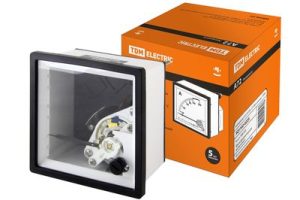

Амперметры стрелочные А72 Х со сменными шкалами (под квадратный вырез в щитке)

Описание

Назначение

Для измерения силы тока и напряжения в однофазных электрических цепях переменного тока.

Применение

В низковольтных комплектных устройствах распределительных электрических сетей жилых, общественных и производственных объектах.

Материалы

Корпус из негорючего самозатухающего пластика.

Преимущества

Все приборы внесены в государственный реестр средств измерений и имеют свидетельство типа CN.C.34.004.A №45415.
Все приборы поверенные и имеют соответствующие штампы на корпусе и в паспорте.
Полностью совместимы с трансформаторами тока ТТН TDM ELECTRIC.
Самозатухающий пластик обеспечивает пожаро- и электробезопасность.
Cерии А48, А72, А96, В48, В72, В96

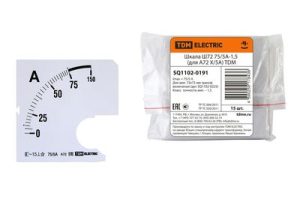

Для амперметров А72 в наличии сменные шкалы, что позволяет оптимизировать складские запасы по данной серии.
Внешние присоединительные зажимы закрываются защитной прозрачной крышкой, обеспечивающей электробезопасность.
Для защиты от негативного влияния внешних магнитных полей, катушка и механизмы защищены металлическим экраном.
Серии А80, В80
устанавливаются в круглый вырез в щитке, подходят для щитков, изготовленных старыми советскими вырубными штампами;
А80 и В80 позиционируются как бюджетная серия амперметров и вольтметров, они имеет более низкий класс точности – 2,5 и цену на 30% ниже стандартной серии А72, А96, В72, В96;

Конструкция

Имеется возможность корректировки положения стрелки прибора.

Для предотвращения несанкционированного доступа предусмотрена возможность пломбировки корпуса (серии А48, А72, А96, В48, В72, В96).

Способ крепления: в крышку щита. В комплектации идет весь необходимый комплект крепежа.

Амперметры на токи свыше 100А подключаются к измеряемой цепи через трансформаторы тока.

Устанавливаются в круглый вырез в щитке(серия А80, В80).

Таблица аналогов

TDM

ИЭК

Электро-прибор, Чебоксары

Юримов, Краснодар

Краснодарский ЗИП

Джоуль, Москва

Уманский завод «Мегаомметр», Украина

ВЗЭП, Витебск

А48, В48

Е311-1

А72, В72

Э47 72х72

Э42704

Е311-2

Е349

DE72AQ

ЭА0300 72х72

ЭВ0300 72х72

А96, В96

Э47 96х96

Э42703

Е311-3

Е350

DE96AQ

ЭА0300 96х96

ЭВ0300 96х96

А80, В80

Э42700

Э365-1, Э365-1.1

ЭА0302, ЭА0302/1

ЭВ0302, ЭВ0302/1

Э8030-М1

Тех. характеристики

Наименование параметраЗначение

Положение монтажной плоскости Вертикальное ±50

класс точности 1,5 (2,5 для приборов серии А80, В80)

масса, кг 0,13-0,25

Средняя наработка на отказ, час 50000

Средний срок службы 12 лет

Гарантийный срок эксплуатации 5 лет

межповерочный интервал 2 года

рабочий температурный диапазон, 0С -30 – +50
Степень защиты IP (со стороны лицевой панели) 54
