Аксессуары для металлорукава - крепёжный элемент РКн (наружная резьба)

Описание

Аксессуары для металлорукава

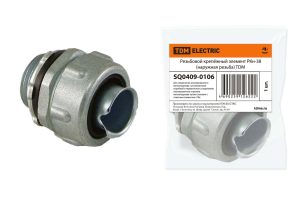

Резьбовой крепежный элемент РКн (наружная резьба) предназначен для соединения изолированного металлорукава с установочной коробкой и герметичного соединения отрезков изолированного металлорукава путем стыковки с ответным элементом РКв, IP54.

Резьбовой крепежный элемент РКв (внутренняя резьба) предназначен герметичного соединения изолированного отрезков металлорукава путем стыковки с ответным элементом РКн, IP54 .

Резьбовой крепежный элемент РКнХ (наружная резьба и хомут) предназначен для соединение неизолированного металлорукава с установочной коробкой и соединение отрезков неизолированного и изолированного металлорукава путем стыковки с ответным элементом РКв.

Скобы металлические предназначены для крепления металлорукава при прокладке электропроводки по стенам, балкам и другим поверхностям.

Материалы

Резьбовые крепежные элементы РКн, РКв, РКнХ – цинковый сплав

Скобы металлические – оцинкованная сталь

Преимущества

Простота монтажа

Надежное соединение отрезков металлорукава

Дополнительное уплотнение ввода в распределительный щит или установочную коробку

Герметичное соединения при стыковке изолированного металлорукава с использованием муфт Ркв и РКн (Степень защиты IP 54)

Индивидуальная упаковка со штрих-кодом для удобства реализации через розничные сети

Соответствие размеров

Соответствие диаметров металлорукава и размеров скоб для крепления

Диаметр метал-лорукава, мм. Металлорукав РЗ-Ц-Х Металлорукав РЗ-Ц-П, РЗ-Ц-П нг

Наружный диаметр металлорукава, мм. Соответст-вующий диаметр однолапковой скобы, мм. Соответст-вующий диаметр двухлапковой скобы, мм. Наружный диаметр металлорукава, мм. Соответст-вующий диаметр однолапковой скобы, мм. Соответст-вующий диаметр двухлапковой скобы, мм.

6 - - - 9,5 12-13 12-13

8 12,5

10 13,9 14-15 14-15 15,5 16-17 16-17

12 15,9 16-17 16-17 17,6 19-20 19-20

15 18,9 19-20 19-20 20,6 21-22 21-22

18 21,9 21-22 21-22 23,6 25-26 25-26

20 24,0 25-26 25-56 25,7

22 26,0 27,8 31-32 31-32

25 30,8 31-32 31-32 32,7 38-40 38-40

32 38,0 38-40 38-40 40,0

38 44,0 48-50 48-50 46,0 48-50 48-50

50 - - 60-63 61,1 - 60-63
