Наконечники ТМ ГОСТ 7386-80

Описание

Назначение

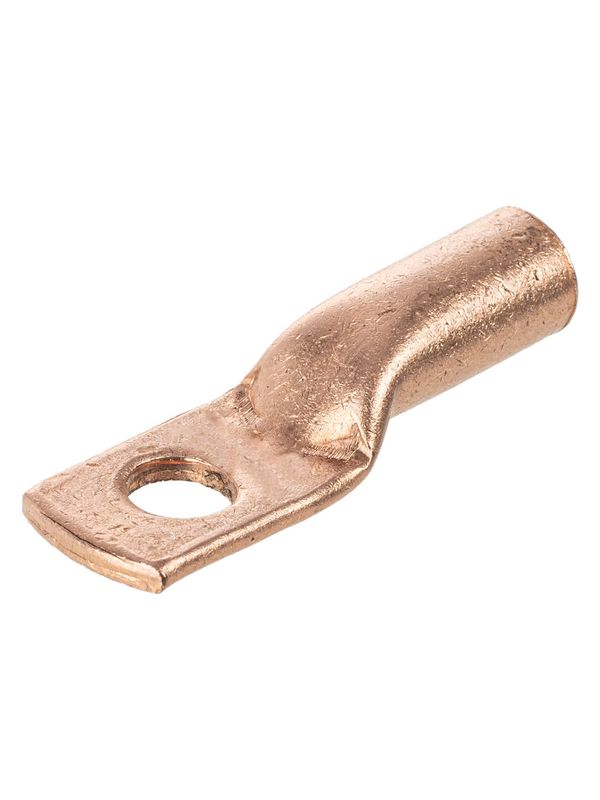

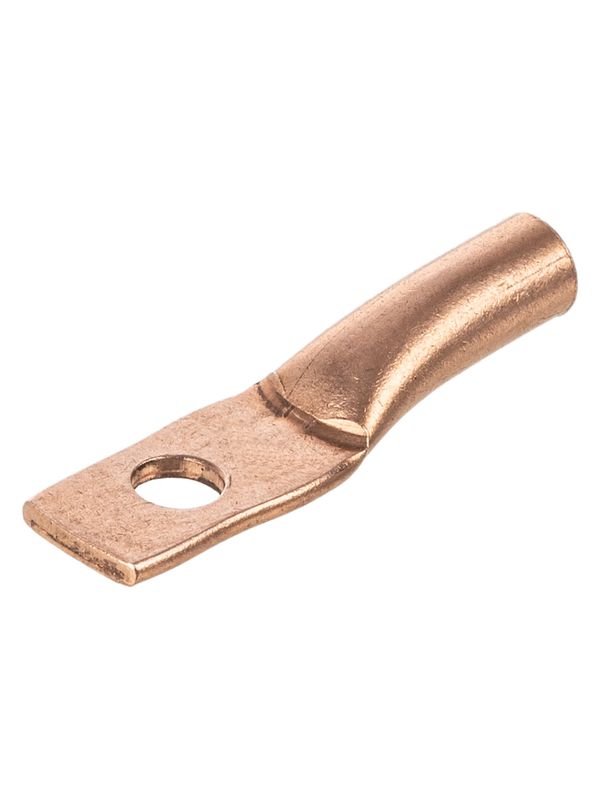

Наконечники кабельные медные ТМ ГОСТ 7386-80 торговой марки TDM ELECTRIC, закрепляемые опрессовкой. Предназначены для оконцевания проводов и кабелей с медными жилами сечением от 2,5 до 300 мм2 на напряжение до 35 кВ.

Применение

Для присоединения проводов и кабелей к медным шинам и выводам электротехнических устройств.

Преимущества

Соответствуют ГОСТ 7386-80.

Материал – электротехническая медь марки М2.

Без покрытия, климатическое исполнение УХЛ3.

Рабочее напряжение до 35 кВ включительно.

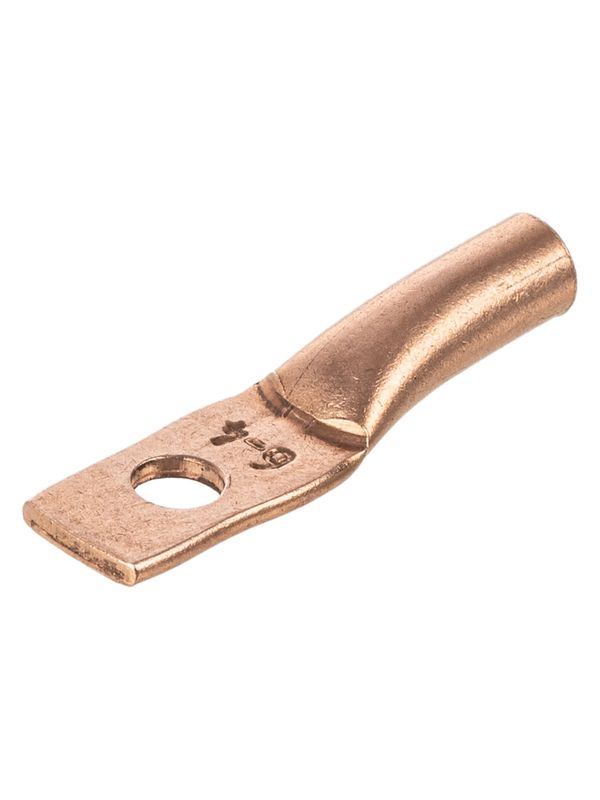

Штампованная маркировка типоразмера.

Структура условного обозначения

ТМЛ - 70 - 12 - 13

Т – «Труба» – полуфабрикат, из которого изготовлен наконечник.

М – «Медь» – материал, из которого изготовлен наконечник.

70 – номинальное сечение наконечника, мм2.

12 – диаметр контактного стержня, мм.

13 – внутренний диаметр хвостовика, мм.

Упаковка

Номенклатура Артикул Количество, шт. Габаритные размеры упаковки, см Bес, кг

Длина Ширина Высота

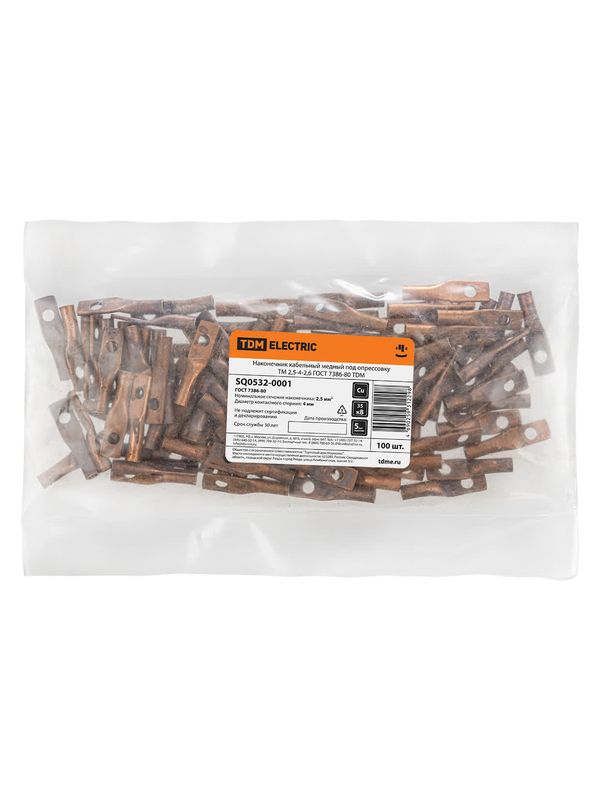

Наконечник кабельный медный под опрессовку ТМ 2,5-5-2,6 ГОСТ 7386-80 TDM SQ0532-0002 100 20 10 3 0,31

Наконечник кабельный медный под опрессовку ТМ 4-5-3 ГОСТ 7386-80 TDM SQ0532-0005 100 20 10 3,5 0,34

Наконечник кабельный медный под опрессовку ТМ 4-6-3 ГОСТ 7386-80 TDM SQ0532-0006 100 20 10 3,5 0,32

Наконечник кабельный медный под опрессовку ТМ 6-5-4 ГОСТ 7386-80 TDM SQ0532-0008 100 20 10 4 0,39

Наконечник кабельный медный под опрессовку ТМ 6-6-4 ГОСТ 7386-80 TDM SQ0532-0009 100 20 10 4 0,39

Наконечник кабельный медный под опрессовку ТМ 10-6-5 ГОСТ 7386-80 TDM SQ0532-0011 100 20 10 5 0,98

Наконечник кабельный медный под опрессовку ТМ 10-8-5 ГОСТ 7386-80 TDM SQ0532-0012 100 20 10 5 0,92

Наконечник кабельный медный под опрессовку ТМ 16-6-6 ГОСТ 7386-80 TDM SQ0532-0013 100 20 20 5 1,16

Наконечник кабельный медный под опрессовку ТМ 16-8-6 ГОСТ 7386-80 TDM SQ0532-0014 100 20 20 5 1,04

Наконечник кабельный медный под опрессовку ТМ 25-8-7 ГОСТ 7386-80 TDM SQ0532-0016 100 20 20 5 1,55

Наконечник кабельный медный под опрессовку ТМ 25-10-8 ГОСТ 7386-80 TDM SQ0532-0018 100 20 20 5 1,67

Наконечник кабельный медный под опрессовку ТМ 35-8-9 ГОСТ 7386-80 TDM SQ0532-0019 50 20 20 5 1,25

Наконечник кабельный медный под опрессовку ТМ 35-8-10 ГОСТ 7386-80 TDM SQ0532-0022 50 20 20 5 1,35

Наконечник кабельный медный под опрессовку ТМ 35-10-10 ГОСТ 7386-80 TDM SQ0532-0023 50 20 20 5 1,25

Наконечник кабельный медный под опрессовку ТМ 35-12-10 ГОСТ 7386-80 TDM SQ0532-0024 50 20 20 5 1,15

Наконечник кабельный медный под опрессовку ТМ 50-8-11 ГОСТ 7386-80 TDM SQ0532-0025 50 20 20 5 1,55

Наконечник кабельный медный под опрессовку ТМ 50-10-11 ГОСТ 7386-80 TDM SQ0532-0026 50 20 20 5 1,50

Наконечник кабельный медный под опрессовку ТМ 50-12-11 ГОСТ 7386-80 TDM SQ0532-0027 50 20 20 5 1,35

Наконечник кабельный медный под опрессовку ТМ 70-10-13 ГОСТ 7386-80 TDM SQ0532-0028 25 20 20 5 0,93

Наконечник кабельный медный под опрессовку ТМ 70-12-13 ГОСТ 7386-80 TDM SQ0532-0029 25 20 20 5 0,89

Наконечник кабельный медный под опрессовку ТМ 95-10-15 ГОСТ 7386-80 TDM SQ0532-0030 25 20 20 5 1,67

Наконечник кабельный медный под опрессовку ТМ 95-12-15 ГОСТ 7386-80 TDM SQ0532-0031 25 20 20 5 1,63

Наконечник кабельный медный под опрессовку ТМ 120-12-17 ГОСТ 7386-80 TDM SQ0532-0032 10 20 20 5 1,04

Наконечник кабельный медный под опрессовку ТМ 120-16-17 ОСТ 7386-80 TDM SQ0532-0033 10 20 20 5 1,02

Наконечник кабельный медный под опрессовку ТМ 150-12-19 ГОСТ 7386-80 TDM SQ0532-0034 10 20 20 5 1,55

Наконечник кабельный медный под опрессовку ТМ 150-16-19 ГОСТ 7386-80 TDM SQ0532-0035 10 20 20 5 1,53

Наконечник кабельный медный под опрессовку ТМ 185-16-21 ГОСТ 7386-80 TDM SQ0532-0036 10 20 20 5 1,90

Наконечник кабельный медный под опрессовку ТМ 185-20-21 ГОСТ 7386-80 TDM SQ0532-0037 10 20 20 5 1,70

Наконечник кабельный медный под опрессовку ТМ 240-16-24 ГОСТ 7386-80 TDM SQ0532-0038 5 20 20 5 1,36

Наконечник кабельный медный под опрессовку ТМ 240-20-24 ГОСТ 7386-80 TDM SQ0532-0039 5 20 20 5 1,28
