Дополнительные устройства ВА88 - панели втычные и выдвижные ПМ
-
ПМ1/П-32 втычная с передним присоединениемTDM SQ0707-0080
0,00Br Подробнее -

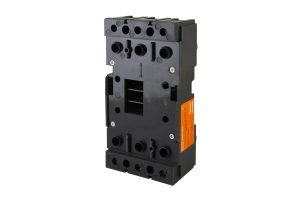

ПМ1/П-33 втычная с передним присоединениемTDM SQ0707-0081
0,00Br Подробнее -
ПМ1/П-35 втычная с передним присоединениемTDM SQ0707-0082
0,00Br Подробнее -
ПМ1/П-37 втычная с передним присоединениемTDM SQ0707-0083
0,00Br Подробнее -
ПМ1/Р-32 втычная с задним резьбовым присоединениемTDM SQ0707-0084
0,00Br Подробнее -
ПМ1/Р-33 втычная с задним резьбовым присоединениемTDM SQ0707-0085
0,00Br Подробнее -
ПМ1/Р-35 втычная с задним резьбовым присоединениемTDM SQ0707-0086
0,00Br Подробнее -
ПМ1/Р-37 втычная с задним резьбовым присоединениемTDM SQ0707-0087
0,00Br Подробнее -

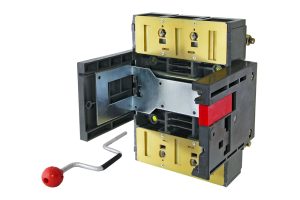

ПМ2/В-40 выдвижная с присоединением к вертикальным шинамTDM SQ0707-0094
0,00Br Подробнее -

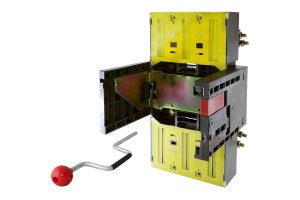

ПМ2/В-43 выдвижная с присоединением к вертикальным шинамTDM SQ0707-0095
0,00Br Подробнее -
ПМ2/П-35 выдвижная с передним присоединениемTDM SQ0707-0088
0,00Br Подробнее -
ПМ2/П-37 выдвижная с передним присоединениемTDM SQ0707-0089
421,21Br Подробнее -
ПМ2/П-40 выдвижная с передним присоединениемTDM SQ0707-0090
0,00Br Подробнее -
ПМ2/П-43 выдвижная с передним присоединениемTDM SQ0707-0091
0,00Br Подробнее -

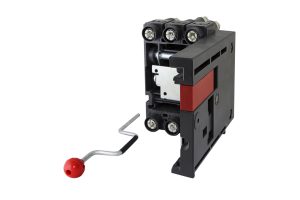

ПМ2/Р-35 выдвижная с задним резьбовым присоединениемTDM SQ0707-0092
0,00Br Подробнее -
ПМ2/Р-37 выдвижная с задним резьбовым присоединениемTDM SQ0707-0093
0,00Br Подробнее
Описание
Назначение
Предназначены для комплектации автоматических выключателей серии ВА88, устанавливаемых в главных распределительных щитах, вводно-распределительных устройствах и щитах управления. Позволяют осуществлять быструю замену автоматических выключателей и обеспечивают создание видимого разрыва во время проведения профилактических работ на линии
Применение
Преобразование выключателя серии ВА88 стационарного исполнения в выключатель втычного (ПМ1) и выдвижного (ПМ2) исполнения
Тех. характеристики
Наименование параметра ПМ1/П-32, ПМ1/Р-32 ПМ1/П-33, ПМ1/Р-33 ПМ1/П-35, ПМ1/Р-35 ПМ2/П-35, ПМ2/Р-35 ПМ1/П-37, ПМ1/Р-37 ПМ2/П-37, ПМ2/Р-37 ПМ2/П 40, ПМ2/В-40 ПМ2/В 43, ПМ2/П-43
Номинальное рабочее напряжение Ue, В 400
Диапазон рабочих напряжений U, В (0,2х1,2) Ue
Номинальная частота сети, Гц 50
Мощность рассеивания, не более, Вт 5 10 15 30 20 30
Износостойкость, циклов В О, не менее 6000 5000 4000 3500 4000
Масса, не более, кг 0,9/1,1 1,2/1,3 1,7/2,7 2,3/6,0 3,7/4,3 2,8/9,5 9,5/11,0 24,0/22,5
Упаковка
Артикул Транспортная упаковка
Количество, шт. Вес, кг Габаритные размеры, мм
Длина Ширина Высота
SQ0707-0080 12 11,7 360 290 185
SQ0707-0081 12 13 355 255 205
SQ0707-0082 6 10,5 465 280 255
SQ0707-0083 2 8 380 215 305
SQ0707-0084 8 8,7 360 290 185
SQ0707-0085 8 10,5 355 335 235
SQ0707-0086 3 7,5 470 275 195
SQ0707-0087 2 9,5 365 320 235
SQ0707-0088 2 6,5 365 320 235
SQ0707-0089 1 6,1 375 210 265
SQ0707-0090 1 11 425 305 250
SQ0707-0091 1 21,5 640 310 305
SQ0707-0092 2 7,5 360 320 235
SQ0707-0093 1 6 310 220 345
SQ0707-0094 1 11 315 310 305
SQ0707-0095 1 22 420 310 390
