Путевые и концевые выключатели - выключатели концевые ВК

Описание и область применения

строительно-монтажные организации

промышленные предприятия.

Назначение

Выключатели концевые серии ВК предназначены для применения в электрических цепях управления, сигнализации и контроля относительного положения подвижных частей механизма в пространстве.

Материалы

Корпус выполнен из силумина (сплава кремния и алюминия) - материала, обладающего высокой устойчивостью к коррозии во влажной атмосфере, большой прочностью и износоустойчивостью.

Контактная группа выполнена из электротехнической меди с гальваническим покрытием.

Преимущества

Простая ручная установка направления рабочего хода.

Высокая коммутационная и механическая износоустойчивость.

Высокая степень защиты от воздействия влаги и пыли

Тех. характеристики

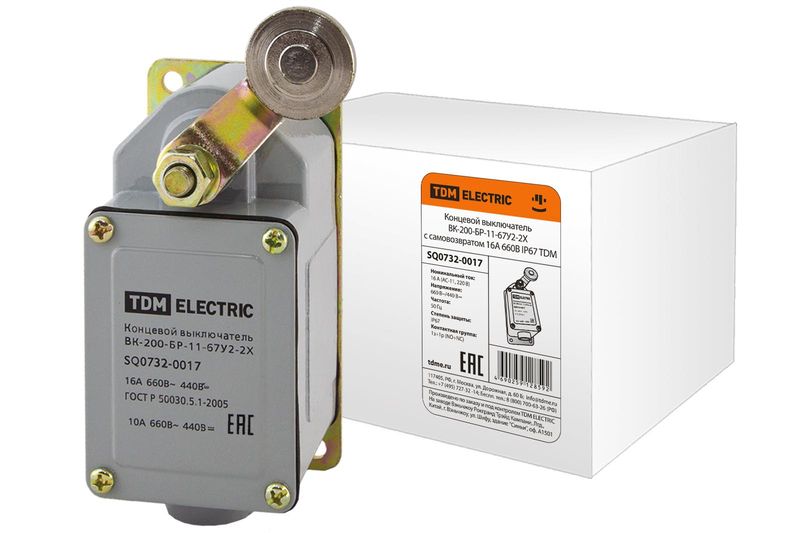

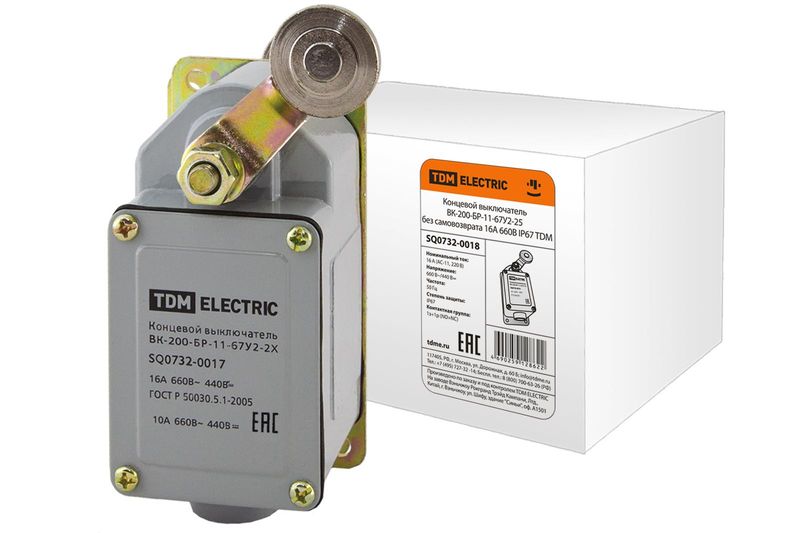

Тип выключателя ВК-200

Соответствие стандартам Розетки – ГОСТ Р 51322.1-99, выключатели - ГОСТ Р 51324.1-2005, диммер – ГОСТ Р 51324.2.1-2005

Используемый сальник (заказывается отдельно)MG20, MG LX 20

Ток продолжительного режима, А16

Номинальное рабочее напряжение переменного тока 50 Гц, В220, 380, 660

Номинальное рабочее напряжение постоянного тока, В110, 220, 440

Номинальное напряжение изоляции, В660

Количество контактов1з +1р

Время срабатывания, с<0,04

Допустимая частота включений, циклов в час600

Механическая износостойкость, циклов ВО14000000

Коммутационная износостойкость, циклов ВО А (серебряные контакты)2500000

Б (биметаллические контакты)1000000

Режим работы по ГОСТ 18311-80Повторно-кратковременный

Материал корпуса - Силумин

Усилие прямого срабатывания выключателя, Н< 80

Усилие обратного срабатывания выключателя, Н2

Рабочий ход привода °

Максимальная линейная скорость поворота рычага, м/с100

Вид климатического исполнения и категория размещенияУ2

Степень защиты - IP67

Масса, кг - 0,7
