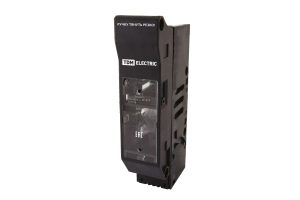

Выключатели-разъединители с функцией защиты ПВР - для установки на монтажную панель

Представлено 8 товаров

Описание

Назначение

Для включения/отключения нагрузки (с видимым разрывом цепи).

Защита электрических цепей переменного тока до 660 В и постоянного тока до 440 В от коротких замыканий и перегрузок.

Применение

Вводно-распределительные устройства (ВРУ).

Оборудование трансформаторных подстанций (КСО, ЩО).

Шкафы и распределительные пункты (ШРС, ШР, ПР).

Шкафы и ящики управления.

Материалы

Контактная группа выполнена из электротехнической меди с гальваническим покрытием, что предотвращает ее окисление в процессе эксплуатации.

Корпус выполнен из негорючего полиамида, армированного стекловолокном (PA-66).

Преимущества

Обеспечивают надежное разъединение цепи под напряжением.

В отличие от простых держателей плавких вставок обеспечивают защиту от прикосновения к токоведущим частям.

Механическая прочность: до 1600 циклов включения/выключения.

Возможность контроля напряжения щупом через отверстия на лицевой панели.

Высокоэффективная и экономичная защита электроустановок при помощи плавких вставок (рекомендуется использовать соответствующие плавкие вставки ППНН ТМ TDM ELECTRIC).

Возможность соединения в блоки ПВР для защиты 3-фазных электрических цепей.

Широкий выбор номиналов плавких вставок позволяет н е менять устройство при изменении номинала нагрузки.

Тех. характеристики

Наименование параметра Значение

ПВР00 ПВР1 ПВР2 ПВР3

Габарит и тип плавкой вставки, МЭК NH 00 NH 1 NH 2 NH 3

Габарит и тип плавкой вставки, ППН 33 35 37 39

Номинальный ток, А 160 250 400 630

Рассеиваемая мощность, Вт 12 32 45 60

Номинальное напряжение, В AC 660

DC 440

Номинальное напряжение изоляции, В 1000

Частота, Гц 50

Сечение медного кабеля (шины), мм2 4-70 до 185 до 250

Коммутационная устойчивость, циклов срабатывания 200

Коммутационная устойчивость, циклов В/О 1600 1200 1000 500

Максимально допустимый ток короткого замыкания, кА 50

Степень защиты IP20

Климатическое исполнение УХЛ3

Диапазон рабочих температур, °С от -60 до +40

Габаритные размеры
