Шина "N" нулевая сечением 8х12 мм (тип 1 - крепеж по центру)"

Описание и назначение

Для присоединения нулевых рабочих (N) или нулевых защитных проводов (РЕ) в щитовом оборудовании с большим количеством коммутируемых устройств.

Применение

Шкафы, щиты, сборки.

В технологическом оборудовании в качестве комплектующих.

Материалы

Контактная группа шин изготовлена из латуни с содержанием меди не менее 57%.

Прижимные винты изготовлены из оцинкованной стали.

Конструкция

Установка на монтажную панель.

При подключении к шине медных многожильных проводов необходимо оконцевать их наконечниками-гильзами.

Шины крепятся через отверстие по центру (тип 1) или по краям (тип 2).

Тип 1Тип 2

Преимущества

Широкая номенклатурная группа.

Возможность формирования нулевых шин и шин заземления нестандартной длины до 1 метра (168 отверстий) (SQ0801-0086)

Длина шины 1000 мм (SQ0801-0086).

Тех. характеристики

Наименование параметра Значение

Номинальный ток In, А для шин сечением 6х9 мм2 100

для шин сечением 8х12 мм2 125

Степень защиты IP00

Рабочая температура окружающей среды, °С от -40 до +50

Среднее значение относительной влажности, не более 90%

Упаковка

Описание Артикул Групповая упаковка Транспортная упаковка
Количество, шт. Вес, кг Количество, шт. Вес, кг Габаритные размеры, мм
Длина Ширина Высота

Шина "N" нулевая 8х12мм 4/1 (4 группы/крепеж по центру) TDM SQ0801-004710 0,33450 15250 17090
Шина "N" нулевая 8*12мм 4/2 (4 группы/крепеж по краям) TDM SQ0801-006610 0,35420 14,5250 17090
Шина "N" нулевая 8х12мм 6/1 (6 групп/крепеж по центру) TDM SQ0801-004810 0,42360 15250 17090
Шина "N" нулевая 8*12мм 6/2 (6 групп/крепеж по краям) TDM SQ0801-006710 0,47300 14250 17090
Шина "N" нулевая 8х12мм 8/1 (8 групп/крепеж по центру) TDM SQ0801-004910 0,54280 15250 17090
Шина "N" нулевая 8*12мм 8/2 (8 групп/крепеж по краям) TDM SQ0801-006810 0,58260 15250 17090
Шина "N" нулевая 8х12мм 10/1 (10 групп/крепеж по центру) TDM SQ0801-005010 0,64220 14250 17090
Шина "N" нулевая 8*12мм 10/2 (10 групп/крепеж по краям) TDM SQ0801-006910 0,70200 14250 17090
Шина "N" нулевая 8х12мм 12/1 (12 групп/крепеж по центру) TDM SQ0801-005110 0,81180 14,5250 17090
Шина "N" нулевая 8*12мм 12/2 (12 групп/крепеж по краям) TDM SQ0801-007010 0,81180 14,5250 17090
Шина "N" нулевая 8х12мм 14/1 (14групп/крепеж по центру) TDM SQ0801-000610 0,78100 7,8240 10090
Шина "N" нулевая 8х12мм 14/2 (14групп/крепеж по краям) TDM SQ0801-000510 0,81100 8,1240 10090
Шина "N" нулевая 8х12мм 16/1 (16 групп/крепеж по центру) TDM SQ0801-005210 1,04140 14,5250 17090
Шина "N" нулевая 8*12мм 16/2 (16 групп/крепеж по краям) TDM SQ0801-007110 1,04140 14,5250 17090
Шина "N" нулевая 8х12мм 18/1 (18 групп/крепеж по центру) TDM SQ0801-005310 1,13120 13,5250 17090
Шина "N" нулевая 8*12мм 18/2 (18 групп/крепеж по краям) TDM SQ0801-007210 1,13120 13,5250 17090
Шина "N" нулевая 8х12мм 20/1 (20 групп/крепеж по центру) TDM SQ0801-005410 1,27110 14250 17090
Шина "N" нулевая 8*12мм 20/2 (20 групп/крепеж по краям) TDM SQ0801-007310 1,27110 14250 17090
Шина "N" нулевая 8х12мм 22/1 (22 группы/крепеж по центру) TDM SQ0801-005510 1,40100 14250 17090
Шина "N" нулевая 8*12мм 22/2 (22 группы/крепеж по краям) TDM SQ0801-007410 1,40100 14250 17090
Шина "N" нулевая 8х12мм 24/1 (24 группы/крепеж по центру) TDM SQ0801-005610 1,50100 15250 17090
Шина "N" нулевая 8*12мм 24/2 (24 группы/крепеж по краям) TDM SQ0801-007510 1,50100 15220 19090

Габаритные размеры

Наименование Артикул Тип крепления Размеры, мм Количество групп (отверстий) Габаритные размеры

L B H D1 D2 Винты



Шина "N" нулевая 8х12мм 4/1 (4 группы/крепеж по центру) TDM SQ0801-0047 Тип 1 (по центру) 8х12 4 49 8 12 7,5 5 М5

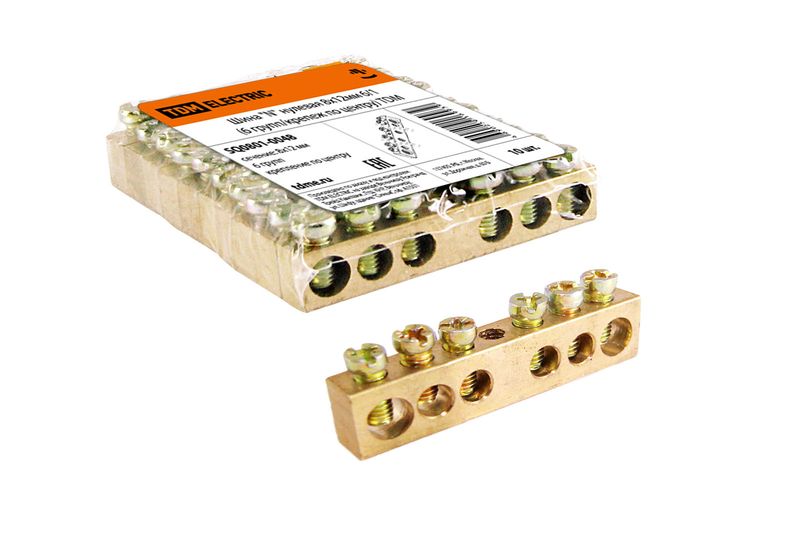

Шина "N" нулевая 8х12мм 6/1 (6 групп/крепеж по центру) TDM SQ0801-0048 Тип 1 (по центру) 8х12 6 63

Шина "N" нулевая 8х12мм 8/1 (8 групп/крепеж по центру) TDM SQ0801-0049 Тип 1 (по центру) 8х12 8 77

Шина "N" нулевая 8х12мм 10/1 (10 групп/крепеж по центру) TDM SQ0801-0050 Тип 1 (по центру) 8х12 10 91

Шина "N" нулевая 8х12мм 12/1 (12 групп/крепеж по центру) TDM SQ0801-0051 Тип 1 (по центру) 8х12 12 105

Шина "N" нулевая 8х12мм 14/1 (14групп/крепеж по центру) TDM SQ0801-0006 Тип 1 (по центру) 8х12 14 119

Шина "N" нулевая 8х12мм 16/1 (16 групп/крепеж по центру) TDM SQ0801-0052 Тип 1 (по центру) 8х12 16 133

Шина "N" нулевая 8х12мм 18/1 (18 групп/крепеж по центру) TDM SQ0801-0053 Тип 1 (по центру) 8х12 18 147

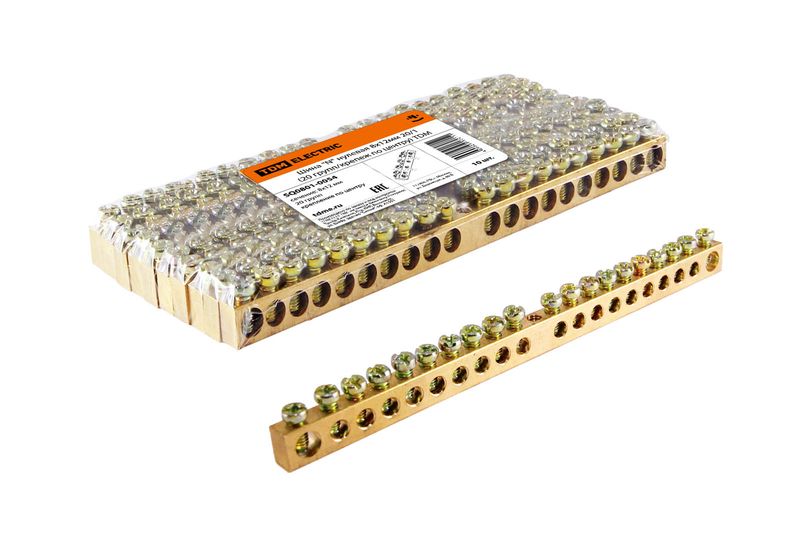

Шина "N" нулевая 8х12мм 20/1 (20 групп/крепеж по центру) TDM SQ0801-0054 Тип 1 (по центру) 8х12 20 161

Шина "N" нулевая 8х12мм 22/1 (22 группы/крепеж по центру) TDM SQ0801-0055 Тип 1 (по центру) 8х12 22 175

Шина "N" нулевая 8х12мм 24/1 (24 группы/крепеж по центру) TDM SQ0801-0056 Тип 1 (по центру) 8х12 24 189
