Система контроля и управления климатом шкафов - Компенсаторы давления

Описание и назначение

В плотно закрытых электротехнических шкафах специально разработанный элемент, позволяет регулировать изменение давления и при этом предохраняет от попадания пыли и воды. Даже при небольшом избыточном давлении водонепроницаемая мембрана дает возможность выхода находящейся в шкафу влаги. Но в противоположном направлении пропускается только воздух – влага и пыль улавливаются мембраной.

Преимущества

Самое простое и недорогое устройство для регулировки изменения давления в шкафах с целью недопущения при разрежении или частичном вакууме втягивания через дверные уплотнения шкафа пыли и влаги.

Отвод излишней влаги через одностороннюю мембрану.

Простой монтаж.

Широкий спектр рабочих температур.

Высокая степень защиты.

Конструкция

1. Изнутри шкафа поступление воздуха осуществляется через ввод с ячеистой структурой.

2. Внутри устройства снабжены односторонней мембраной, выпускающей влагу из шкафа, но препятствующей ее проникновению в шкаф.

3. Подъемный патрубок позволяет выходить теплому воздуху с конденсатом.

4. Отводные отверстия позволяют, как отводить влагу, так и обеспечивать поступление воздуха.

5. Для герметизации соединения устройства со шкафом предусмотрен резиновый уплотнитель.

6. Прижимная гайка имеет «юбку» для закрытия отверстий в случае их больших размеров, чем предусмотрено документацией.

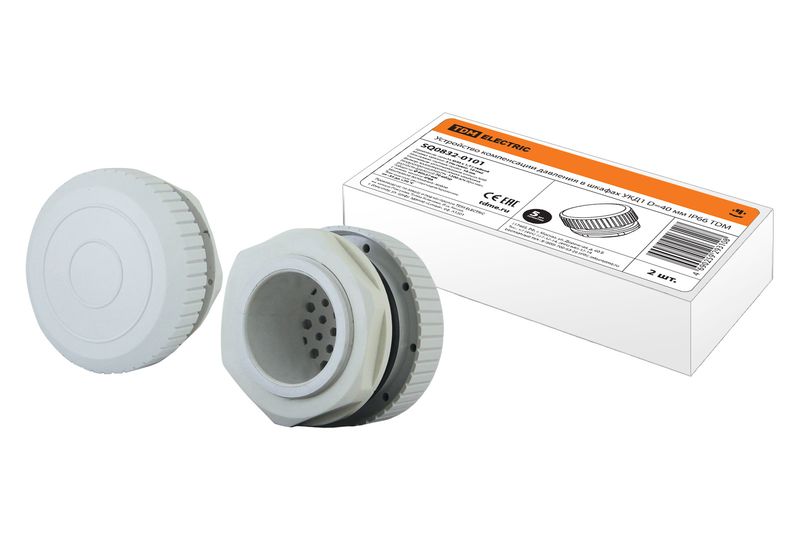

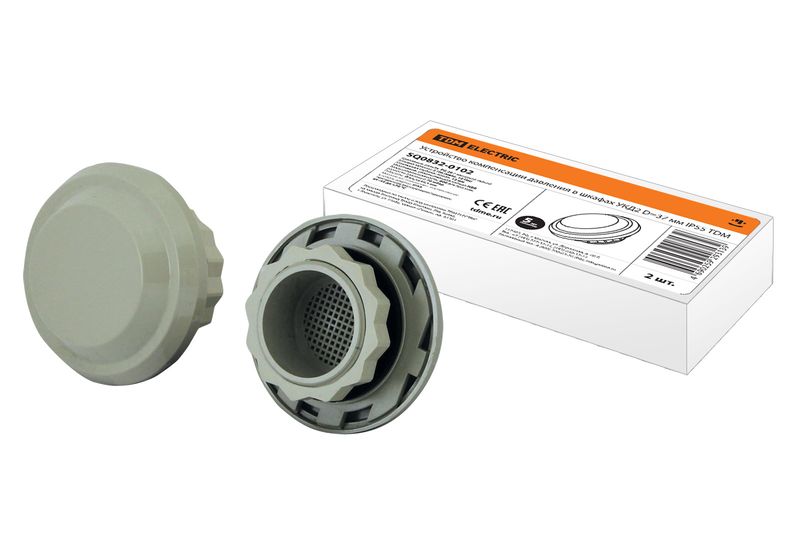

SQ0832-0102 SQ0832-0101

Тех. характеристики

Параметр УКД1 (арт. SQ0832-0101) УКД2 (арт. SQ0832-0102)

Крепление резьба M40 x 1,5 с гайкой резьба PG 29 с накидной гайкой

Момент затяжки 5 Нм (макс. 10 Нм) 5 Нм (макс. 10 Нм)

Монтажная глубина прибл. 16 мм прибл. 13 мм

Уплотнение уплотнительное кольцо NBR уплотнительное кольцо NBR

Фильтр водонепроницаемая мембрана водонепроницаемая мембрана

Воздухопроницаемость 1200 л/ч при мин. разности давлений 70 мбар 800 л/ч при мин. разности давлений 70 мбар

Габариты Ø 60 x 37 мм Ø 65,5 мм x 30,5 мм

Степень защиты IP66 IP55 (если устройство не монтировано вертикально, степень защиты уменьшается на IP54)

Монтажное положение любое вертикальное

Температура эксплуатации/хранения от -35 до +70 °C от -45 до +70 °C

Размер монтажного отверстия Ø 40,5±0,5 мм Ø 37±1мм

Таблица аналогов

TDM ELECTRIC STEGO (KLINKMANN)

УКД1 DA084

УКД2 DA284
