Арматура для СИП - плашечные зажимы

Описание  и назначение

Арматура предназначена для крепления самонесущих изолированных проводов (СИП) на опорах и фасадах зданий, подключения потребителей (абонентов), подключения СИП к неизолированным линиям, а так же для ввода в трансформаторные подстанции и соединения с силовым кабелем.

Применение

Для соединения и подвески воздушных линий электропередач до 1 кВ.

Материалы

Полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям.
Металлический сплав, устойчивый к воздействию коррозии.

Преимущества

Простота монтажных работ, возможность подключения новых абонентов под напряжением, тем самым не отключая остальных потребителей от энергоснабжения и как следствие сокращение сроков ремонта и монтажа.
Улучшение общей эстетики в городских условиях.

Зажим герметичный ответвительный прокалывающий ЗГОП 16-95/1,5-10 (P6, P616, SLIW11.1, TTD 051) TDMSQ0412-0001

Корпус изготовлен из полиамида РА-66 +50% GF (GF - стекловолокно) (Многие дешевые прокалывающие зажимы изготавливают из полиамида РА 6, этот полиамид имеет большую гигроскопичность и со временем разрушается особенно при атмосферных перепадах температуры и влажности). Контактные пластины изготовлены из луженого медного сплава. Фиксирующий болт-повышенный класс прочности (8,8) Уплотняющая (герметизирующая) эластичная прокладка выполнена из морозостойкого материала TPEE+.

Зажим герметичный ответвительный прокалывающий ЗГОП 16-95/2,5-35 (P 645, SLIW 54, TTD 151) TDMSQ0412-0005

Корпус изготовлен из полиамида РА-66 +50% GF (GF - стекловолокно) (Многие дешевые прокалывающие зажимы изготавливают из полиамида РА 6, этот полиамид имеет большую гигроскопичность и со временем разрушается особенно при атмосферных перепадах температуры и влажности). Контактные пластины изготовлены из луженого алюминиевого сплава. Фиксирующий болт-повышенный класс прочности (8,8) Уплотняющая (герметизирующая) эластичная прокладка выполнена из морозостойкого материала TPEE+. Более широкий диапазон сечения магистрали.

Зажим герметичный ответвительный прокалывающий ЗГОП 16-150/16-95 (P 70, P95, P3X-95, SLIW17.1) TDMSQ0412-0003

Зажим ответвительный влагозащищенный прокалывающий с раздельной затяжкой болтов ЗОВРЗБ-1С 35-95/4-50 (Р71) TDMSQ0412-0006

Контактная часть изготовлена из алюминиевого сплава методом экструзии. Защитный кожух изготовлен из морозо - и ультрафилотеостойкого полимера TPR.

Зажим герметичный для ответвления от неизол. проводника ЗГОНП 16-95/1,5-10 (N616) TDMSQ0412-0008

Контактные пластины со стороны ВЛИ (голого провода) выполнены в виде плашек, что увеличивает площадь соприкосновения с голым проводом и равномерной распределением нагрузки на провод. У подобных аналогов пластины имеют меньшую площадь соприкосновения, из за этого происходить передавливание голого провода и частичное его повреждение. Данная проблема особенно проявляется при монтаже зажимов на старых линиях где голый провод в виду старения подвержен разрушению. Корпус изготовлен из полиамида РА-66 +50% GF (GF - стекловолокно) (Многие дешевые прокалывающие зажимы изготавливают из полиамида РА 6, этот полиамид имеет большую гигроскопичность и со временем разрушается особенно при атмосферных перепадах температуры и влажности). Контактные пластины изготовлены из луженого медного сплава (ЗГОНП 16-95/1,5-10) и луженого алюминиевого сплава (ЗГОНП 16-120/16-35). Фиксирующий болт-повышенный класс прочности (8,8) Уплотняющая (герметизирующая) эластичная прокладка выполнена из морозостойкого материала TPEE+.

Зажим герметичный для ответвления от неизол. проводника ЗГОНП 16-120/16-35 (N640, RDP25/CN) TDMSQ0412-0009

Зажим плашечный ЗП 16-70/16-70 (AL-16-70-1, CD 35) TDMSQ0412-0120

Изготовлен из алюминиевого сплава методом штамповки (ковки). Данный метод позволяет достичь наибольшей плотности и механической прочности алюминиевого материала. Болт и гайка имеет повышенный класс прочности (8,8)

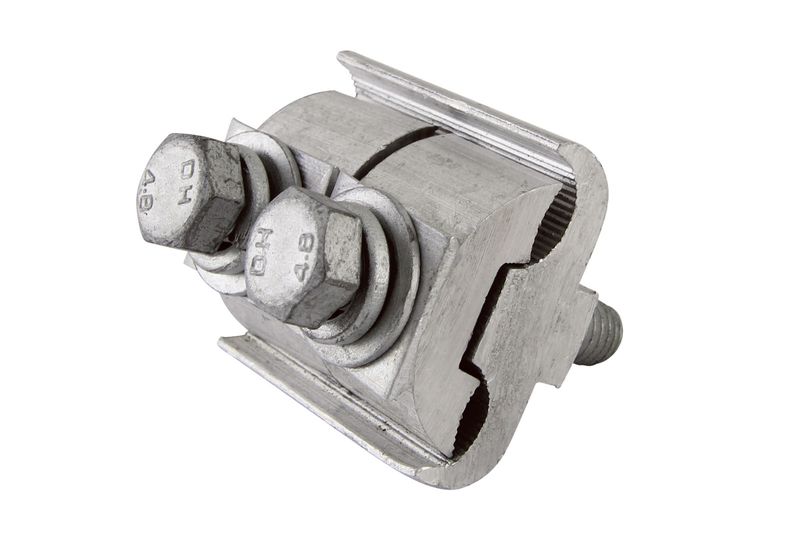

Зажим плашечный ЗП 16-120/16-120 (AL-16-120-2, CD 150) TDMSQ0412-0121

Зажим анкерный ЗАБ 16-25 М (PA25x100, DN123) TDMSQ0412-0031

Корпус изготовлен из Полипропиленового композита армированного стекловолокном. Стальной хомут из оцинкованной стали.

Зажим анкерно-поддерживающий ЗАП 4х10-50 (PAS216/450, HEL-5505-2) TDMSQ0412-0036

Прижимные плашки изготовлены из РА66, металлические пластины и хомут из оцинкованной стали. Болт и гайка имеют повышенный класс прочности (8,8)

Поддерживающий зажим ЗПП 4х25-120 (SO270, PSP 25/120) TDMSQ0412-0112

Пластиковый корпус выполнен из РА-66 +30% GF. Фиксирующие болты и гайки имеют повышенный класс прочности (8,8)

Поддерживающий зажим ЗПC 4х16-4x120 (PS 130, SO130.02) TDMSQ0412-0113

Корпус изготовлен из алюминиевого сплава методом экструзионного прессования. Пластиковая часть из полиамида РА 66. Фиксирующие болты - класс прочности (8,8)

Зажим анкерный клиновой ЗАК 25-35/1000 (PA 1000, SO 252.01) TDMSQ0412-0034

Корпус выполнен из алюминиевого сплава методом экструзионного прессования. Пластиковые клинья из поликарбоната (РС), Тросик из нержавеющей стали (304). Пластиковый хомут из высокопрочного РА 66 армированного стеклом (GF)

Зажим анкерный клиновой ЗАК 50-70/1500 (PA 1500, SO 250.01) TDMSQ0412-0035

Зажим анкерный клиновой ЗАК 70-95/2200 (PA 95-2000, SO 251.01) TDMSQ0412-0049

Зажим анкерный ЗАM 4х35-120/27400 (HEL-5507, RPA 470/120) TDMSQ0412-0038

Прижимная часть клинового типа является саморегулируемой. Клинья легко раздвигаются благодаря пружине, что облегчает установку проводов. Болт и гайка имеют повышенный класс прочности (8,8).

Тех. характеристики

Диапазон рабочих температур, ⁰С

от -60 до +80

Температура монтажа, ⁰С

от -15 до +60

Температура монтажа, ⁰С

от -15 до +60
