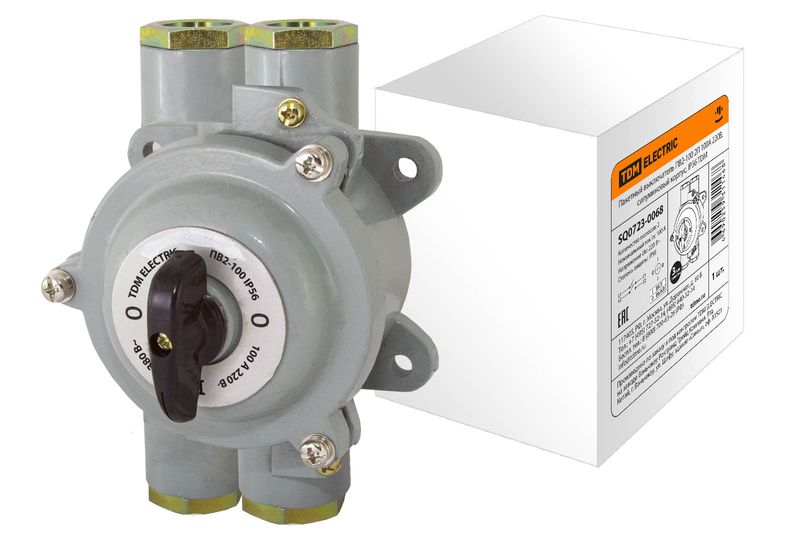

Пакетные выключатели ПВ

Описание

Назначение

Пакетные выключатели предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве:

вводных выключателей в цепях управления электроустановок распределения энергии;

коммутационных аппаратов с ручным приводом для нечастых включений и отключений;

для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.

Материалы

Корпус выполнен из аминопласта - трудногорючего материала, обладающего высокими электроизоляционными свойствами и дугостойкостью, стойкого к действию воды, слабых кислот, растворов щелочей, органических растворителей, смазочных и трансформаторных масел.

Контактная группа выполнена из электротехнической меди с гальваническим покрытием

Преимущества

простая и надежная конструкция ;

исполнение IP56 для установки в помещениях со специальными требованиями, либо на улице;

наличие наконечников у пакетных выключателей и переключателей на номинальные токи 63 и 100А;

Тех. характеристики

Наименование параметраЗначение

Рабочая температура, Сº –40°С …. + 45°С

Режимы работыпродолжительный, прерывисто- продолжительный и повторно-кратковременный

Циклов переключения, максимально, в час 120

Механическая износоустойчивость, переключенийВ цепях переменного тока:

при коэффициенте мощности 0,8 – 20000;

при коэффициенте мощности 0,3 – 10000;

В цепях постоянного тока:

с отношением L/R 0,0025 – 20000

с отношением L/R 0,01 – 10000,

где L – индуктивность цепи, R – омическое сопротивление цепи.
