Муфты ПСт с соединителями/гильзами

Описание

Назначение

Для соединения 4-х или 5-ти жильных кабелей с пластмассовой изоляцией (ПВХ, СПЭ) на напряжение до 1 кВ

Применение

для кабелей: (А)ВВГ, NYM, NYY, (А)ПвВГ и их аналогов.

Материал

Полиолефин, модифицированный потоком быстрых электронов.

Конструкция

Термоусаживаемые трубки на соединители (гильзы) по количеству жил кабеля.
Термоусаживаемая трубка-кожух.
Болтовые соединители (гильзы) по количеству жил кабеля.

Преимущества

Имеют высокие изоляционные свойства.
Устойчивы к ультрафиолетовому излучению и воздействию климатических факторов.
Применяются с кабелями как с медными, так и с алюминиевыми жилами.
Термоплавкий клей, нанесенный на внутреннюю поверхность трубок, обеспечивает полную герметичность муфты после монтажа.
Совместимы с кабелями с нулевой жилой пониженного сечения.

Структура условного обозначения:

Тех. характеристики

Наименование

Артикул

Кол-во жил кабеля

Диапазон сечений жил кабеля, кв. мм

Муфта 4ПСт1-10/25-Б TDM

SQ0557-3005

4

от 10 до 25 мм2

Муфта 4ПСт1-25/50-Б TDM

SQ0557-3006

4

от 25 до 50 мм2

Муфта 4ПСт1-70/120-Б TDM

SQ0557-3007

4

от 70 до 120 мм2

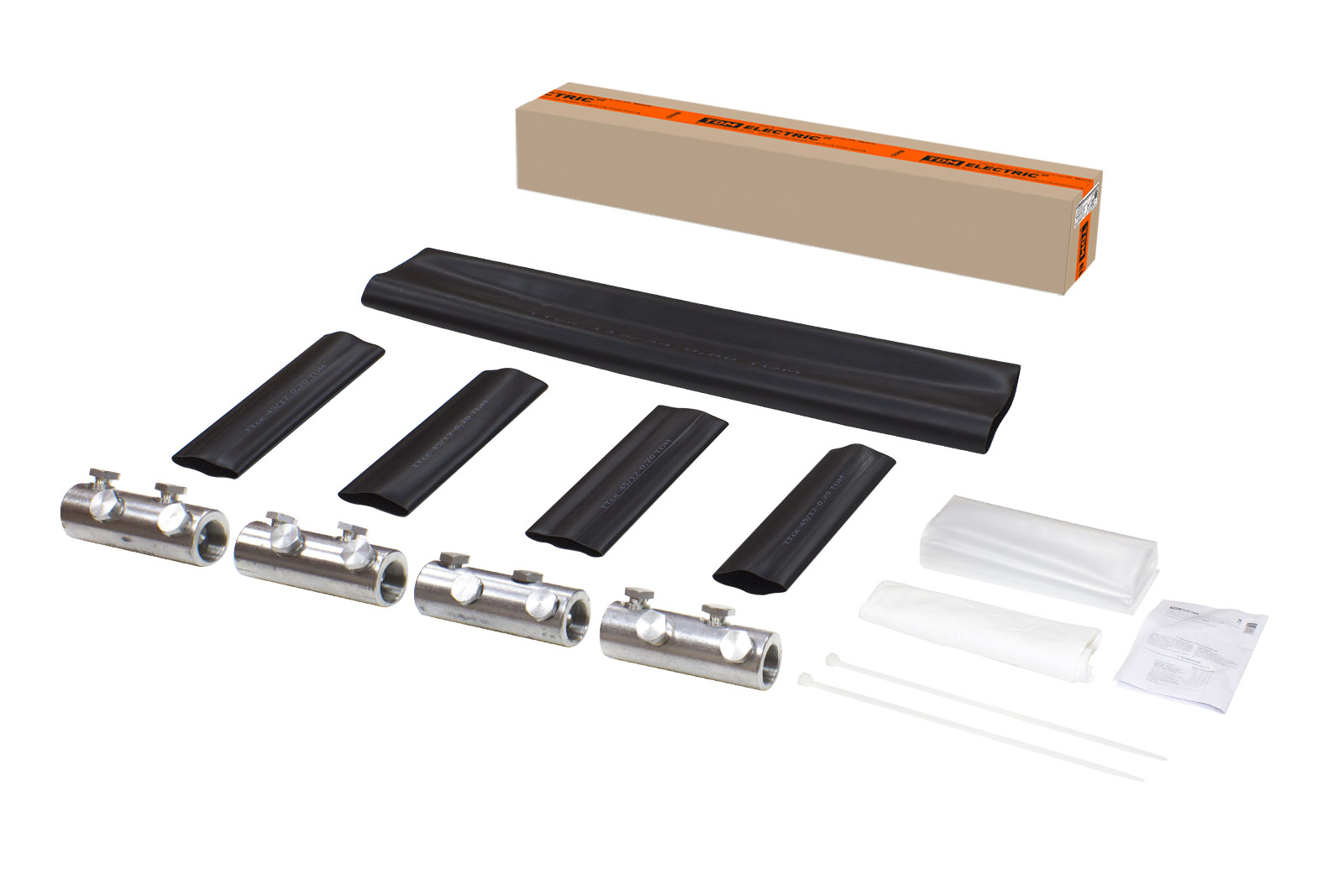

Муфта 4ПСт1-150/240-Б TDM

SQ0557-3008

4

от 150 до 240 мм2

Муфта 5ПСт1-10/25-Б TDM

SQ0557-3009

5

от 10 до 25 мм2

Муфта 5ПСт1-25/50-Б TDM

SQ0557-3010

5

от 25 до 50 мм2

Муфта 5ПСт1-70/120-Б TDM

SQ0557-3011

5

от 70 до 120 мм2

Муфта 5ПСт1-150/240-Б TDM

SQ0557-3012

5

от 150 до 240 мм2
