Посты кнопочные ПКЕ

Описание и назначение

Для коммутации электрических цепей управления переменного тока напряжением до 660 В частотой 50 и 60 Гц и постоянного тока напряжением до 440 В.

Применение

Устанавливаются на подвижных и неподвижных частях стационарных установок.

Конструкция

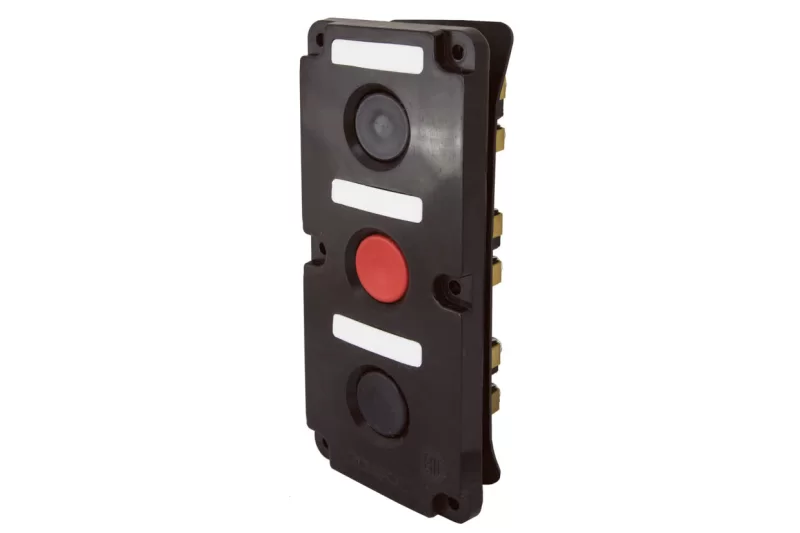

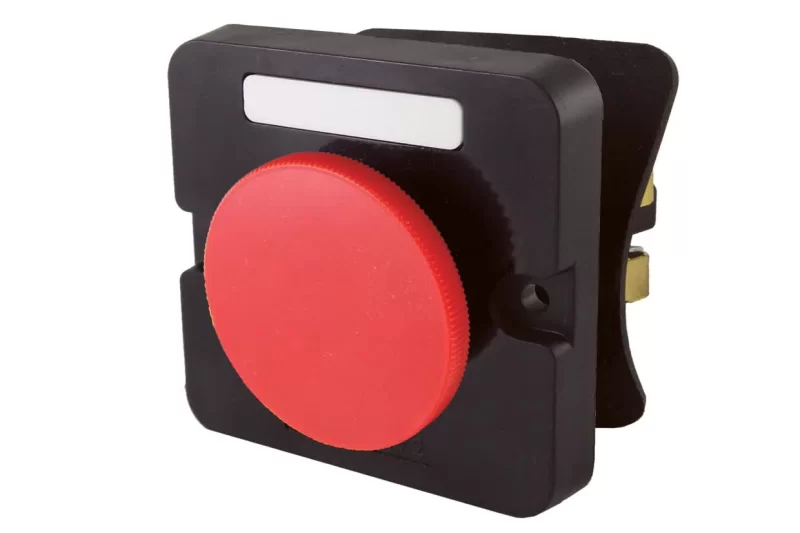

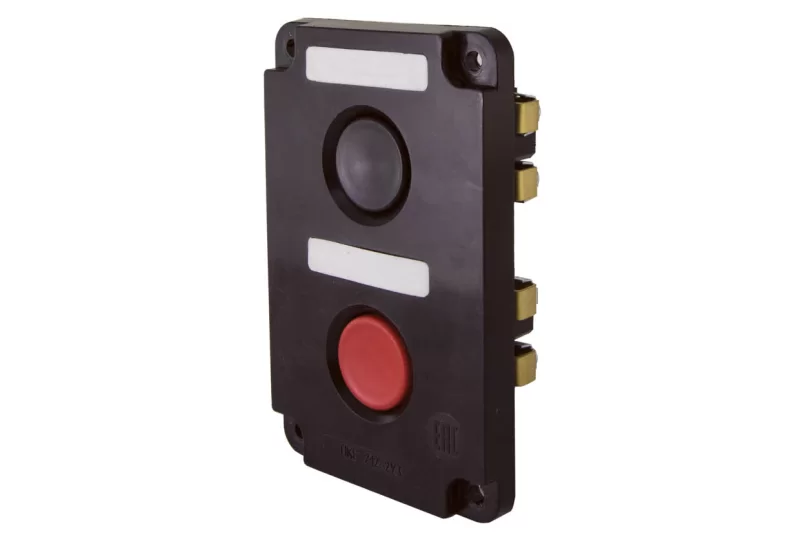

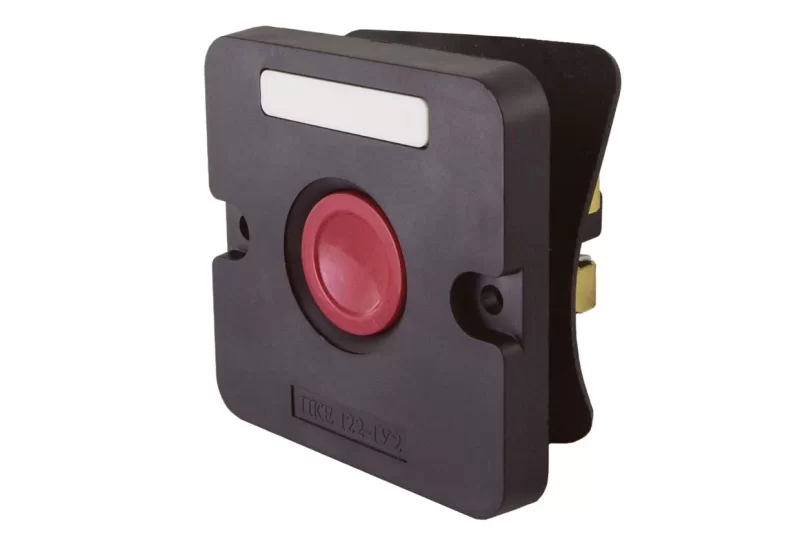

Представляет собой пластиковый корпус со встроенными элементами управления – цилиндрической формы (черного и красного цветов), грибовидной формы (черного и красного цветов).

Количество управляющих элементов – 1,2 или 3.

Изготавливаются с контактными элементами любой комбинации замыкающих и размыкающих контактов: 1«З», 1«Р», 1«З»+1«Р», 2«З»+2«Р».

Тех. характеристики

Наименование параметра Значение

Номинальный рабочий ток In, А 10

Минимальный рабочий ток Imin, А 0,1

Номинальное напряжение Ue, В 440/660 50Гц

Минимальное рабочее напряжение Umin, В 12

Номинальное напряжение изоляции Ui, В 660

Номинальный тепловой ток Ith, A 10

Коммутационная износостойкость контактных элементов при частоте включений 1200 циклов 6 часов

Температура окружающей среды, °С -40 °С +40 °С

Относительная влажность воздуха при +20°С не более 80%

Степень защиты IP40, IP54

Климатическое исполнение У2, У3
