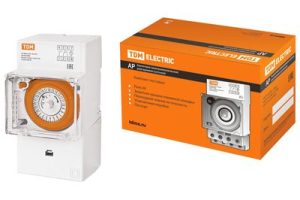

Аналоговые (суточные) реле времени серии АР

Описание

Назначение

для отчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени по суточному циклу.

Применение

в промышленных и бытовых электроустановках для автоматизации технологических процессов.

Материалы

корпус из негорючего самозатухающего пластика.

Конструкция

Реле содержат электронную схему управления, частота импульсов которой синхронизирована кварцевым резонатором. Схема управления предназначена для управления движением миниатюрного шагового электродвигателя, передающего вращение через зубчатую передачу на установочные лимбы.
Установочные лимбы (сектора) делают полный оборот за 1 сутки. Один сектор соответствует периоду 30 минут (для АР) и 15 минут (для АР-1М, АР-П), при совмещении запрограммированного сектора с меткой текущего времени, устройство переключает контакты (подключает нагрузку).

Преимущества

Реле снабжены резервным подзаряжаемым источником питания, обеспечивающим их работу от 72 до 300 часов (в зависимости от исполнения) при отключении питания сети.
В реле АР имеется возможность пломбировки крышки клеммной колодки и защитной верхней крышки.
В реле АР и АР-П имеется возможность установки реле как на DIN-рейку, так и на монтажную плоскость. В реле АР для этого используется дополнительная планка (входит в комплектацию).
Реле АР-1М имеет ширину 1 модуль, что позволяет экономить место в щитке.
Реле имеют возможность смены встроенного аккумулятора.
Реле АР-П дает возможность установки времени с точностью ±20 секунд, что выше в несколько раз, чем в других устройствах серии АР.

Схемы подключения

Тех. характеристики

Наименование параметраАРАР-1МАР-П

Номинальный ток нагрузки In, А161620

Номинальное напряжение, В230

Номинальная частота, Гц50

Потребляемая мощность, не более, Вт1

Шаг установки выдержки времени, мин3015

Погрешность срабатывания реле по времени, мин±3

Число циклов ВКЛ/ВЫКЛ в сутки2448

Погрешность отчета временных интервалов, с/сутки5

Время работы от источника резервного питания при отключении сети, час15072300
Тип аккумулятораNi-MH 2,4В 80мАчВ80Н Ni-MH 1,2В 80мАч1/3АА Ni-Cd 1,2В 150мАч
Электрическая износостойкость, не менее, циклов 100 000

Механическая износостойкость, не менее, циклов10 000 000

Диапазон рабочих температур, 0С 20…+55-10…+50

Способ установкиНа DIN-рейку или монтажную плоскость (переходная планка с крепежными отверстиями в комплекте)На DIN-рейкуНа монтажную плоскость или DIN-рейку

Гарантийный срок годности устройства5 лет
