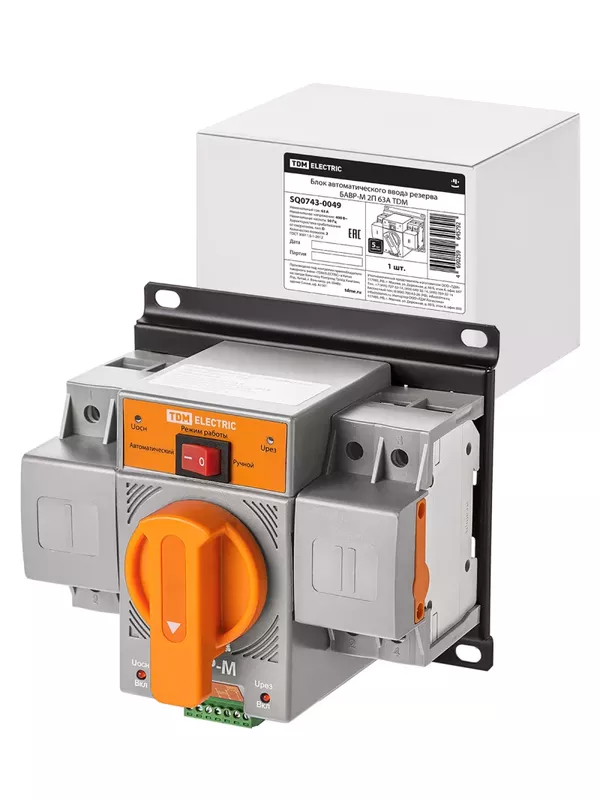

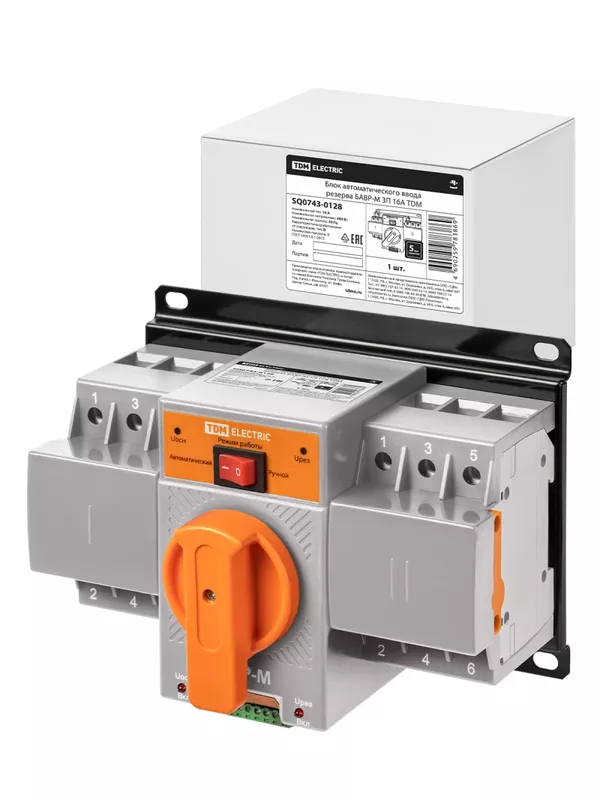

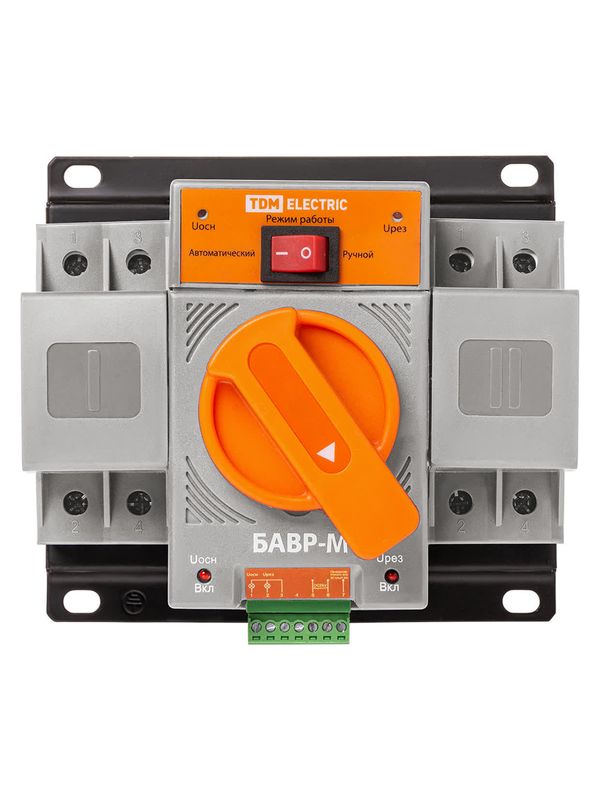

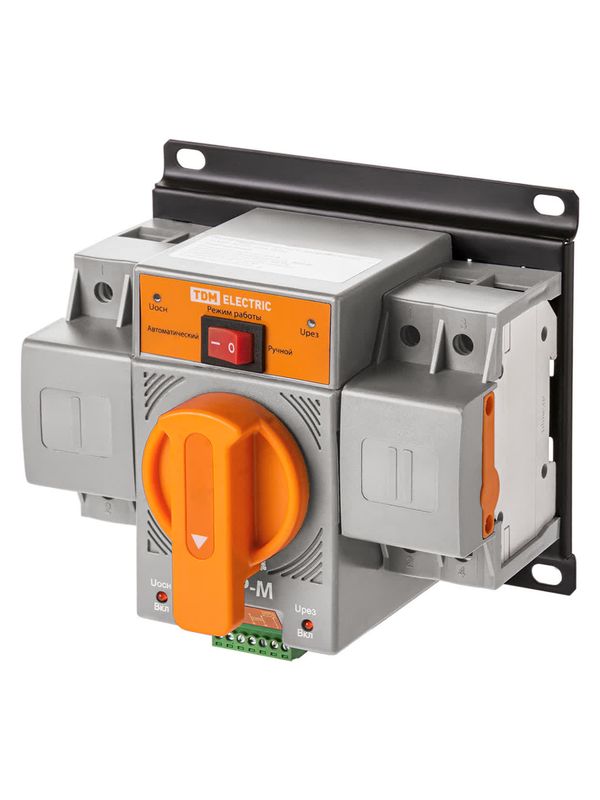

Блоки автоматического ввода резерва БАВР-М

Описание и назначение

Обеспечение резервным питанием нагрузки, подключенной к системе электроснабжения, имеющей основной и резервный вводы номинальным напряжением до 380 В переменного тока частотой 50 Гц.
Переключение устройства на резервную линию при пропадании основного питания происходит автоматически.
Контроль питания фазы для БАВР-М 40-63 А – по первой фазе, для БАВР-М 80-100 А – по трём фазам.

Применение

В ЖКХ.
В частном секторе.
Шкафы АВР.

Материалы

Контактные элементы выполнены из высококачественной меди с защитным покрытием из олова.
Корпус изготовлен из ABS пластика, не поддерживающего горение.
Маркировка выполнена лазером в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.

Конструкция

БАВР-М состоит из двух блоков автоматических выключателей и мотора редуктора между ними.
Между блоков автоматических выключателей расположен контроллер, который управляет работой мотор-редуктора.

БАВР-М 40-63 А

БАВР-М 80-100 А

Преимущества

Ручной и автоматический режимы работы.
Компактная система монтажа.
Модульная конструкция позволяет производить ревизию/замену автоматических выключателей. В БАВР-М на токи 40-63 А используются автоматические выключатели серии ВА47-29 с время-токовой характеристикой «D».
Применение модульных автоматических выключателей с характеристикой «D» позволяет использовать БАВР-М с устройствами, имеющими большие пусковые токи.

Тех. характеристики

Наименование параметра Значение

Модель, БАВР-М ** 40 50 63 80 100

Тип используемых авт. выкл., серии ВА**-** 47-29  47М-125

Количество полюсов 3

Номинальный ток, А 40 50 63 80 100

Номинальное рабочее напряжение Ue, В 380

Частота, Гц 50

Номинальное рабочее напряжение контроллера и электропривода Ue, В 80-280

Максимально допустимое импульсное напряжение (Ui)~, В  690

Максимальный ток нагрузки цепи внешних индикаторов, А 1

Время автоматического переключения, сек   до 3

Характеристика по току КЗ "D"   10-15 In

Категория применения

АС-33В (двигательные и смешанные, в том числе двигательные, нагрузки, омические нагрузки и до 30% нагрузок ламп накаливания)

Предельная коммутационная способность, кА  4,5  15

Исполнение - стационарное

Диапазон рабочих температур, °С - от -20 до +45

Сроки службы не менее, лет - 20

Гарантии изготовителя, лет - 5

Степень защиты от внешних воздействий по ГОСТ 14254-96 - IP20
