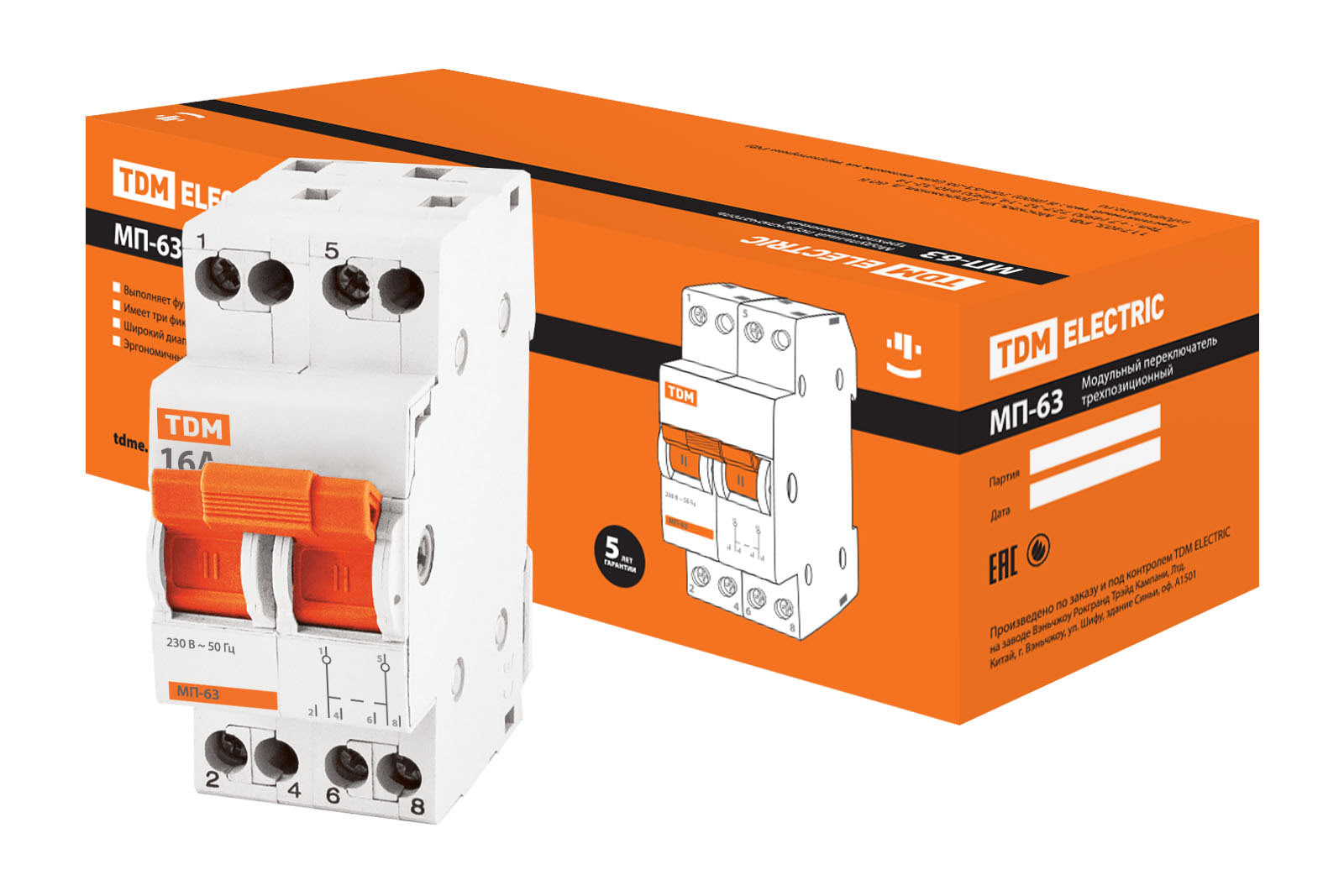

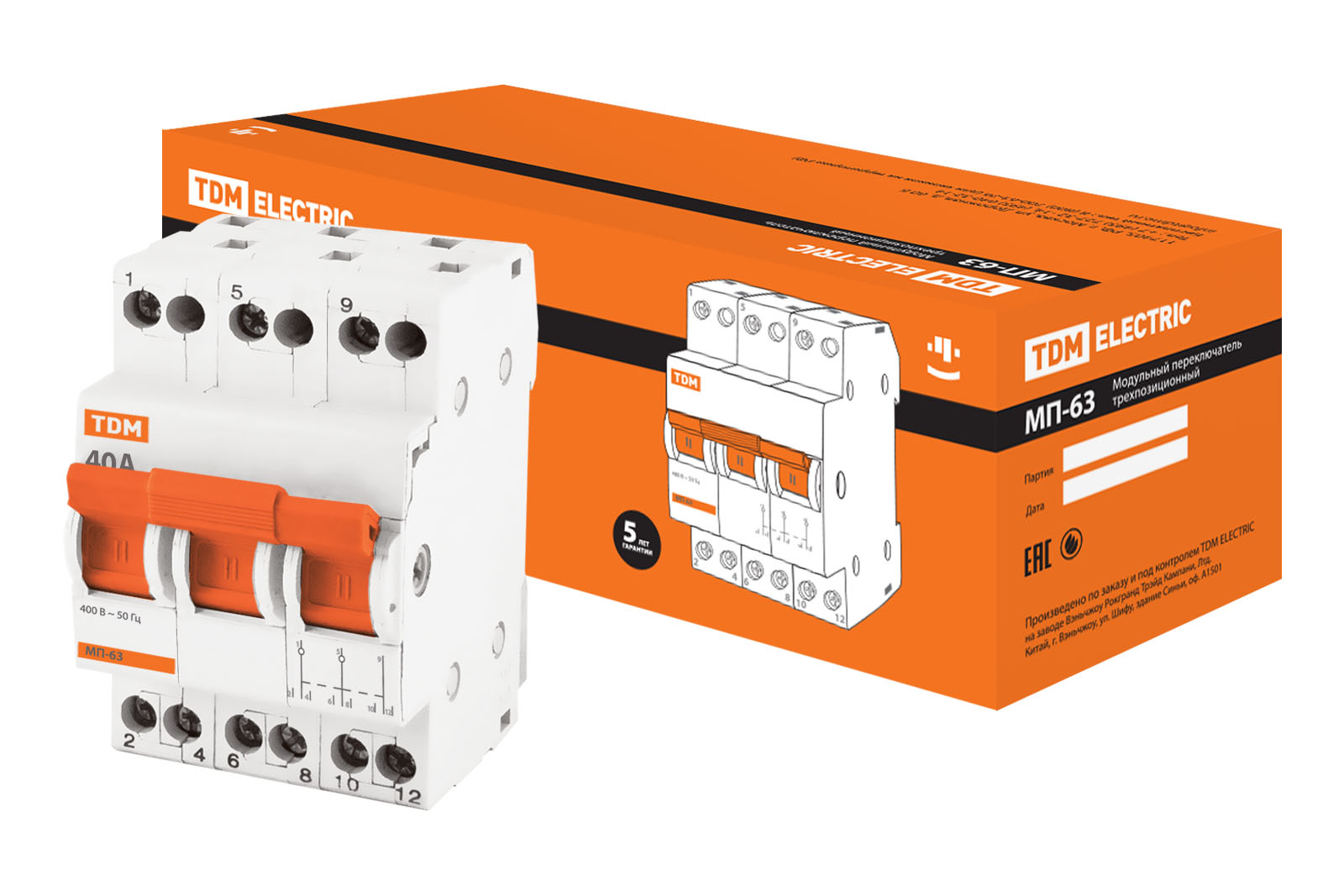

Модульные переключатели трехпозиционные МП-63

Описание

Маркировка

Номинальный ток – значение тока в амперах (А), который переключатель способен пропускать бесконечно долго и оставаться в работоспособном состоянии

Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.

Количество полюсов 1, 2, 3,4

Материалы

Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.

Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.

Конструкция

Ширина модуля – 18мм.

Три фиксированных положения рукоятки I-0-II.

Среднее положение рукоятки фиксирует нулевое положение контактов.

В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.

Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.

Удобство монтажа

Клеммы аппарата промаркированы, что позволяет избежать ошибок при монтаже.

Переключатели МП-63 могут устанавливаться в любом положении без изменения их номинальных характеристик.

Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.

Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.

Таблица аналогов

ПроизводительНаименование

TDM ELECTRICМП-63

ABBE210

Schneider ElectricActi 9 iSSW

Siemens5TE8

Тех. характеристики

Наименование параметраЗначение

Номинальное напряжение частотой 50 Гц, В 230/400

Номинальный ток, А 6; 10; 16; 20; 25; 32; 40; 50; 63

Число полюсов1, 2, 3, 4

Категория примененияАС22 В

Степень защиты выключателяIP 20

Электрическая износостойкость, циклов В­О, не менее 10 000

Механическая износостойкость, циклов В­О, не менее30 000

Максимальное сечение присоединяемых проводов, мм2 16

Наличие драгоценных металлов (серебро), г/полюс 0,1÷0,4

Масса 1 полюса, кг 0,073

Диапазон рабочих температур, °С–20 ÷ +40

Момент затяжки, Н*м2
