Рубильники РПС

Описание и назначение

Предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50Гц, напряжением 400В

Применение

Вводно-распределительные устройства общественных и промышленных зданий, шкафы и пункты распределительные, трансформаторные подстанции, ящики управления.

Материалы

Несущая панель и элементы органов управления выполнены из оцинкованной стали

Токоведущие части выполнены из оловенированной электротехнической меди

Изолирующие элементы выполнены из керамики.

Преимущества

Простота и надежность конструкции

Удобство монтажа

Широкий выбор типоисполнений по номинальному току

Конструкция

Основными частями рубильников являются ножи, контактные и осевые стойки, смонтированные на общей плите.

Контактная система ножевого типа с видимым разрывом цепи

Включенное и отключенное положение аппарата указывается положением рукоятки привода

В рубильниках серии РП используются плавкие вставки предохранителей серий ППНН, ППН, ПН2.

Возможность изменения расстояния между губками оснований для различных типов плавких вставок..

Конструкция контактных выводов обеспечивает присоединение медных и алюминиевых проводников и кабелей, оконцованных кабельными наконечниками, и шин с помощью резьбовых соединений.

Все резьбовые соединения рубильников предохранены от самоотвинчивания..

Условия эксплуатации

Рабочее положение рубильников при эксплуатации вертикальное, отклонение в любую сторону не более 5 С

Рубильники с боковым (смещенным) приводом допускается устанавливать горизонтально

Температура окружающей среды от -45 до +40 С

Высота над уровнем моря не более 2000м

Относительная влажность воздуха не более 50% при +40 С или 90% при 20 С

Тех. характеристики

Наименование параметра Значение

Номинальное рабочее напряжение Ue, В 400

Номинальные рабочие токи Ie, А 100, 250, 400, 630

Номинальная частота переменного тока, Гц 50

Износостойкость исполнений на 250, 400 и 630А при Ue, токе 0,5 Ie и сosf 0,95

циклов «Включения-Отключения», не менее 500

Номинальная включающая и отключающая способность исполнений на 100 А при

1,05 Ue, токе 1,5 Ie и cosf 0,95 циклов «Включения-Отключения» не менее 50

Номинальная включающая и отключающая способность исполнений на 250, 400 и 630 А при

1,05 Ue, токе 1,5 Ie и cosf 0,95 циклов «Включения-Отключения» не менее 10

Номинальный условный ток короткого замыкания 100 А - 20; 250 А - 20; 400 А - 30; 630 - 32

Механическая износостойкость, циклов «Включения-Отключения», не менее 2500

Категория применения по ГОСТ Р 50030.3-99 АС20 В

Вид климатического исполнения по ГОСТ 15150-69 У3

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 0

Cтепень защиты по ГОСТ 14254-96 IP00

Типоисполнения Номинальный рабочий ток, А Число и сечение проводников, присоединяемых

к одному выводу, шт./мм2 Тип предохранителя

рубильника предохранителя ППНН ПН-2

РПБ-1/1Л (П) 100 2х50 2х35 33, габ.0 ПН2-100

РПБ-2/1Л (П) 250 2х70 2х70 35, габ.1 ПН2-250

РПБ-4/1Л (П) 400 2х120 2х120 37, габ.2 ПН2-400

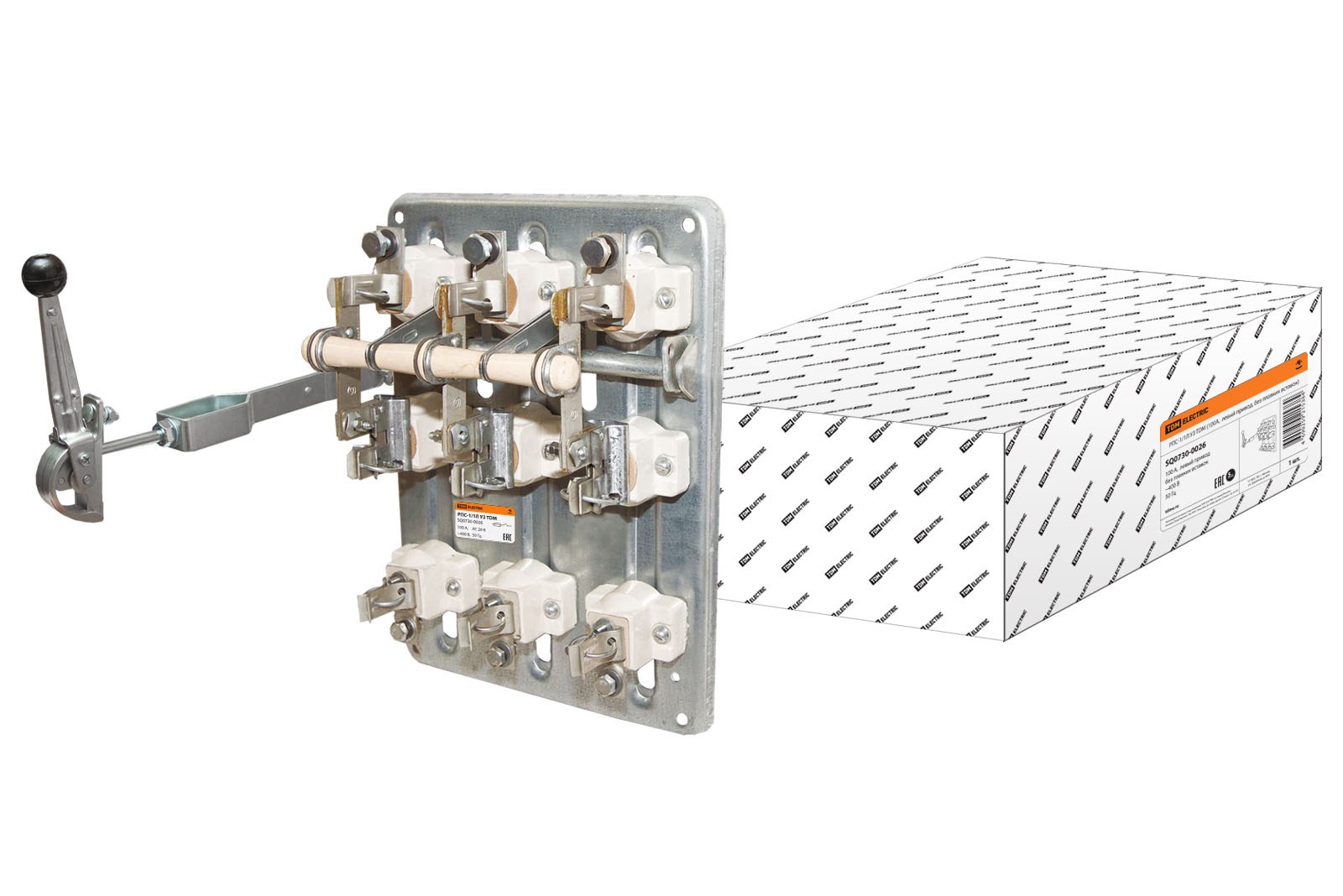

РПС-1Л (П) 100 2х50 2х35 33, габ.0 ПН2-100

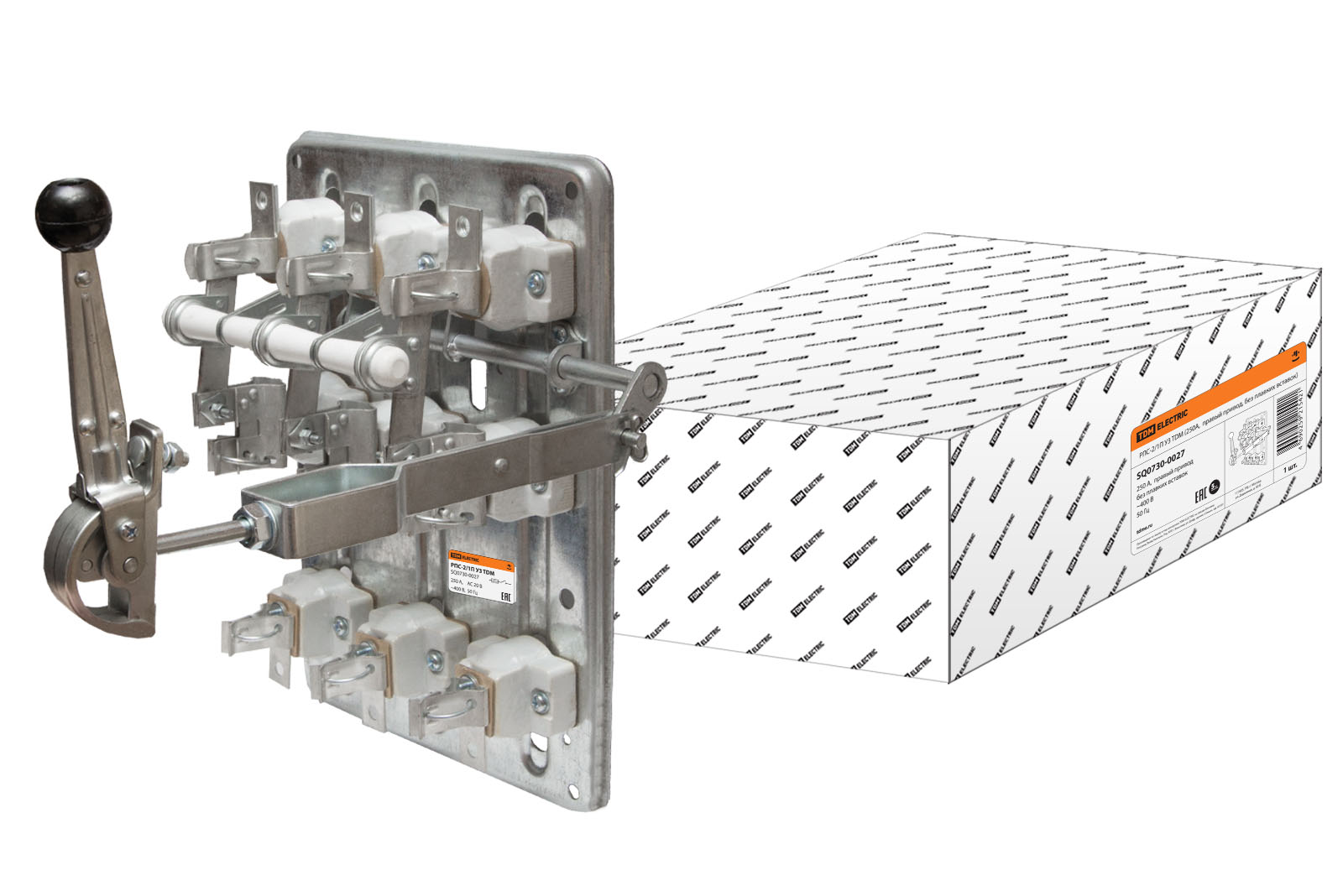

РПС-2Л (П) 250 2х70 2х70 35, габ.1 ПН2-250

РПС-4Л (П) 400 2х120 2х120 37, габ.2 ПН2-40

РПБ-6/1Л (П) 630 2х240 2х240 39,габ.3 ПН2-630

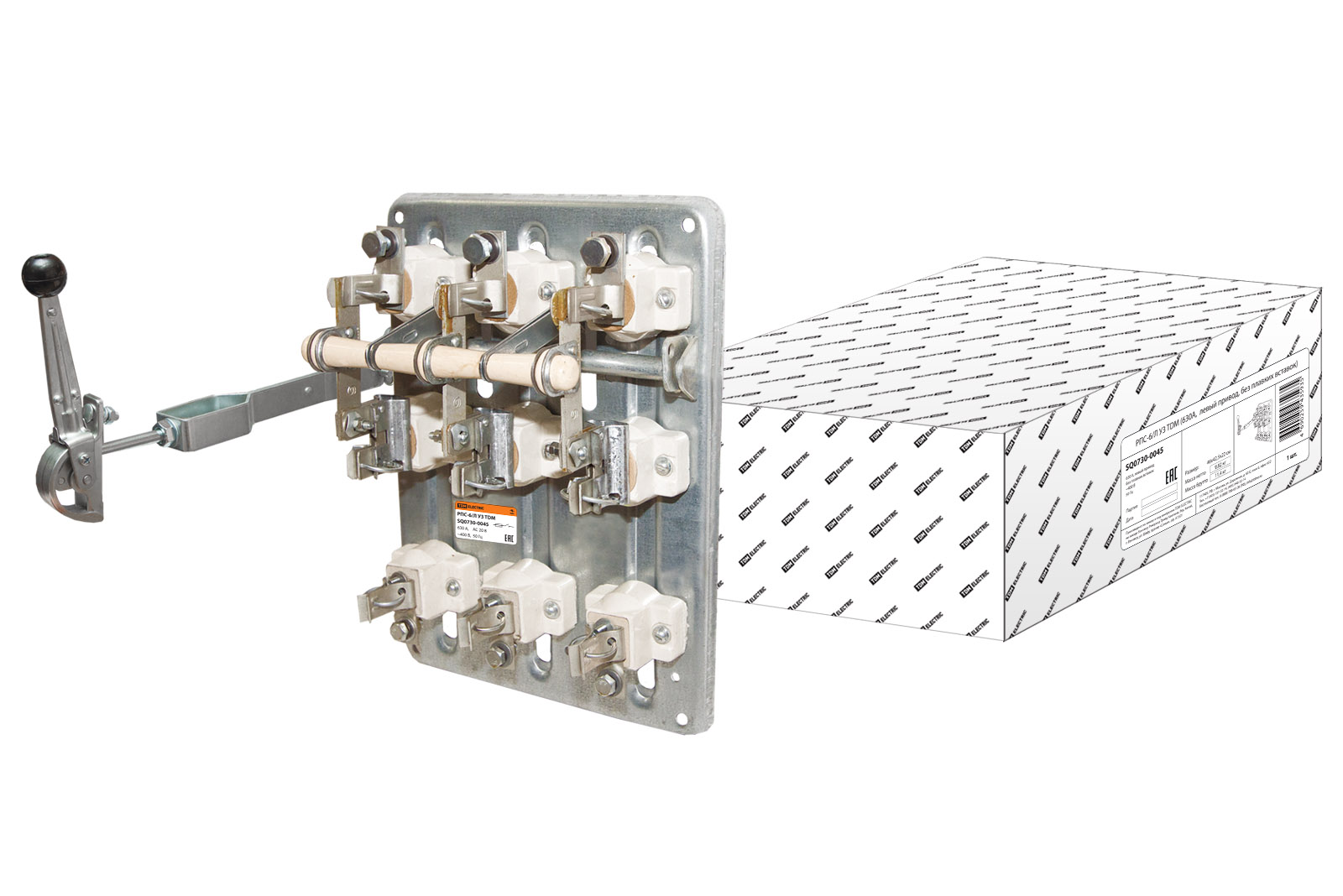

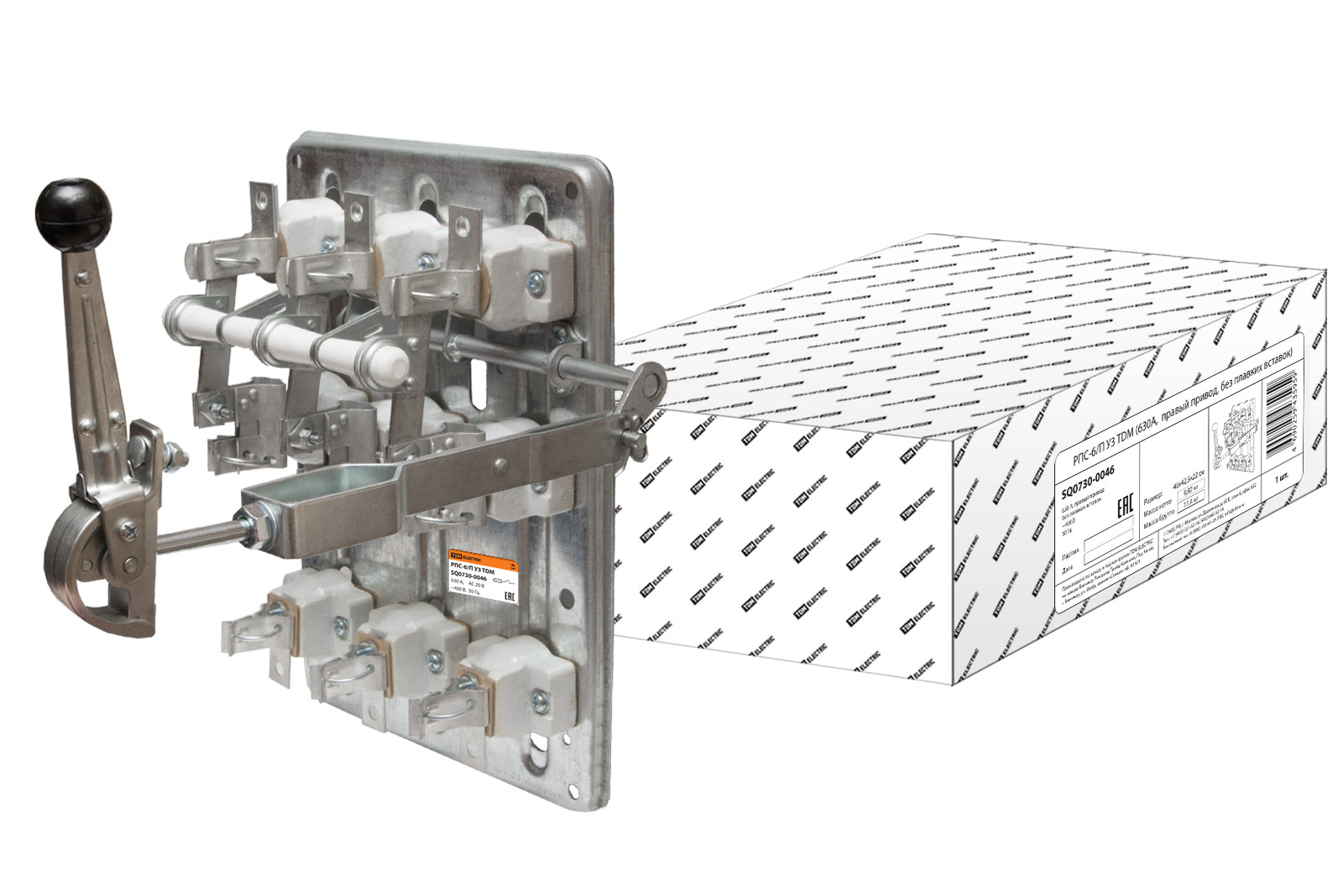

РПС-6/2Л (П) 630 2х240 2х240 39,габ.3 ПН2-630

Упаковка

Артикул Транспортная упаковка

Количество, шт. Вес, кг Габаритные размеры, мм

Длина Ширина Высота

SQ0730-0025 2 12,55 700 390 160

SQ0730-0026 2 12,55 700 390 160

SQ0730-0027 2 13,54 700 390 160

SQ0730-0028 2 13,54 700 390 160

SQ0730-0029 2 16,35 700 410 180

SQ0730-0030 2 16,35 700 410 180

SQ0730-0031 2 11,66 700 390 160

SQ0730-0032 2 11,66 700 390 160

SQ0730-0033 2 12,62 700 390 160

SQ0730-0034 2 12,62 700 390 160

SQ0730-0035 2 15,44 700 410 180

SQ0730-0036 2 15,44 700 410 180
