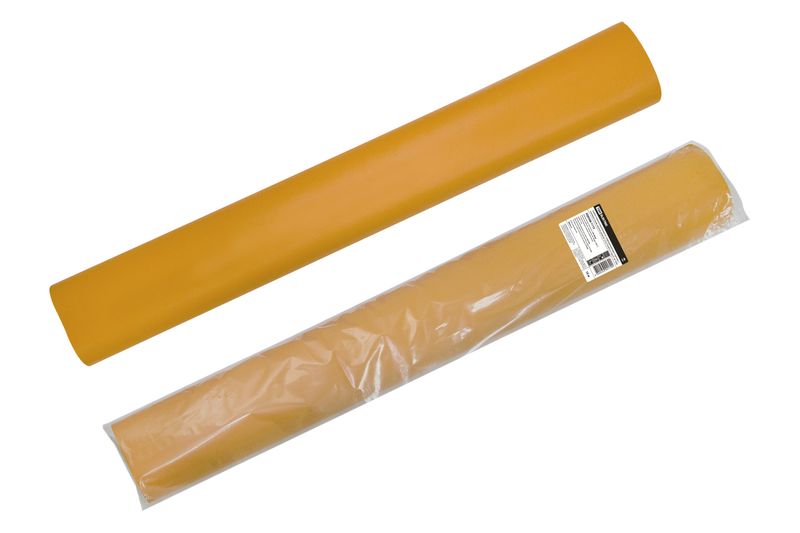

Трубки термоусаживаемые, клеевые ТТкНГ(3:1) желтые

Описание и назначение

Для обеспечения электрической изоляции, герметизации и защиты от коррозии контактных соединений в электроэнергетике и телекоммуникациях.

Применение

для восстановления и ремонта изоляции поврежденных проводов и кабелей;

для защиты оборудования от неблагоприятных условий среды, высоких температур, химически агрессивных агентов;

для защиты оборудования и трубопроводов от коррозии и герметизации соединений;

в составе термоусаживаемых кабельных муфт (в качестве электроизоляции, механической защиты).

Материал

Полиолефин, модифицированный потоком быстрых электронов, не поддерживающий горение.

Клеевой слой – этилен винилацетат.

Преимущества

цвет – желтый;

коэффициент усадки 3:1;

материал не поддерживает горение;

по всей внутренней поверхности трубок нанесен слой термоплавкого клея методом соэкструзии;

при усадке клеевой подслой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений;

удобная форма поставки нарезкой по 1 м.

Упаковка

групповая – полиэтиленовый пакет;

транспортная – коробка из гофрокартона.

Тех. характеристики

Наименование параметра Значение

Предел прочности на разрыв (ASTM D2671), Mpa ≥10,4

Предельное удлинение (ASTM D2671), % ≥300

Предел текучести, Mpa ≥8

Предел прочности при растяжении (150˚С, 168 часов), % ≥150

Предельное удлинение после усадки (ASTM D2671), % 0 ÷ -10%

Удельный вес (ASTM D763) г/см3 1,05 ± 0,05

Электрическая прочность (IEC 243), кВ/мм ≥ 20

Объемное удельное сопротивление (IEC 93) Ом∙см ≥ 1014

Цвет Желтый

Минимальная температура усадки, ˚С 120

Рабочая температура, ˚С -55 ÷ +110

Наличие клеевого слоя на внутренней поверхности Да

Габаритные размеры

Наименование Артикул Длина,м Внутренний диаметр до усадки, мм Внутренний диаметр после полной усадки, мм Толщина стенки после полной усадки, мм

Трубка термоусаживаемая не поддерживающая горение, с клеевым слоем, желтая, длиной 1,0 м ТТкНГ(3:1)-2,4/0,8-Ж TDM SQ0548-1102 1,0 2,4 0,8 0,8

Трубка термоусаживаемая не поддерживающая горение, с клеевым слоем, желтая, длиной 1,0 м ТТкНГ(3:1)-3,2/1,0-Ж TDM SQ0548-1103 3,2 1,0 0,9

Трубка термоусаживаемая не поддерживающая горение, с клеевым слоем, желтая, длиной 1,0 м ТТкНГ(3:1)-4,8/1,5-Ж TDM SQ0548-1104 4,8 1,5 1,0

Трубка термоусаживаемая не поддерживающая горение, с клеевым слоем, желтая, длиной 1,0 м ТТкНГ(3:1)-6,4/2,0-Ж TDM SQ0548-1105 6,4 2,0 1,1

Трубка термоусаживаемая не поддерживающая горение, с клеевым слоем, желтая, длиной 1,0 м ТТкНГ(3:1)-7,9/2,65-Ж TDM SQ0548-1106 7,9 2,65 1,1

Трубка термоусаживаемая не поддерживающая горение, с клеевым слоем, желтая, длиной 1,0 м ТТкНГ(3:1)-9,5/3,0-Ж TDM SQ0548-1107 9,5 3,0 1,2

Трубка термоусаживаемая не поддерживающая горение, с клеевым слоем, желтая, длиной 1,0 м ТТкНГ(3:1)-12,7/4,3-Ж TDM SQ0548-1108 12,7 4,3 1,5

Трубка термоусаживаемая не поддерживающая горение, с клеевым слоем, желтая, длиной 1,0 м ТТкНГ(3:1)-15/5-Ж TDM SQ0548-1109 15,0 5,0 1,7

Трубка термоусаживаемая не поддерживающая горение, с клеевым слоем, желтая, длиной 1,0 м ТТкНГ(3:1)-19,1/6,4-Ж TDM SQ0548-1110 19,1 6,4 1,9

Трубка термоусаживаемая не поддерживающая горение, с клеевым слоем, желтая, длиной 1,0 м ТТкНГ(3:1)-25,4/8,5-Ж TDM SQ0548-1111 25,4 8,5 2,2

Трубка термоусаживаемая не поддерживающая горение, с клеевым слоем, желтая, длиной 1,0 м ТТкНГ(3:1)-30/10-Ж TDM SQ0548-1112 30,0 10,0 2,2

Трубка термоусаживаемая не поддерживающая горение, с клеевым слоем, желтая, длиной 1,0 м ТТкНГ(3:1)-39/13-Ж TDM SQ0548-1113 39,0 13,0 2,3
