Наконечники НБ-Р

Описание

Назначение

Для оконцевания медных и алюминиевых жил кабелей и проводов.

Применение

Для присоединения кабелей и проводов к шинам и выводам электротехнических устройств;
Для кабелей напряжением до 10 кВ.

Материал

Специальный алюминиевый сплав с низкой коррозионной активностью.

Преимущества

Позволяют оконцевать жилы кабелей любого типа:

Алюминиевые и медные;
Круглые и секторные;
С многопроволочными и моно жилами.

Каждый типоразмер рассчитан на диапазон сечений кабельных жил.
Рядное расположение болтов обеспечивает механическую прочность контактного соединения жилы кабеля в корпусе соединителя. Имеет преимущество перед V-образным расположением болтов при применении с кабелем с секторной моно жилой.
Резьбовая накатка на внутренней поверхности отверстия для кабельной жилы увеличивает площадь контакта и механическую прочность соединения.
Применение для крепления жилы контактных болтов со срывающимися головками упрощает монтаж соединителей.
Контактные болты имеют проточки в местах срыва обеспечивающие нормированный момент срыва их головок, что обеспечивает оптимальные электрические и механические свойства контактного соединения.
Отверстие для кабельной жилы смещено относительно центра цилиндрической части корпуса соединителя.
На внутреннюю поверхность отверстия под жилу и коническую контактную поверхность болтов нанесена силиконовая смазка, предохраняющая контактную поверхность соединителя от воздействия окружающей среды при хранении и защищающая контактное соединение после монтажа.

Структура условного обозначения

Тех. характеристики

Наименование

Артикул

Размеры

Сечение жилы кабеля,
кв. мм

Диаметр отверстия под контактный стержень (d2), мм

Длина наконечника (L), мм

Внешний диаметр корпуса наконечника / ширина контактной площадки (D),
мм

Внутренний диаметр хвостовика (d),
мм

Длина отверстия для жилы кабеля (l),
мм

Наконечник 2НБ-25/50-Р-10кВ TDM

SQ0553-0201

25/50

10,5

51,5

19,0

M18x1,5

36,0

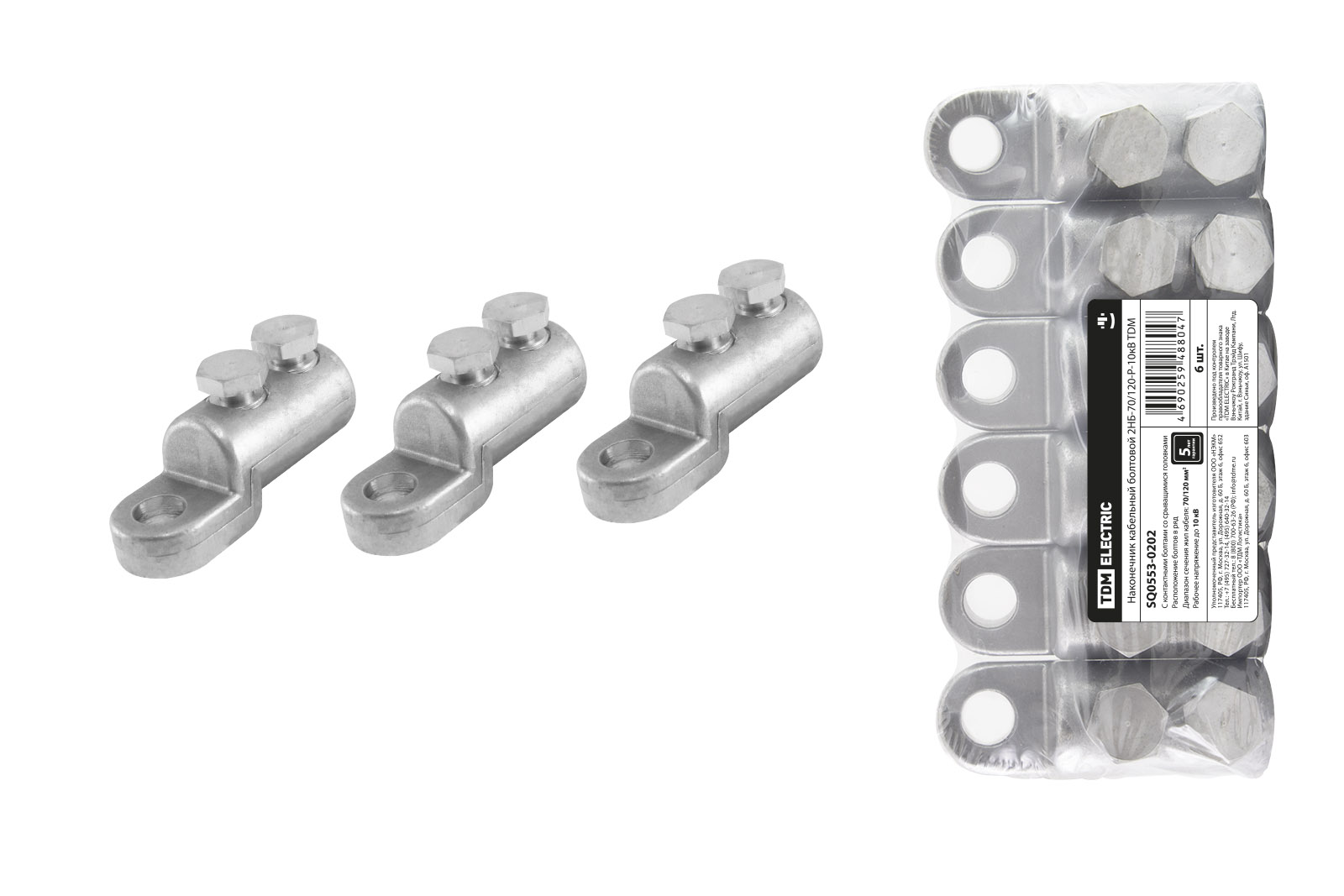

Наконечник 2НБ-70/120-Р-10кВ TDM

SQ0553-0202

70/120

13,0

80,0

27,5

M26x1,5

47,0

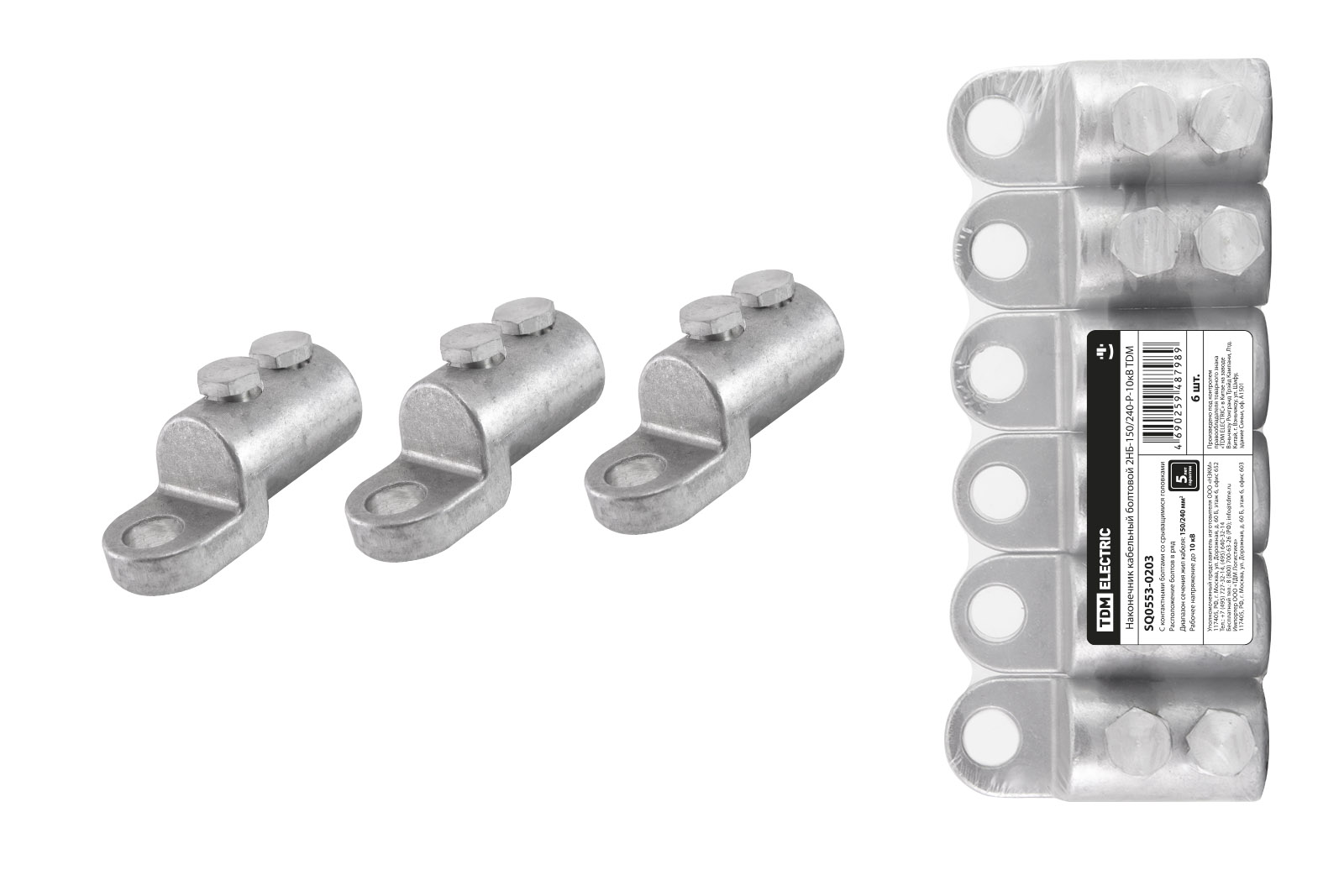

Наконечник 2НБ-150/240-Р-10кВ TDM

SQ0553-0203

150/240

17,5

98,0

37,5

M36x1,5

55,0
