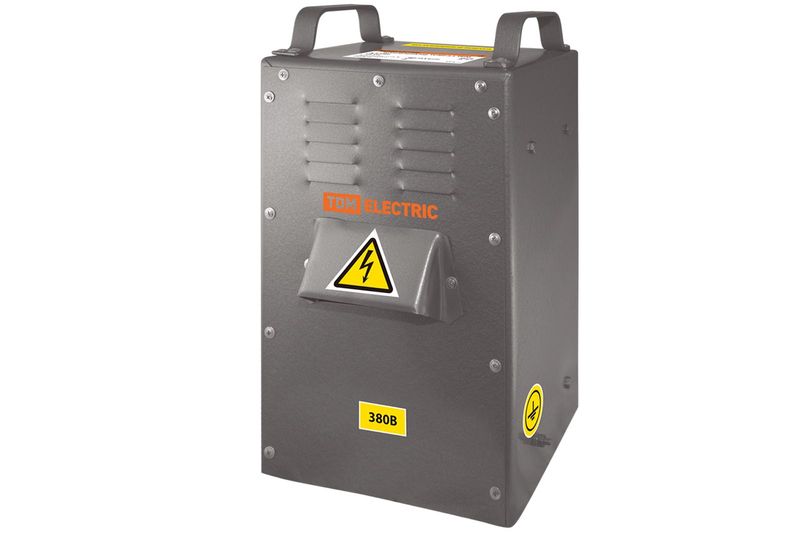

Понижающие трансформаторы ТСЗИ

Описание и назначение

Для преобразования и питания пониженным напряжением различных цепей в электроустановках общего назначения: системы управления электроприводов, освещения, автоматики и т. д., для питания электрических инструментов переменным током стандартной частоты 50 Гц.

Применение

Преобразования электрической энергии в сетях промышленных зданий.
Городского жилищно-коммунального хозяйства.
Инфраструктурных объектов.
Строительных объектов.

Конструкция

Охлаждение – естественное воздушное.
Трансформаторы имеют защитный кожух.
По условиям установки на месте работы трансформаторы относятся к стационарным.
Трансформаторы состоят из магнитопровода, сердечника, алюминиевых обмоточных проводов, выводных клеммных колодок.

Материалы

Обмотка трансформатора выполнена алюминиевыми обмоточными проводами.

Преимущества

Основным параметром трансформаторов ТСЗИ является понижение напряжения питания трехфазной электрической сети от 380 В до значений: 220, 127, 42, 36.
Трансформаторы ТСЗИ комплектуются перемычками, позволяющими менять схему соединения обмоток трансформаторов.
В результате явления электромагнитной индукции питающее напряжение переменного тока первичной обмотки понижается, в зависимости от количества витков, на вторичной обмотке.
Трансформаторы могут работать в условиях холодного и умеренного климата при температуре окружающего воздуха от –60 до +40 °С.
Коэффициент полезного действия трансформаторов ТСЗИ – не менее 90%.
Трансформаторы ТСЗИ имеют прекрасные эксплуатационные характеристики.

Тех. характеристики

Наименование параметра ТСЗИ - 1,6 ТСЗИ - 2,5 ТСЗИ - 4,0

Номинальное напряжение обмоток, В Первичной 380

Вторичной 36, 42, 127, 220

Частота, Гц 50

Номинальная мощность, ВА 1600 2500 4000

Масса, кг 28 30 40

Упаковка

Артикул Транспортная упаковка

Количество, шт. Вес, кг Габаритные размеры

Длина Ширина Высота

SQ0735-0001 1 28 240 200 380

SQ0735-0002

SQ0735-0003

SQ0735-0004 30

SQ0735-0005

SQ0735-0006

SQ0735-0007 40

SQ0735-0008

SQ0735-0009

SQ0735-0010 35 250 300 480

SQ0735-0011 39

SQ0735-0012 52 380 500
