Металлокорпуса - корпуса ЩО-70

Описание и назначение

Предназначен для дальнейшей сборки распределительных щитов напряжением 0,4 кВ, током до 2500А.

Применение

В производственных помещениях;

В объектах промышленности.

Материалы

Корпус — сертифицированная российская сталь (ГОСТ);

Покрытие корпуса — текстурированный полиэстеровый порошок.

Конструкция

Сборно-разборный конструктив;

Монтажные панели в комплекте:

H=80мм — 6шт.

Планка монтажная рамки верхней (в комплекте) – 6 шт.

Преимущества

Удобство хранения и транспортировки (корпус поставляется в разобранном виде в деревянной обрешетке);

Удобство монтажа и быстрота сборки;

Наличие вырезов для установки рукояток рубильников;

Панель для измерительных приборов.

Условные обозначения

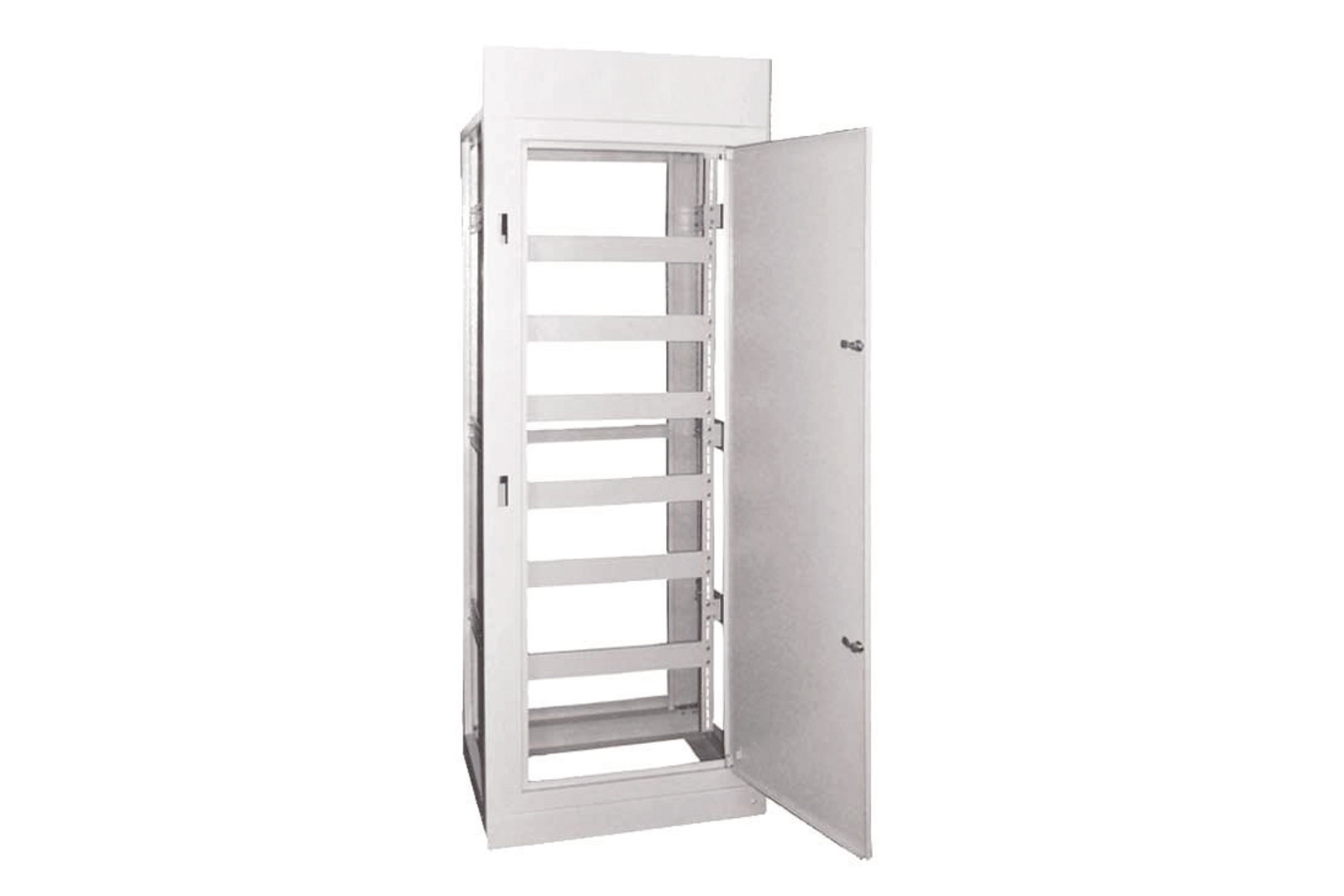

Корпус ЩО-70

Щ — щит;

О — одностороннего обслуживания;

70 — номер типовой электрической схемы.

Тех. характеристики

Наименование параметра Значение

Вид установки - Напольный

Степень защиты - IP20

Толщина металла - 1,5 – 2 мм

Цвет корпуса - RAL 7035

Номинальный ток - 2500 А
Климатическое исполнение  - УХЛ4
