Контакторы КМН в оболочке

Описание

Назначение

Дистанционный пуск и остановка трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 400 В.

Защита электродвигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз.

Применение

Контакторы КМН в сборе с электротепловым реле в защитной оболочке являются комплектным устройством, состоящим из малогабаритного контактора КМН, теплового реле РТН, оболочки с сальниками и кнопок управления.

Оболочка со степенью защиты IP54 позволяет использовать контактор на строительных площадках, в лакокрасочных, термических и гальванических цехах, в сельскохозяйственном производстве (при условии помещения аппаратуры под защитный навес).

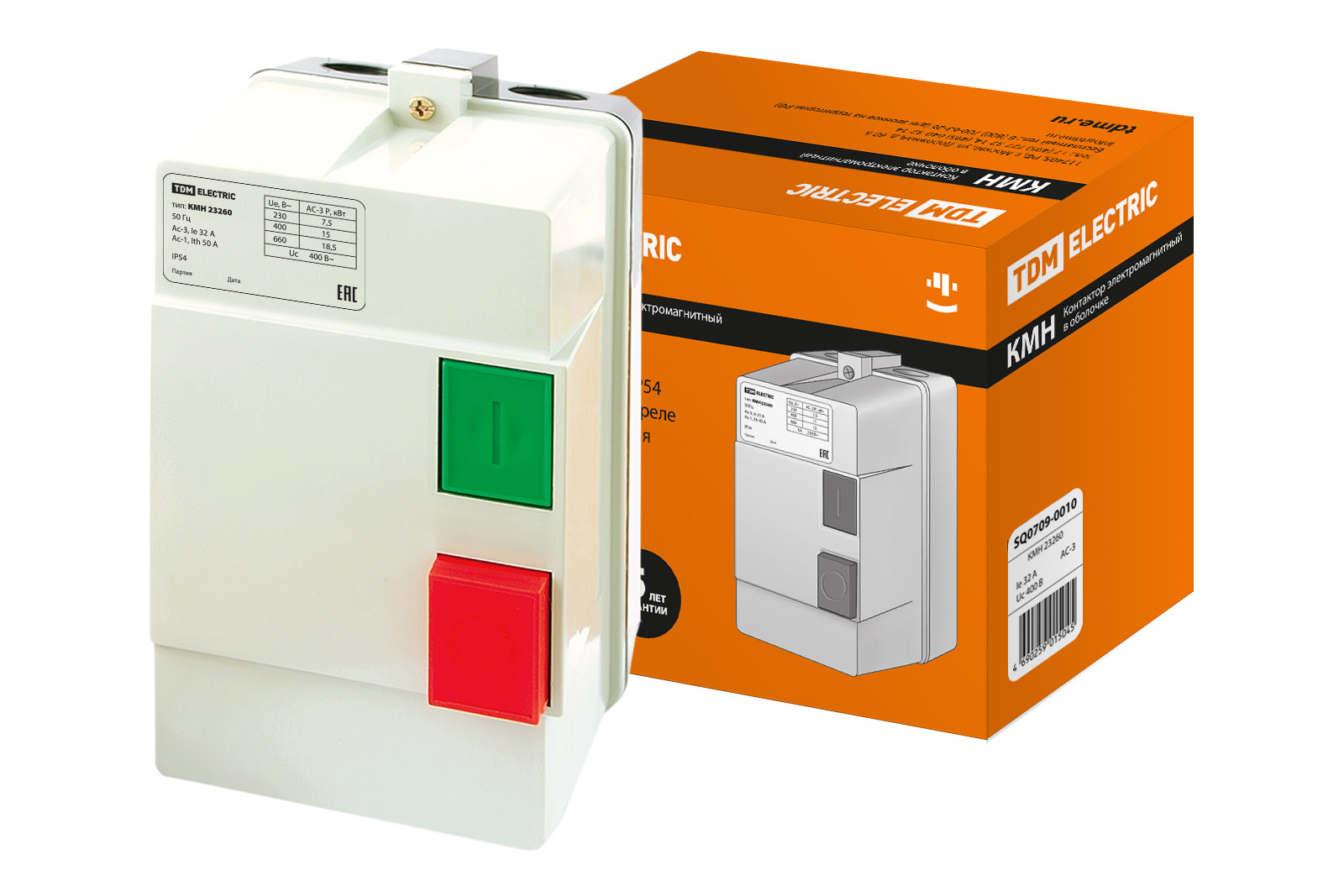

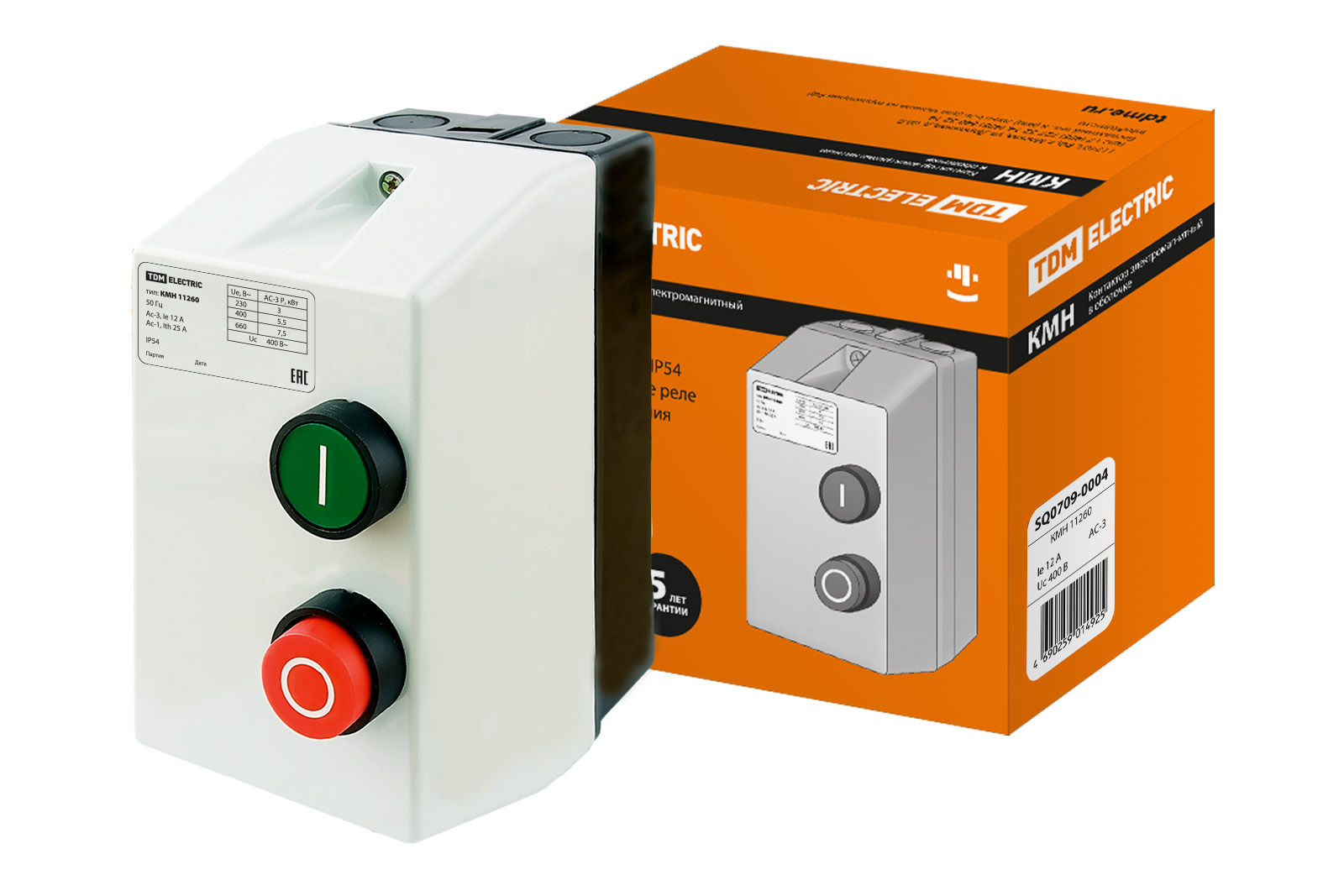

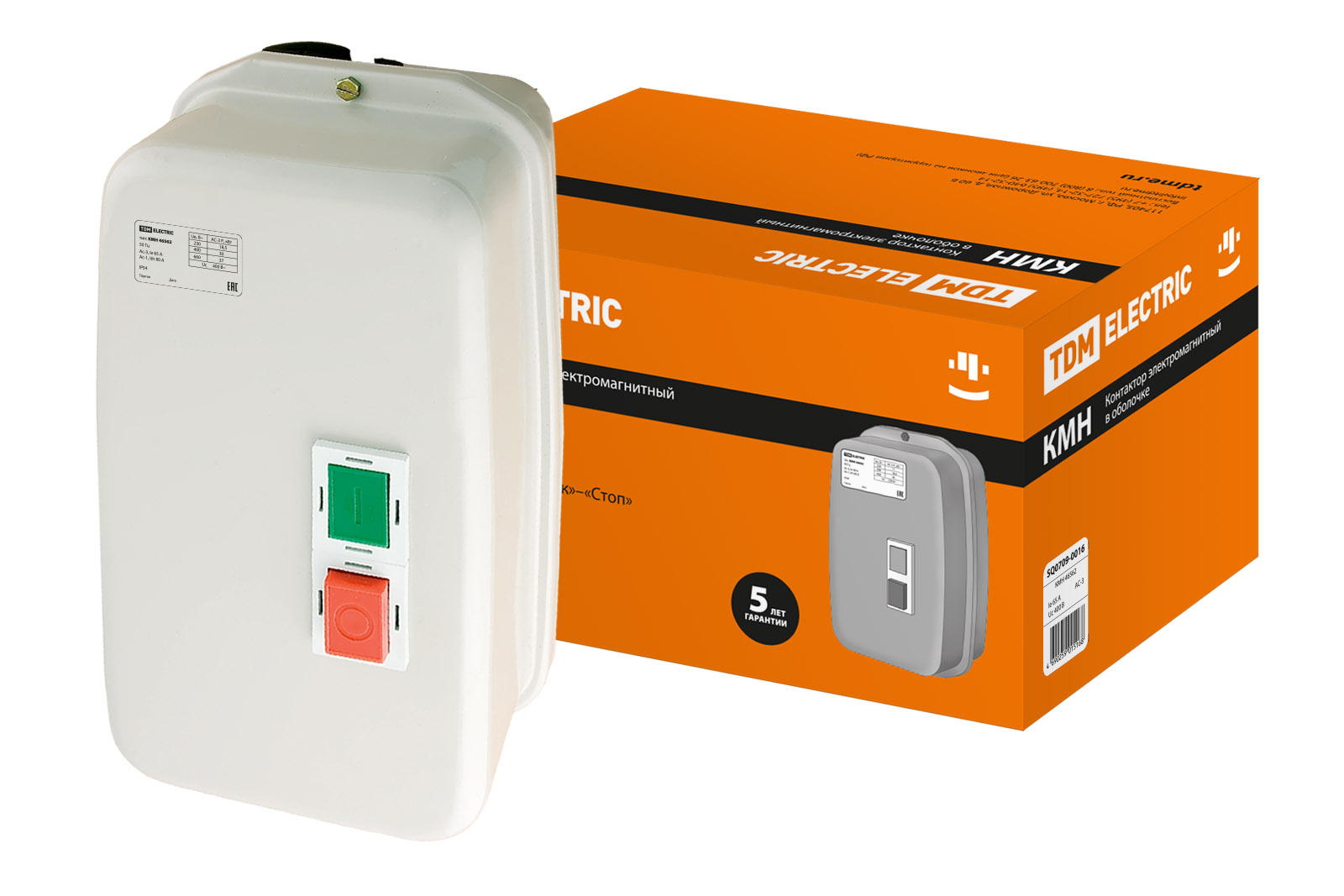

Контакторы КМН 10910 – КМН 23211 применяются в пластиковой оболочке, контакторы КМН 34012 – КМН 49512 – в металлической.

Конструкция

Заводская схема управления позволяет избежать ошибок при подключении на месте и сокращает время монтажа, которое ограничено только присоединением линейных питающих проводников, проводников к нагрузке и заземляющего проводника.

При управлении активными нагрузками (нагревательные цепи, цепи освещения), которые используют нулевой провод, рациональнее применять схему управления на 220 В.

Тех. характеристики

КМН-1091(0/1)

Наименование параметраЗначение

Номинальное рабочее напряжение переменного тока Uе,В 230; 400; 660

Номинальное напряжение изоляции Ui,В 660

Номинальное импульсное напряжение Uimp, кВ 6

Номинальный рабочий ток Iе, категория применения АС-3 (Un<400В), А 9

Условный тепловой ток Ith (t°<40°), категория применения АС-1, А 25

Номинальная мощность по АС-3, кВт 230В 2,2

400В 4

660В 5,5

Макс. кратковременная нагрузка (t≤1с), А 162

Условный ток короткого замыкания Inc, А 1000

Защита от сверхтоков – предохранитель gG, А 10

Мощность рассеяния при Iе, Вт АС-3 0,2

АС-1 1,56

КМН-1121(0/1)

Наименование параметраЗначение

Номинальное рабочее напряжение переменного тока Uе,В 230; 400; 660

Номинальное напряжение изоляции Ui,В 660

Номинальное импульсное напряжение Uimp, кВ 6

Номинальный рабочий ток Iе, категория применения АС-3 (Un<400В), А 12

Условный тепловой ток Ith (t°<40°), категория применения АС-1, А 25

Номинальная мощность по АС-3, кВт 230В 3

400В 5,5

660В 7,5

Макс. кратковременная нагрузка (t≤1с), А 216

Условный ток короткого замыкания Inc, А 1000

Защита от сверхтоков – предохранитель gG, А 20

Мощность рассеяния при Iе, Вт АС-3 0,36

АС-1 1,56

КМН-1181(0/1)

Наименование параметраЗначение

Номинальное рабочее напряжение переменного тока Uе,В 230; 400; 660

Номинальное напряжение изоляции Ui,В 660

Номинальное импульсное напряжение Uimp, кВ 6

Номинальный рабочий ток Iе, категория применения АС-3 (Un<400В), А 18

Условный тепловой ток Ith (t°<40°), категория применения АС-1, А 32

Номинальная мощность по АС-3, кВт 230В 4

400В 7,5

660В 10

Макс. кратковременная нагрузка (t≤1с), А 324

Условный ток короткого замыкания Inc, А 3000

Защита от сверхтоков – предохранитель gG, А 25

Мощность рассеяния при Iе, Вт АС-3 0,8

АС-1 2,5

КМН-2251(0/1)

Наименование параметраЗначение

Номинальное рабочее напряжение переменного тока Uе,В 230; 400; 660

Номинальное напряжение изоляции Ui,В 660

Номинальное импульсное напряжение Uimp, кВ 6

Номинальный рабочий ток Iе, категория применения АС-3 (Un<400В), А 25

Условный тепловой ток Ith (t°<40°), категория применения АС-1, А 40

Номинальная мощность по АС-3, кВт 230В 5,5

400В 11

660В 15

Макс. кратковременная нагрузка (t≤1с), А 450

Условный ток короткого замыкания Inc, А 3000

Защита от сверхтоков – предохранитель gG, А 40

Мощность рассеяния при Iе, Вт АС-3 1,25

АС-1 3,2

КМН-2321(0/1)

Наименование параметраЗначение

Номинальное рабочее напряжение переменного тока Uе,В 230; 400; 660

Номинальное напряжение изоляции Ui,В 660

Номинальное импульсное напряжение Uimp, кВ 6

Номинальный рабочий ток Iе, категория применения АС-3 (Un<400В), А 32

Условный тепловой ток Ith (t°<40°), категория применения АС-1, А 50

Номинальная мощность по АС-3, кВт 230В 7,5

400В 15

660В 18,5

Макс. кратковременная нагрузка (t≤1с), А 576

Условный ток короткого замыкания Inc, А 3000

Защита от сверхтоков – предохранитель gG, А 50

Мощность рассеяния при Iе, Вт АС-3 2

АС-1 5

КМН-34012

Наименование параметраЗначение

Номинальное рабочее напряжение переменного тока Uе,В 230; 400; 660

Номинальное напряжение изоляции Ui,В 660

Номинальное импульсное напряжение Uimp, кВ 6

Номинальный рабочий ток Iе, категория применения АС-3 (Un<400В), А 40

Условный тепловой ток Ith (t°<40°), категория применения АС-1, А 60

Номинальная мощность по АС-3, кВт 230В 11

400В 18,5

660В 30

Макс. кратковременная нагрузка (t≤1с), А 720

Условный ток короткого замыкания Inc, А 3000

Защита от сверхтоков – предохранитель gG, А 50

Мощность рассеяния при Iе, Вт АС-3 2,4

АС-1 5,4

КМН-35012

Наименование параметраЗначение

Номинальное рабочее напряжение переменного тока Uе,В 230; 400; 660

Номинальное напряжение изоляции Ui,В 660

Номинальное импульсное напряжение Uimp, кВ 6

Номинальный рабочий ток Iе, категория применения АС-3 (Un<400В), А 50

Условный тепловой ток Ith (t°<40°), категория применения АС-1, А 80

Номинальная мощность по АС-3, кВт 230В 15

400В 22

660В 33

Макс. кратковременная нагрузка (t≤1с), А 900

Условный ток короткого замыкания Inc, А 3000

Защита от сверхтоков – предохранитель gG, А 63

Мощность рассеяния при Iе, Вт АС-3 3,7

АС-1 9,6

КМН-46512

Наименование параметраЗначение

Номинальное рабочее напряжение переменного тока Uе,В 230; 400; 660

Номинальное напряжение изоляции Ui,В 660

Номинальное импульсное напряжение Uimp, кВ 6

Номинальный рабочий ток Iе, категория применения АС-3 (Un<400В), А 65

Условный тепловой ток Ith (t°<40°), категория применения АС-1, А 80

Номинальная мощность по АС-3, кВт 230В 18,5

400В 30

660В 37

Макс. кратковременная нагрузка (t≤1с), А 1170

Условный ток короткого замыкания Inc, А 3000

Защита от сверхтоков – предохранитель gG, А 80

Мощность рассеяния при Iе, Вт АС-3 4,2

АС-1 6,4

КМН-48012

Наименование параметраЗначение

Номинальное рабочее напряжение переменного тока Uе,В 230; 400; 660

Номинальное напряжение изоляции Ui,В 660

Номинальное импульсное напряжение Uimp, кВ 6

Номинальный рабочий ток Iе, категория применения АС-3 (Un<400В), А 80

Условный тепловой ток Ith (t°<40°), категория применения АС-1, А 125

Номинальная мощность по АС-3, кВт 230В 22

400В 37

660В 45

Макс. кратковременная нагрузка (t≤1с), А 1440

Условный ток короткого замыкания Inc, А 5000

Защита от сверхтоков – предохранитель gG, А 100

Мощность рассеяния при Iе, Вт АС-3 5,1

АС-1 12,5

КМН-49512

Наименование параметраЗначение

Номинальное рабочее напряжение переменного тока Uе,В 230; 400; 660

Номинальное напряжение изоляции Ui,В 660

Номинальное импульсное напряжение Uimp, кВ 6

Номинальный рабочий ток Iе, категория применения АС-3 (Un<400В), А 95

Условный тепловой ток Ith (t°<40°), категория применения АС-1, А 125

Номинальная мощность по АС-3, кВт 230В 25

400В 45

660В 45

Макс. кратковременная нагрузка (t≤1с), А 1710

Условный ток короткого замыкания Inc, А 5000

Защита от сверхтоков – предохранитель gG, А 100

Мощность рассеяния при Iе, Вт АС-3 7,2

АС-1 12,5
