Реле электротепловое РТН

Описание и назначение

Для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора.

Конструкция

Пломбирование прозрачной крышки, защищающей диск регулировки уставки, исключает несанкционированный доступ к регулировкам рабочих значений тока уставки

Процесс повторного включения может происходить в двух режимах: ручном и автоматическом.

О текущем состоянии размыкающих и замыкающих контактов информирует индикатор на передней панели.

Наличие кнопки «Тест» позволяет проверить работоспособность реле до его подключения в силовую цепь.

Возможность принудительной остановки контактора.

Тех. характеристики

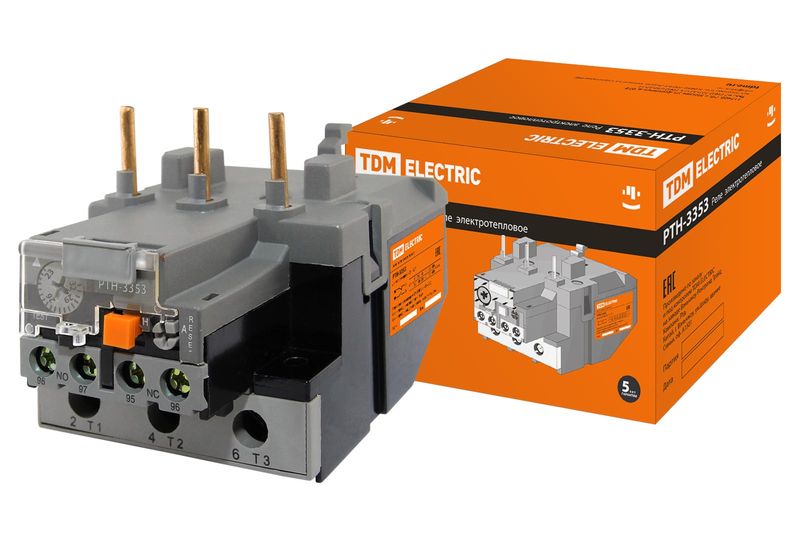

РТН-1301...РТН-3353

Наименование параметра Значение

Диапазон уставок реле, А 0,1÷32

Номинальное рабочее напряжение Uе, В 230~, 400~, 660~

Номинальное напряжение изоляции Ui, В 660

Номинальное импульсное напряжение Uimp, кВ 6

частота, Гц 50

Сечение присоединяемых проводников, мм2 Гибкий кабель без наконечника 1,5÷10

Гибкий кабель с наконечником 1÷4

Жесткий кабель 1÷6

Крутящий момент при затягивании, Н•м 2

РТН-3355...РТН-3365

Наименование параметра Значение

Диапазон уставок реле, А 30÷93

Номинальное рабочее напряжение Uе, В 230~, 400~, 660~

Номинальное напряжение изоляции Ui, В 660

Номинальное импульсное напряжение Uimp, кВ 6

частота, Гц 50

Сечение присоединяемых проводников, мм2 Гибкий кабель без наконечника 4÷35

Гибкий кабель с наконечником 4÷35

Жесткий кабель 4÷35

Крутящий момент при затягивании, Н•м 9

РТН для КТН

Наименование Артикул Диапазон уставок реле, А Рекомендуемый контактор

РТН-5370 63-90А TDM SQ0712-0020 63-90 КТН 5115

РТН-5371 90-120А TDM SQ0712-0021 90-120 КТН 5116

РТН-5372 110-135А TDM SQ0712-0022 110-135 КТН 5150

РТН-5374 135-160А TDM SQ0712-0023 135-160 КТН 5185

РТН-5376 150-180А TDM SQ0712-0024 150-180 КТН 5225

РТН-6378 160-250А TDM SQ0712-0025 160-250 КТН 5265

РТН-7372 200-320А TDM SQ0712-0026 200-320 КТН 5330

РТН-7374 250-400А TDM SQ0712-0027 250-400 КТН 6400

РТН-8370 320-500А TDM SQ0712-0028 320-500 КТН 6500

РТН-8373 400-630А TDM SQ0712-0029 400-630 КТН 7630

Тип реле Рекомендуемые предохранители для защиты от коротких замыканий, А Номинальный ток несрабатывания на средней части шкалы, А Диапазон регулирования тока несрабатывания, А Мощность, потребляемая одним полюсом реле, Вт Сечение присоединяемых проводов, мм²

Медь Алюминий

РТН5370 250 75 63÷90 0,7 16 25

РТН5371 300 105 90÷120 0,7 25 35

РТН5372 400 120 110÷135 0,7 35 50

РТН5374 450 145 135÷160 0,7 50 70

РТН5376 500 165 150÷180 0,7 50 70

РТН5378 700 205 160÷250 2,5 70 95

РТН7372 800 260 200÷320 2,5 95 150

РТН7374 1000 325 250÷400 2,5 120 185

РТН8370 1500 410 320÷500 4 185 240

РТН8373 1800 515 400÷630 4,5 240 300

Время срабатывания при токе нагрузки 1,2 In и t окр.+20°С, минут, не более 20

Термическая стойкость реле при 18 x In, с 1

Установленная безотказная наработка, ч 30000

Число срабатываний при всех положениях регулятора тока несрабатывания Не менее3000

Тип контакта вторичной цепи 1з+1р
