Датчики движения оптические (короткая дистанция)
-

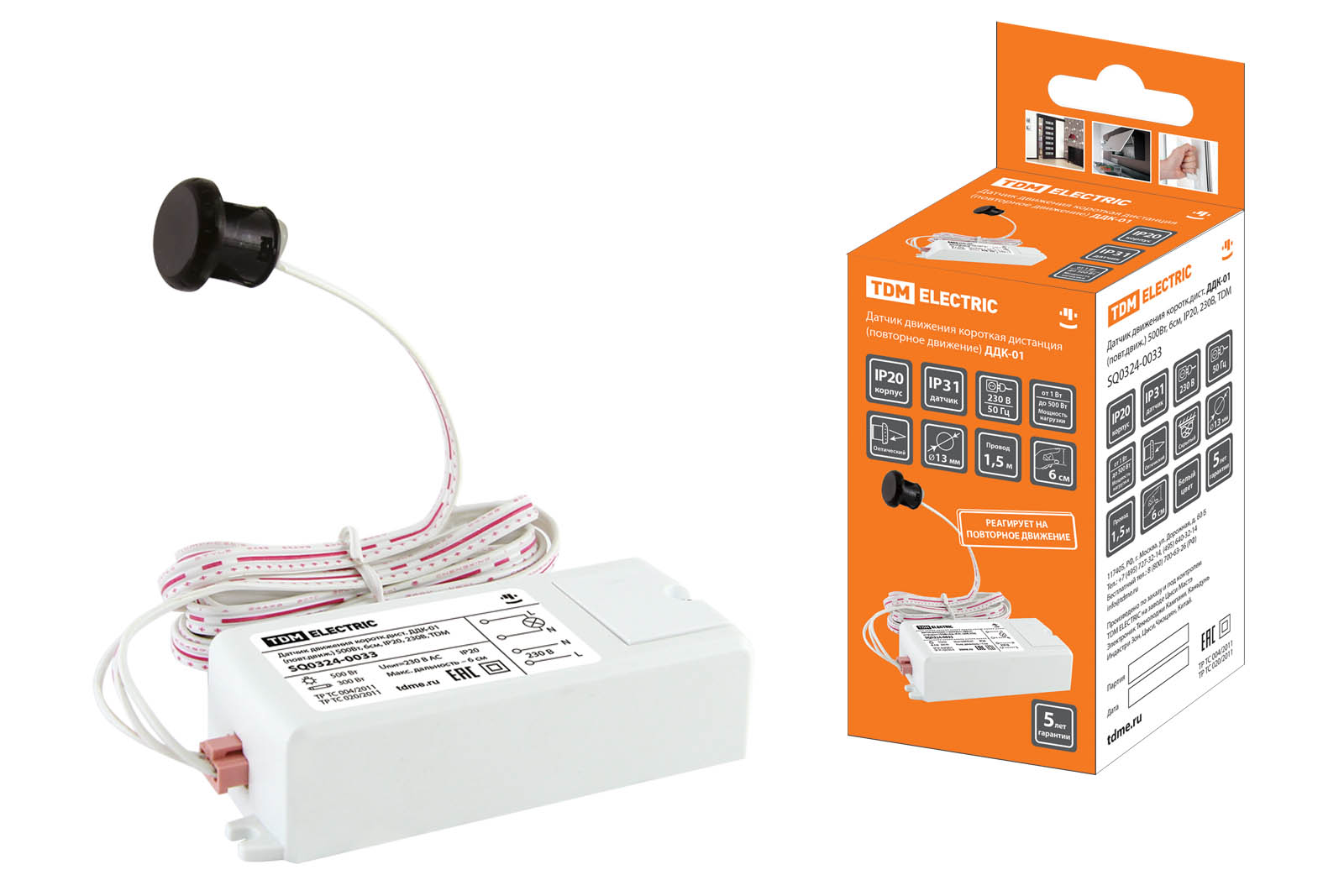

ДДК-01 (повт.движ.) 500Вт, 6см, IP20, 230В, TDM SQ0324-0033
28,29Br Подробнее -
ДДК-02 (откр.-закр.) 500Вт, 6см, IP20, 230В, TDM SQ0324-0034
27,96Br Подробнее
Описание
Назначение
Для автоматического включения и выключения нагрузки при появлении движущихся объектов в зоне обнаружения датчика
Применение
Включение освещения в помещении при открывании двери;
Автоматическое открывание дверцы шкафа по движению ладони
Включение сигнализации при открытии окна
Контроль движения продукции на конвейере на производстве
Контроль положения подвижных механизмов в пространстве: лифтовое и подъемное оборудование, ворота с автоматическими приводами и др.
Материалы
Корпус датчика выполнен из не поддерживающего горение пластика
Конструкция
Внутри выносного сенсора расположены передатчик и приемник. Поток излучения от передатчика попадает на поверхность объекта, от которого происходит его отражение в различных направлениях. Распределение отраженного потока определяется оптическими свойствами объекта. Часть потока возвращается обратно в приемник, вызывая его срабатывание.
ДДК-01 – включает освещение при первом приближении объекта, выключает при повторном приближении объекта
ДДК-01 – включает освещение при удалении объекта, выключает – при приближении
Преимущества
Датчики срабатывают на движение любых объектов, находящихся на расстоянии до 6 см;
Выносной датчик имеет компактные размеры и малозаметен
Длина провода от корпуса до выносного датчика – 1,5 метра, при необходимости ее можно увеличить до 50 метров, используя любой трехжильный провод.
Схема подключения к сети
Тех. характеристики
Наименование параметра
Значение
Типоисполнение датчика
ДДК-01
ДДК-02
Тип датчика
оптический
Номинальное напряжение, В
230
Номинальная частота, Гц
50
Максимальная суммарная мощность нагрузки ламп накаливания, Вт
500
Максимальная суммарная мощность нагрузки люминесцентных ламп, Вт
300
Дальность обнаружения, см
6
Собственная потребляемая мощность (в режиме работы / в режиме ожидания), Вт
0,45/0,1
Степень защиты
Корпуса
IP20
Датчика
IP31
Цвет
белый
Диапазон рабочих температур, 0С
От -20 до +50
Длина провода от корпуса до датчика
1,5
Диаметр установочного отверстия внешнего датчика, мм
13
Логика срабатывания датчика
Повторное движение
Открытие-закрытие
