Корпуса вводного устройства КВУ

Описание

Назначение

Для наружной установки электротехнического модульного оборудования и одно - / трехфазных устройств учета (счетчики потребления электрической энергии).

Для защиты потребителей от поражения электрическим током.

Для защиты электротехнического оборудования от попадания пыли и влаги.

Применение

В жилом секторе.

В офисах.

Улицы, гаражные кооперативы, садовые товарищества.

В объектах социально-культурного назначения.

В лечебных, образовательных учреждениях.

На промышленных и складских объектах.

Материалы

Устойчивый к механическим воздействиям и к УФ-излучению, не поддерживающий горение ABS пластик.

Преимущества

Степень защиты от воздействий окружающей среды IP54.

Вид климатического исполнения УХЛ1.

Диапазон рабочих температур от -40 до +50 0С.

Прозрачные пластиковые окошки для удобства контроля показаний устройств учета и доступа к установленному модульному оборудованию.

Тип устройств учета: одно- и трехфазные.

Возможность установки устройств учета как на DIN-рейку, так и на монтажную панель.

Возможность опломбирования как самого корпуса, так и модульного оборудования.

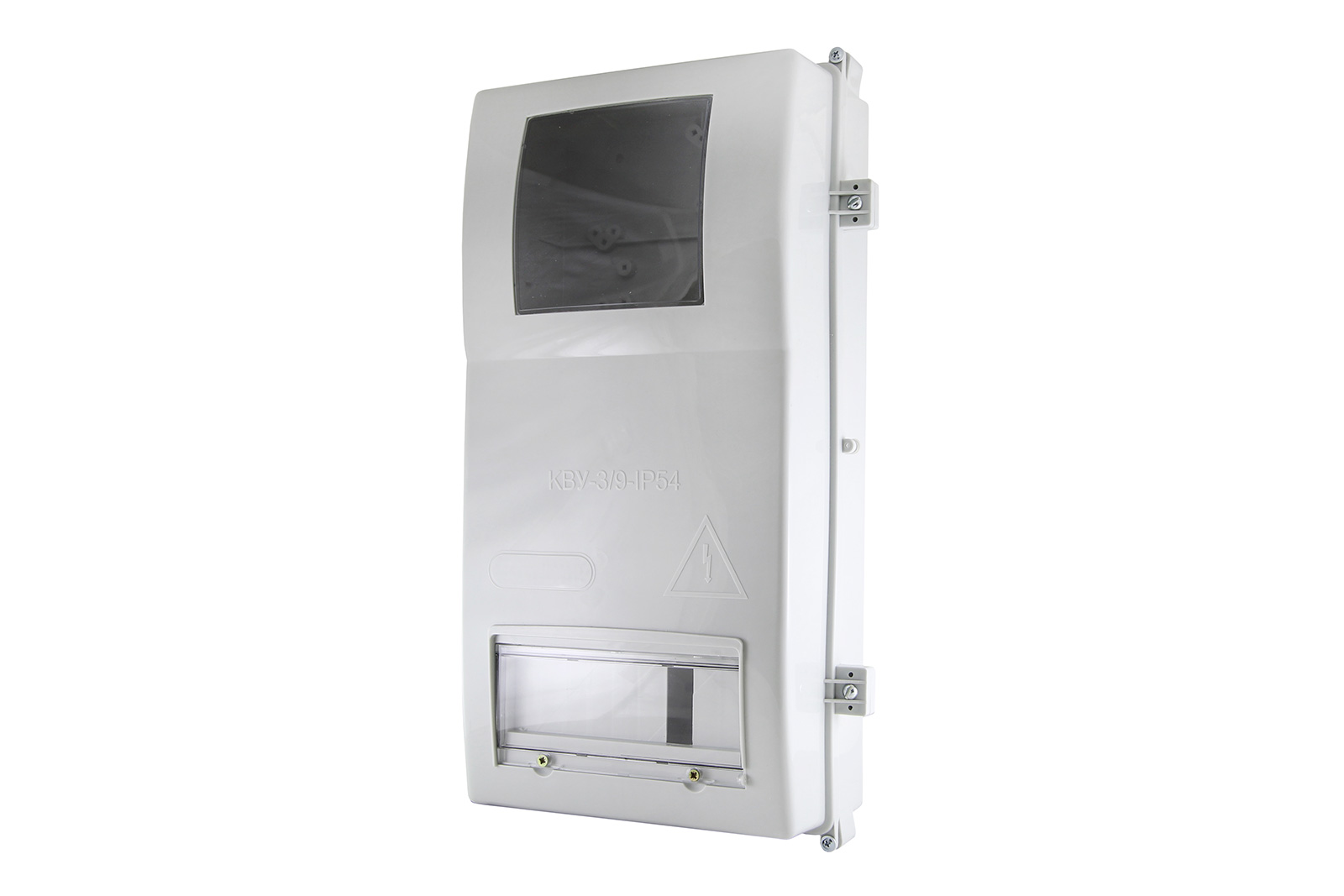

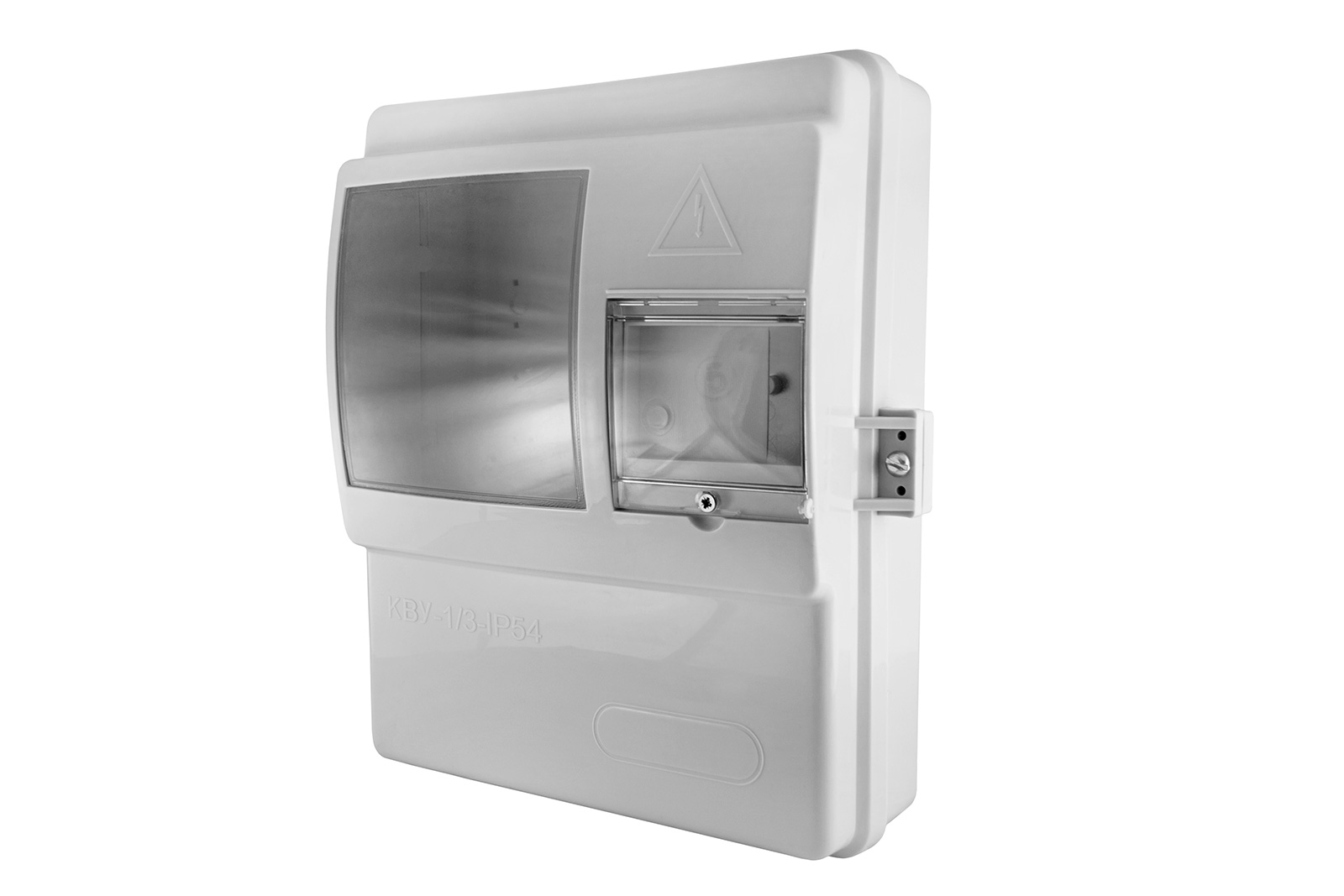

Количество модулей: Для артикула SQ0906-0601 от 3 до 4, для артикула SQ0906-0602 от 3 до 9.

Изделия могут эксплуатироваться автономно и в составе автоматизированной системы контроля и учета электроэнергии (АСКУЭ).

В нижней части корпуса расположены четыре отверстия для ввода и вывода кабелей.

Корпуса могут устанавливаться либо на вертикальную поверхность с помощью крепежа, входящего в комплект, либо на опору любой формы с помощью бандажной ленты через имеющиеся на задней стенке проушины (бандажная лента в комплект не входит).

Комплектация

Корпус.

DIN-рейка для установки модульного оборудования, уплотнительные резиновые втулки для герметизации ввода и вывода кабелей.

Крепеж на стену.

Паспорт.

Тех. характеристики

Наименование параметра Значение

Вид установки Внутренний / Наружный

Вид исполненияНавесной

Степень защиты IP54

Материал корпуса ABS пластик

Цвет корпуса Белый

Количество модулей Для артикула SQ0906-0601: от 3 до 4

Для артикула SQ0906-0602: от 3 до 9

Тип прибора учета Одно - / Трехфазный

Габаритные размеры
