Муфты ПКВНтпБ без наконечников

Описание

Назначение

для оконцевания 4 или 5-ти жильных кабелей с пластмассовой изоляцией (ПВХ, СПЭ), бронированных или экранированных на напряжение до 1 кВ.

Применение

для кабелей: ВБбШв, ПвБбШв, ПвБбШп, АВБбШв, АПвБбШв, АПвБбШп и их аналогов.

Материал

Полиолефин, модифицированный потоком быстрых электронов.

Конструкция

Термоусаживаемая перчатка.
Термоусаживаемые трубки по количеству жил кабеля.
Термоусаживаемые трубки на наконечники по количеству жил кабеля.
Термоусаживаемая трубка на узел заземления.
Узел заземления (жила заземления с напрессованным наконечником, пружина роликовая постоянного давления, герметик).
Без болтовых наконечников в комплекте.

Преимущества

Могут применяться с наконечниками из различных материалов закрепляемых как опрессовкой, так и с болтовыми наконечниками различных конструкций.
Имеют высокие изоляционные свойства.
Устойчивы к ультрафиолетовому излучению и воздействию климатических факторов.
Применяются с кабелями, как с медными, так и с алюминиевыми жилами.
Используется при монтаже муфт как внутренней, так и наружной установки.
Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и трубок, обеспечивает полную герметичность муфты после монтажа.
В комплект входит не паяный узел заземления.
Подходит для бронированных и экранированных кабелей.
Совместимы с кабелями с нулевой жилой пониженного сечения.

Структура условного обозначения

Тех. характеристики

Наименование

Артикул

Характеристики

Рабочее напряжение, кВ

Число жил в кабеле

Диапазон сечение жил кабеля, кв. мм

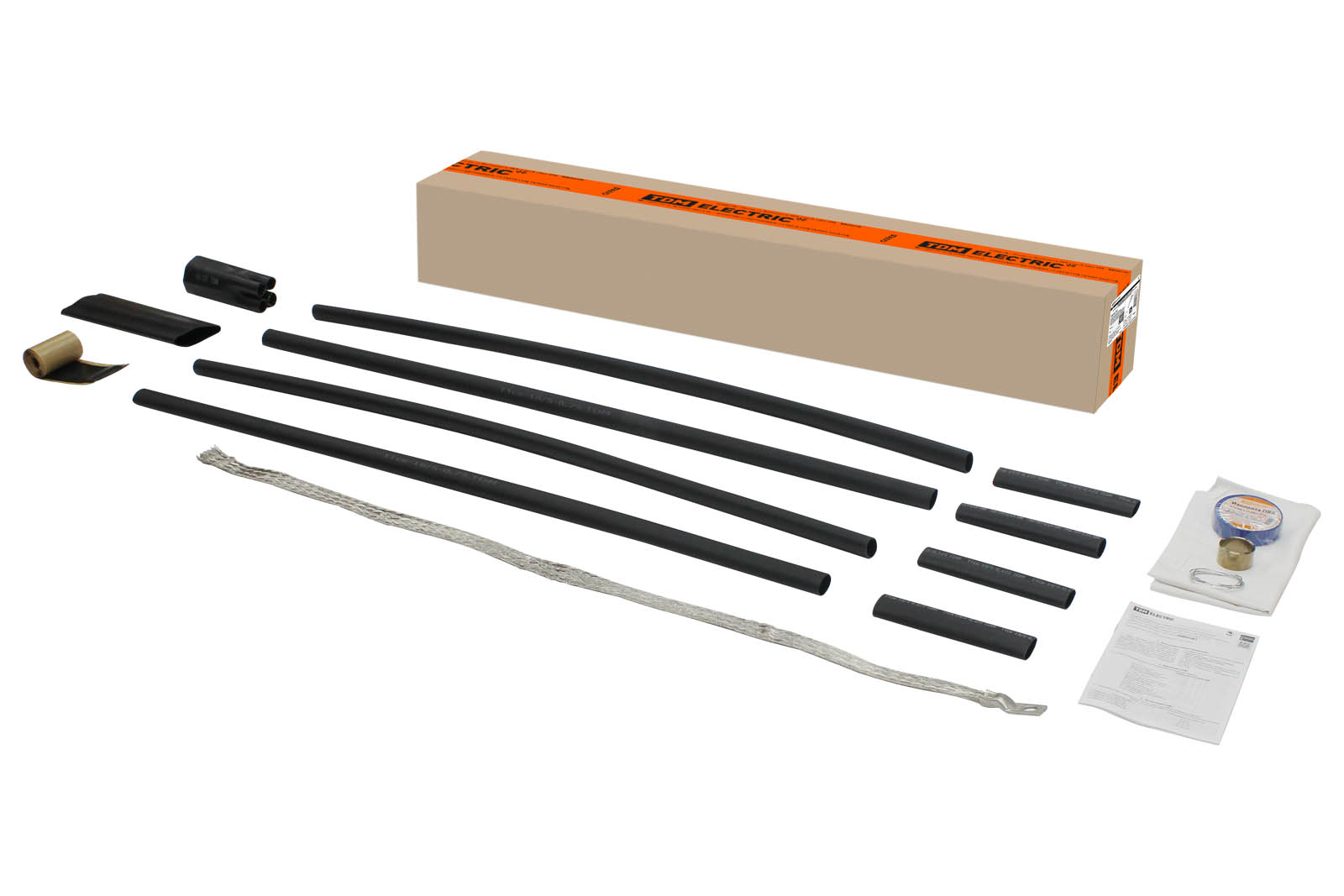

Муфта 4ПКВНтпБ1-10/25-БН TDM

SQ0556-2005

до 1

4

10/25

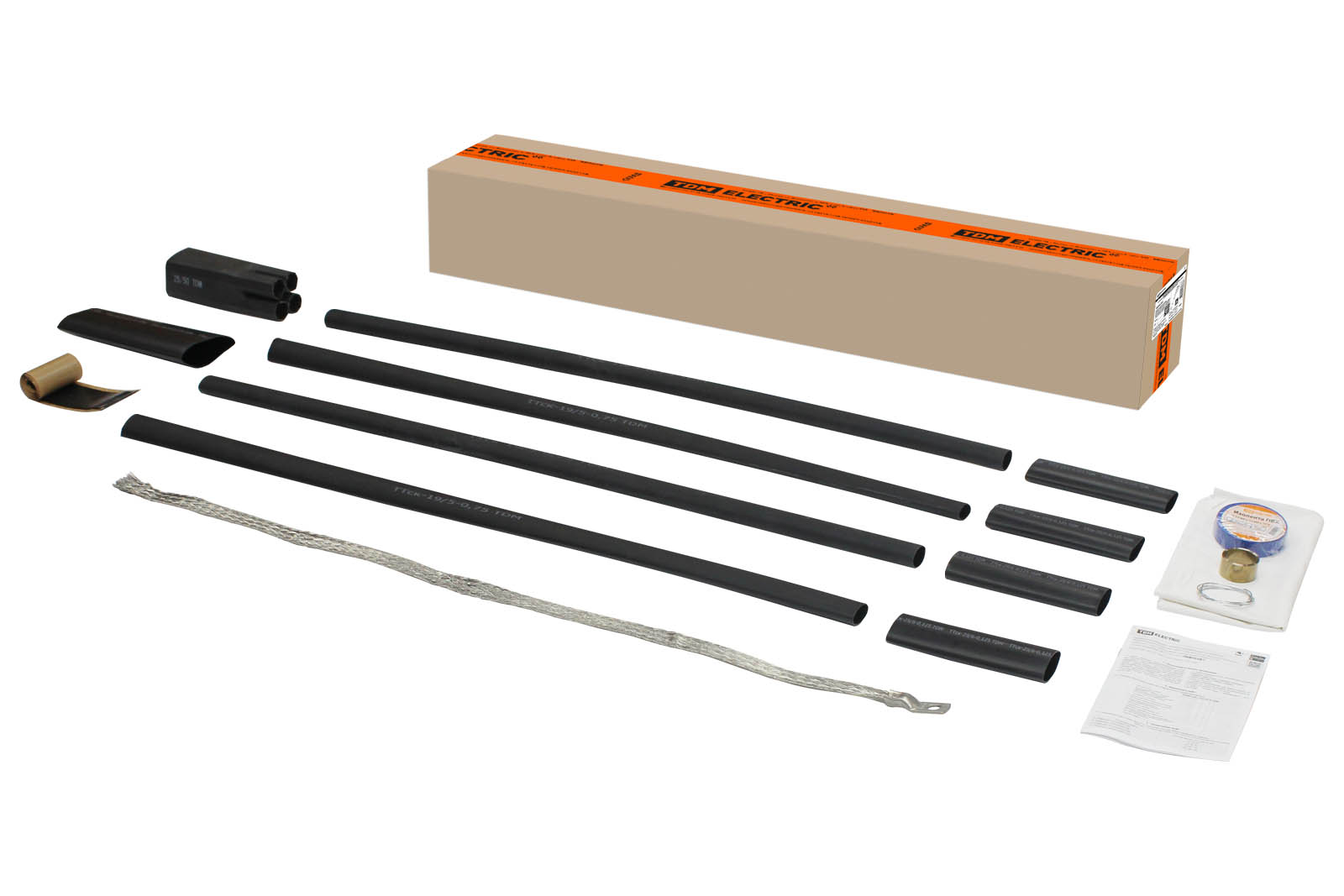

Муфта 4ПКВНтпБ1-25/50-БН TDM

SQ0556-2006

25/50

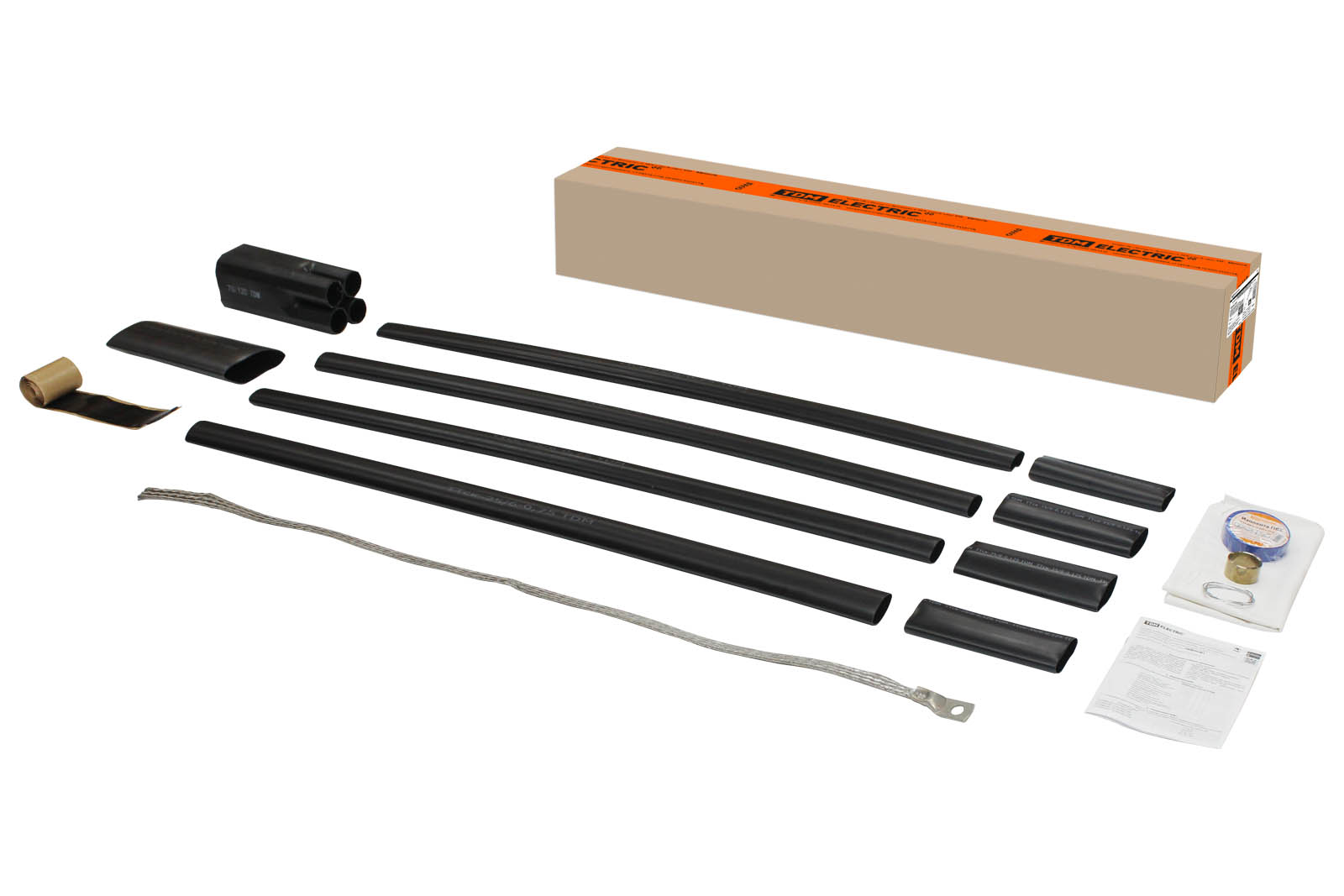

Муфта 4ПКВНтпБ1-70/120-БН TDM

SQ0556-2007

70/120

Муфта 4ПКВНтпБ1-150/240-БН TDM

SQ0556-2008

150/240

Муфта 5ПКВНтпБ1-10/25-БН TDM

SQ0556-2009

5

10/25

Муфта 5ПКВНтпБ1-25/50-БН TDM

SQ0556-2010

25/50Q

Муфта 5ПКВНтпБ1-70/120-БН TDM

SQ0556-2011

70/120

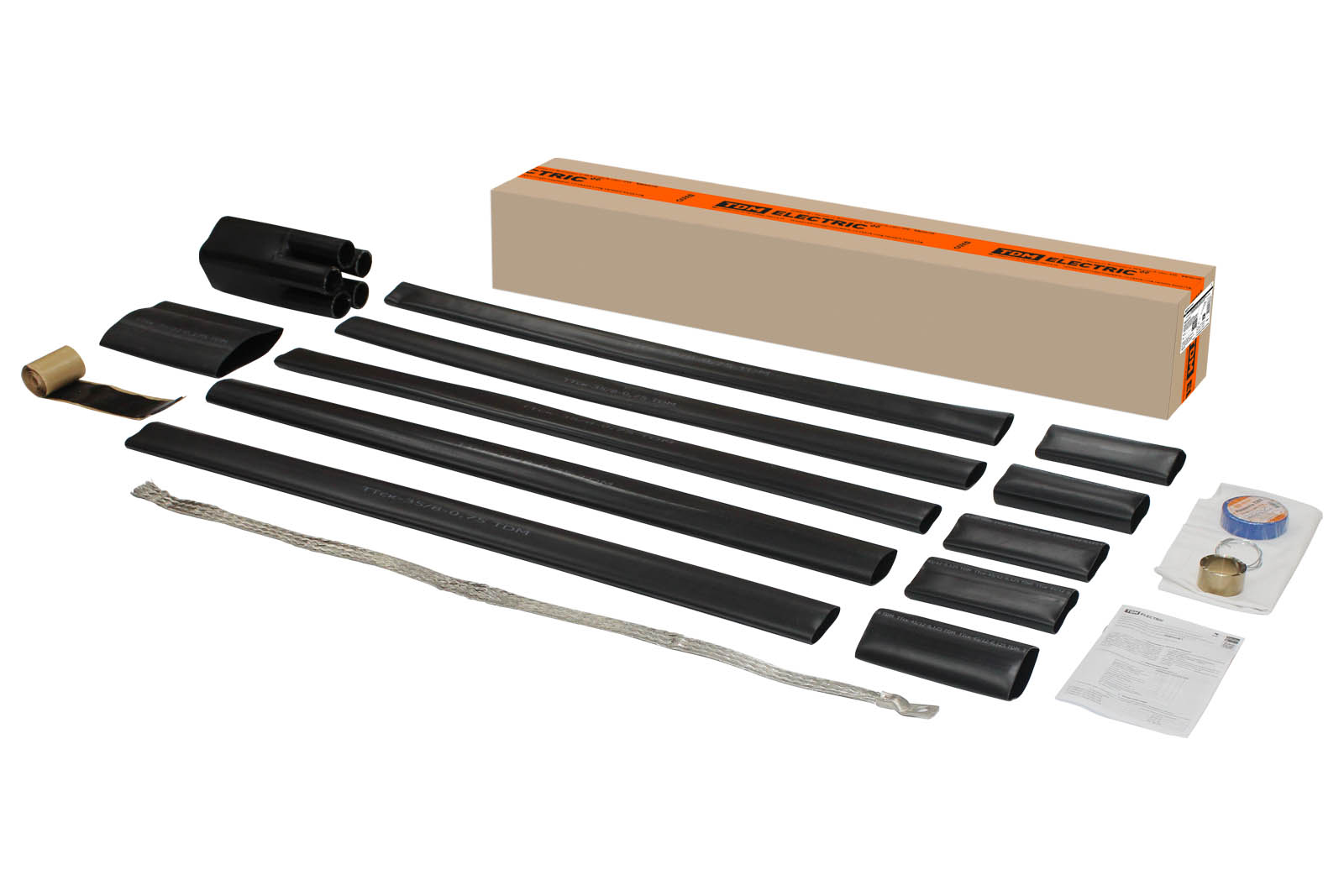

Муфта 5ПКВНтпБ1-150/240-БН TDM

SQ0556-2012

150/240
