Дифференциальные автоматы АД-2 и АД-4

Описание и назначение

Защита сетей от перегрузок и короткого замыкания.

Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.

Защита оборудования и электропроводки от перегрева при нарушении изоляции.

Применение

Строительные объекты.

Бытовое применение.

Жилищно-коммунальное хозяйство и офисы.

Промышленные здания.

Электрифицированные рекламные конструкции.

Материалы

Корпус и детали выполнены из пластика, не поддерживающего горение.

Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.

Конструкция

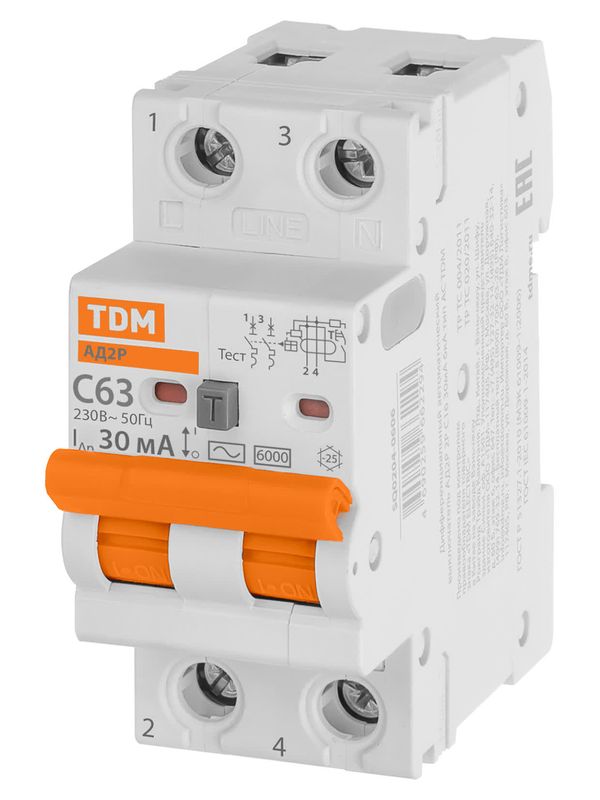

Дифференциальный автомат (АД) представляет собой устройство, в котором одновременно сочетаются функции автоматического выключателя и защитные свойства УЗО.

В блоке дифференциальной защиты предусмотрена кнопка возврат, которая, в случае срабатывания аппарата по дифференциальному току, выходит из корпуса и препятствует повторному включению аппарата без возврата ее в корпус.

Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.

На лицевой панели каждого полюса дифференциального автомата АД реализован механический индикатор положения контактов (включено/отключено).

Преимущества

Цена гораздо ниже, чем при покупке УЗО и автоматического выключателя, за счёт совмещения функций в одном изделии.

Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже.

Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата.

Аппараты АД2 и АД4 сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.

Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат начинающему монтажнику.

Экономичный вариант для бытового применения.

Дифференциальные автоматы

Тех. характеристики

Наименование параметра АД-2 АД-4

Значение

Номинальное рабочее напряжение Ue, В 230 400

Номинальная частота тока сети f, Гц 50

Номинальный отключающий дифференциальный ток (уставка) , мА 30

Номинальная включающая и отключающая способность, А 4500

Рабочая характеристика при наличии дифференциального тока АС

Время отключения при номинальном отключающем токе, не более, мс 40

Номинальный условный дифференциальный ток короткого замыкания 4500

Число полюсов 2 4

Электрическая износоустойчивость, циклов В/О 6000

Механическая износоустойчивость, циклов В/О 20000

Максимальное сечение присоединяемых проводников, мм2 Вход: 25 - для многожильного проводника, 35 - для одножильного Выход: 16/25 - для многожильного проводника, 25/35 - для одножильного

Категория применения по ГОСТ 14254-96 IP20

Диапазон рабочих температур, °C от -25 до +40

Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4

Наличие драгоценных металлов (серебро), г 0,5 2
