Пускатели электромагнитные ПМ12

Описание

Электрическая и механическая износостойкость магнитных пускателей ПМ12 TDM ЕLECTRIC аналогичны параметрам магнитных пускателей ПМ12 других российских производителей, но при этом пускатели ПМ12 TDM ЕLECTRIC снабжены более мощной контактной системой с эффективным дугогашением, имеют существенно меньшие тепловые потери на контактных переходах, высокое быстродействие при отключении, имеется большее количество дополнительных контактов, не требуется заземление основания корпуса.

Назначение

Для применения в схемах управления электроприводами на напряжение до 660 В переменного тока с частотой 50 Гц.

Защита управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз (при наличии тепловых реле ).

Применение

В стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором.

Преимущества

Широкий ряд номиналов тока среди аналогов до 500А.

Удобство замены катушек управления.

Компактная конструкция.

Эффективная система дугогашения.

Удобство подключения проводов и кабелей.

Наличие дополнительных контактов для использования в целях сигнализации, автоматизации и блокировки.

Аксессуары:

Платформа-переходник предназначена для быстрой замены в условиях эксплуатации вышедших из строя магнитных пускателей серии ПМ12 производства Schneider Electric «Уралэлектроконтактор» г. Медногорск, пускателями ПМ12 торговой марки TDM ELECTRIC, имеющими меньшие габаритные размеры, без дополнительных работ по сверлению новых установочных отверстий в панели.
Таблица аналогов

Производитель Наименование

TDM Electric серия ПМ12 TDM Electric

ОАО «Кашинский завод электроаппаратуры» г. Кашин серия ПМ12 (ПМ12-125), серия КЭ12 (КЭ12-160, КЭ12-180)

Schneider Electric «Уралэлектроконтактор» г. Медногорск серия ПМ12 (ПМ12-100150, ПМ12-160150, ПМ12-250150)

Тех. характеристики

ПМ12- 01015(0/1)

Наименование параметра Значение

Номинальный ток, А10

Напряжение по изоляции, Ui, В600

Номинальное напряжение Un, В230, 400, 660

Условный тепловой ток Ith (t°=40°), категория применения АС-1, А1000

ПМ12-01615(0/1)

Наименование параметра Значение

Номинальный ток, А16

Напряжение по изоляции, Ui, В600

Номинальное напряжение Un, В230, 400, 660

Условный тепловой ток Ith (t°=40°), категория применения АС-1, А1000

ПМ12-02515(0/1)

Наименование параметра Значение

Номинальный ток, А25

Напряжение по изоляции, Ui, В600

Номинальное напряжение Un, В230, 400, 660

Условный тепловой ток Ith (t°=40°), категория применения АС-1, А3000

ПМ12-04015(0/1)

Наименование параметра Значение

Номинальный ток, А40

Напряжение по изоляции, Ui, В600

Номинальное напряжение Un, В230, 400, 660

Условный тепловой ток Ith (t°=40°), категория применения АС-1, А3000

ПМ12-063150

Наименование параметра Значение

Номинальный ток, А63

Напряжение по изоляции, Ui, В600

Номинальное напряжение Un, В230, 400, 660

Условный тепловой ток Ith (t°=40°), категория применения АС-1, А3000

ПМ12-100100

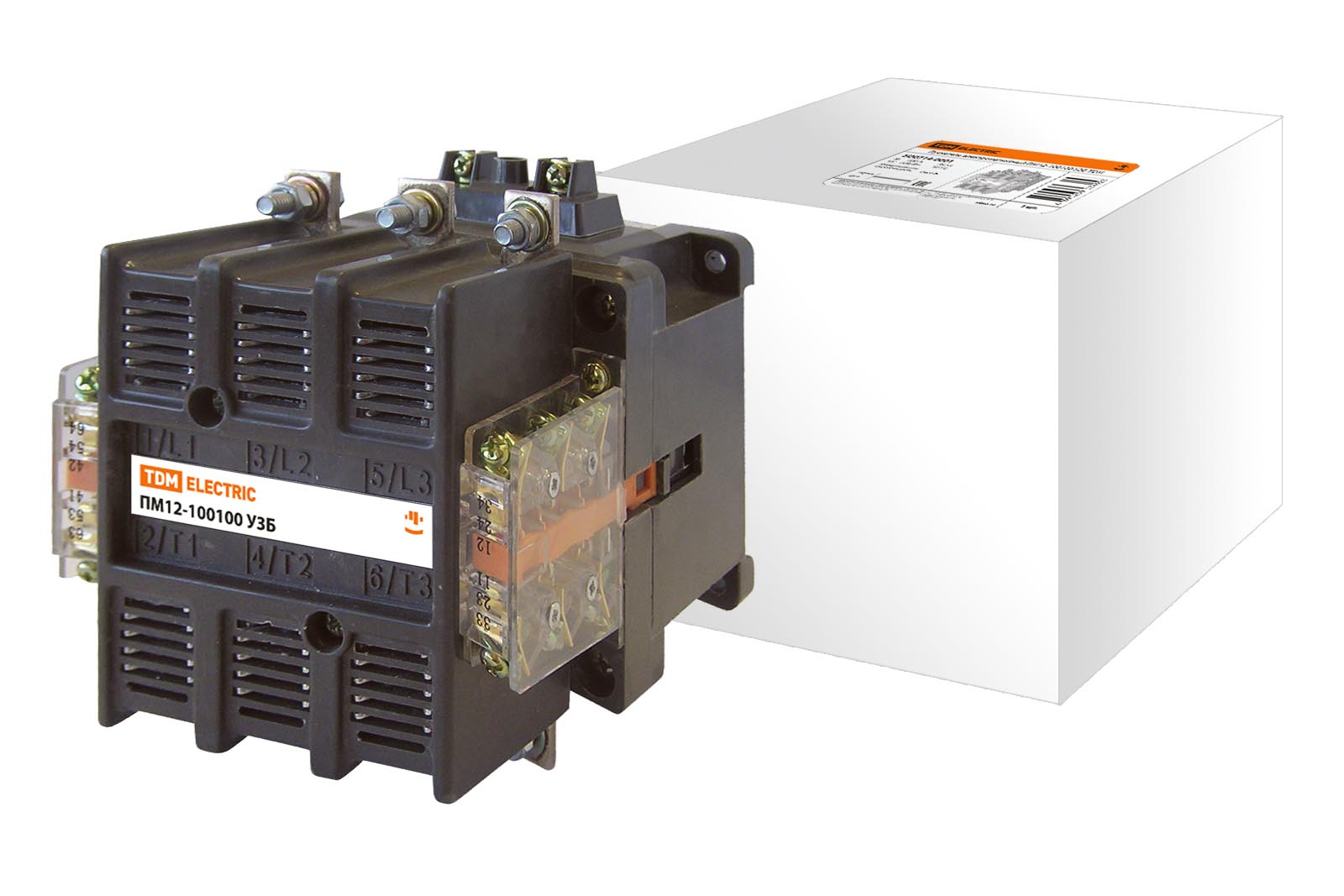

Наименование параметра Значение

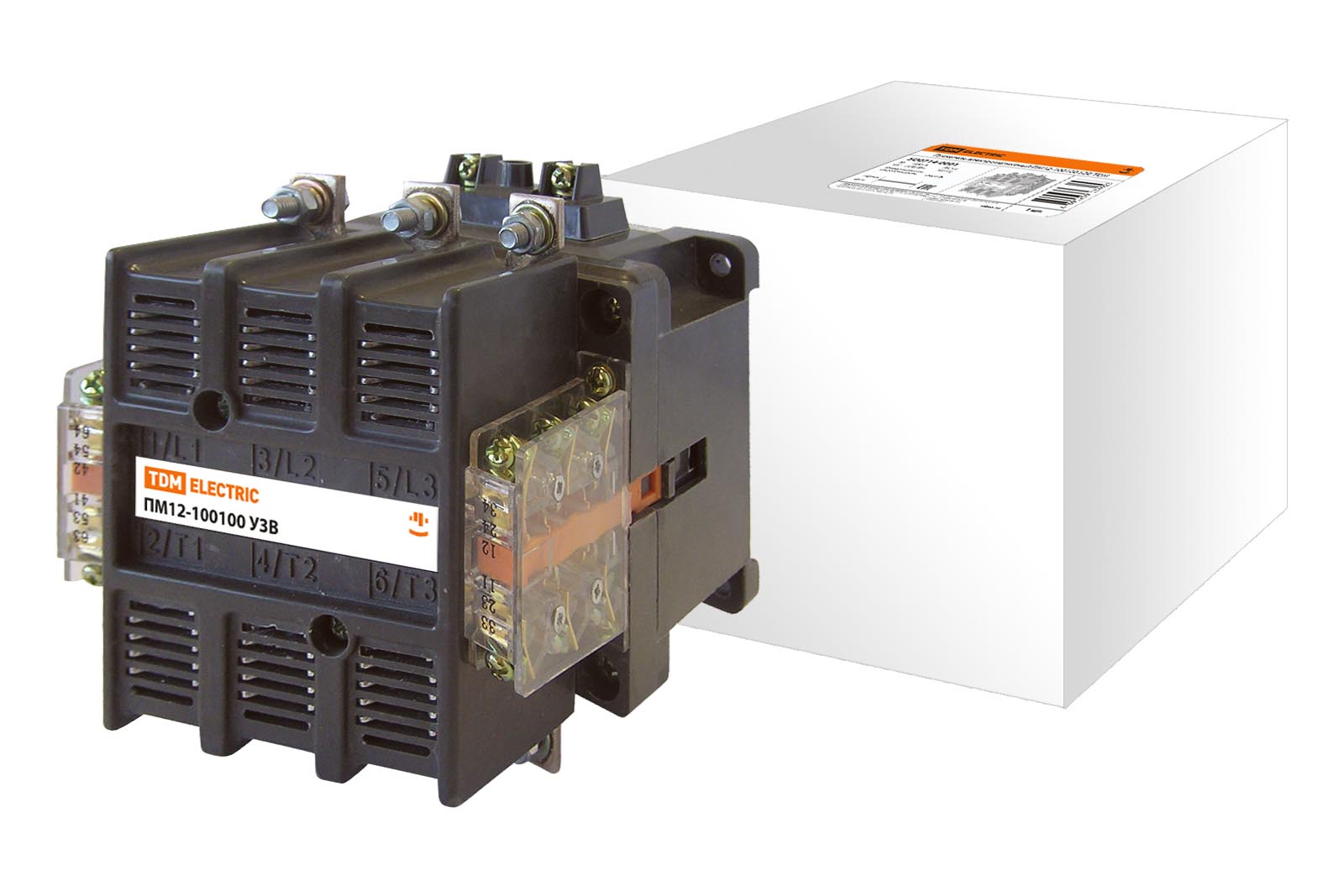

Номинальный ток, А 100

Напряжение по изоляции, Ui, В 690

Номинальное напряжение Un, В 220, 380, 660

Мощность управляемого электродвигателя в АС-3, кВт 30, 45, 75

Номинальный рабочий ток в категории применения, ААС-1 125

АС-2 100, –, 80

АС-3 100, –, 80

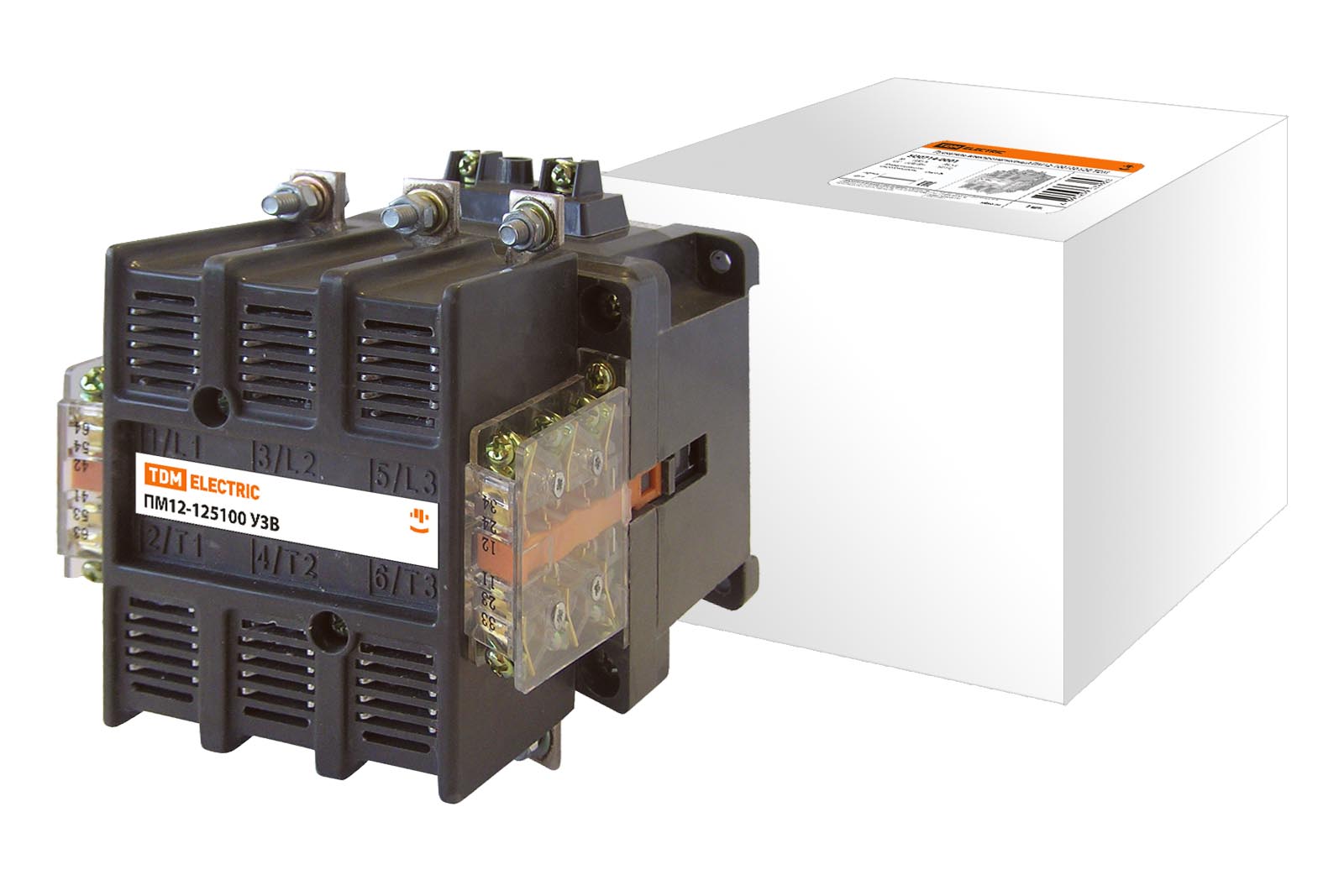

ПМ12-125100

Наименование параметра Значение

Номинальный ток, А 125

Напряжение по изоляции, Ui, В 690

Номинальное напряжение Un, В 220, 380, 660

Мощность управляемого электродвигателя в АС-3, кВт 37, 55, 75

Номинальный рабочий ток в категории применения, ААС-1 125

АС-2 125, –, 80

АС-3 125, –, 80

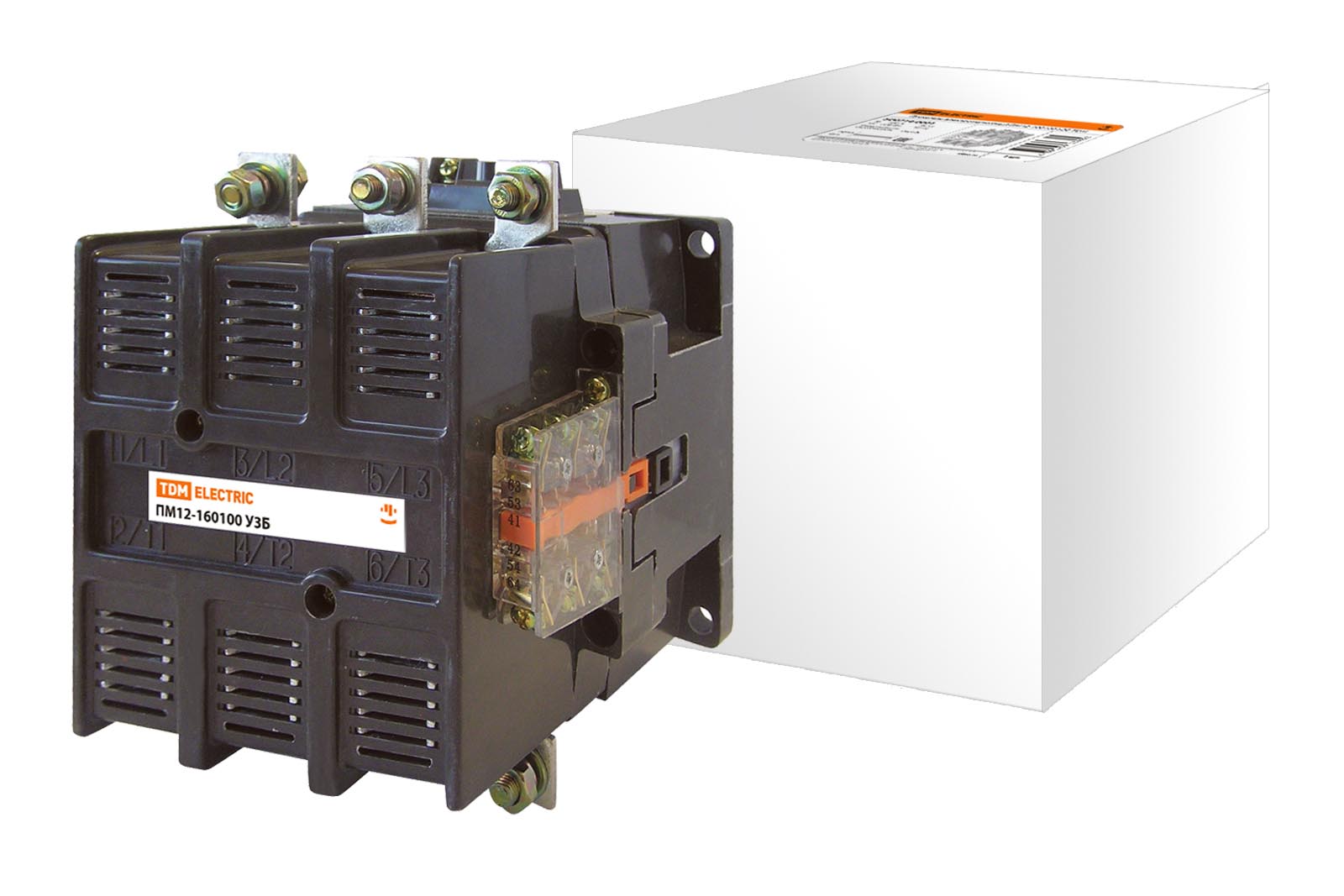

ПМ12-160100

Наименование параметра Значение

Номинальный ток, А 160

Напряжение по изоляции, Ui, В 690

Номинальное напряжение Un, В 220, 380, 660

Мощность управляемого электродвигателя в АС-3, кВт 45, 75, 110

Номинальный рабочий ток в категории применения, ААС-1 250

АС-2 160, –, 125

АС-3 160, –, 125

ПМ12-200100

Наименование параметра Значение

Номинальный ток, А 200

Напряжение по изоляции, Ui, В 690

Номинальное напряжение Un, В 220, 380, 660

Мощность управляемого электродвигателя в АС-3, кВт 55, 90, 110

Номинальный рабочий ток в категории применения, ААС-1 250

АС-2 200, –, 125

АС-3 200, –, 125

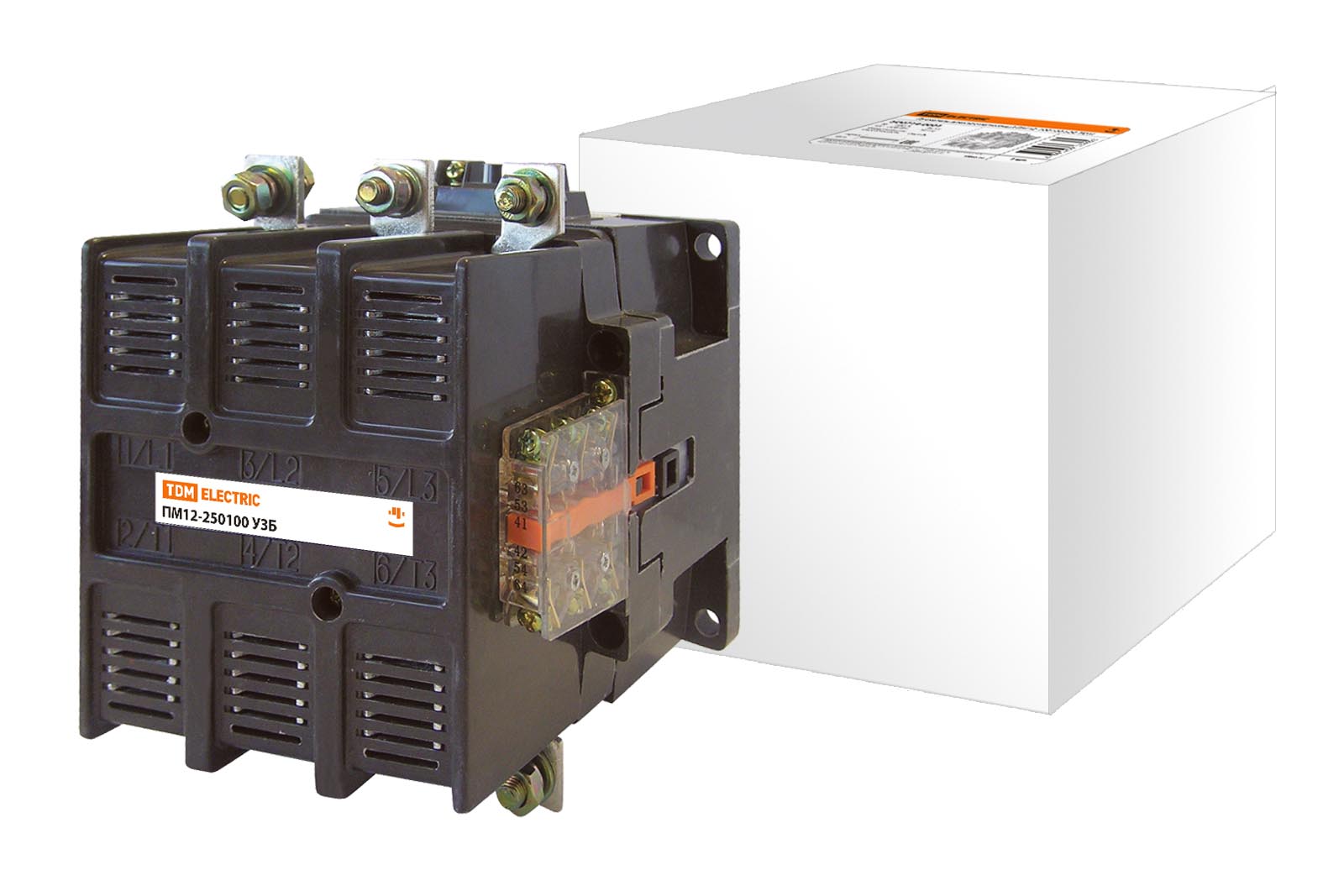

ПМ12-250100

Наименование параметра Значение

Номинальный ток, А 250

Напряжение по изоляции, Ui, В 690

Номинальное напряжение Un, В 220, 380, 660

Мощность управляемого электродвигателя в АС-3, кВт 75, 110, 132

Номинальный рабочий ток в категории применения, ААС-1 250

АС-2 250, –, 125

АС-3 250, –, 125

ПМ12-315100

Наименование параметра Значение

Номинальный ток, А 315

Напряжение по изоляции, Ui, В 690

Номинальное напряжение Un, В 220, 380, 660

Мощность управляемого электродвигателя в АС-3, кВт 90, 160, 300

Номинальный рабочий ток в категории применения, ААС-1 500

АС-2 –, –, 315

АС-3 –, –, 315

ПМ12-400100

Наименование параметра Значение

Номинальный ток, А 400

Напряжение по изоляции, Ui, В 690

Номинальное напряжение Un, В 220, 380, 660

Мощность управляемого электродвигателя в АС-3, кВт 110, 220, 300

Номинальный рабочий ток в категории применения, ААС-1 500

АС-2 400, –, 315

АС-3 400, –, 315

ПМ12-500100

Наименование параметра Значение

Номинальный ток, А 500

Напряжение по изоляции, Ui, В 690

Номинальное напряжение Un, В 220, 380, 660

Мощность управляемого электродвигателя в АС-3, кВт 150, 280, 300

Номинальный рабочий ток в категории применения, ААС-1 500

АС-2 500, –, 315

АС-3 500, –, 315
