Муфты ПСтБ с соединителями/гильзами

Описание

Назначение

Для соединения бронированных металлическими лентами кабелей с пластмассовой (ПВХ и СПЭ) изоляцией на напряжение до 1кВ.

Применение

С кабелями типов АВБбШв, АПвБбШв, АПвБбШп, ВБбШв, ПвБбШв, ПвБбШп и их аналогами.

Материал

Полиолефин, модифицированный потоком быстрых электронов.

Конструкция

Термоусаживаемый кожух;
Термоусаживаемые трубки на соединители;
Узел непаяного заземления;
Болтовые соединители
Не засыхающий водонепроницаемый герметик.

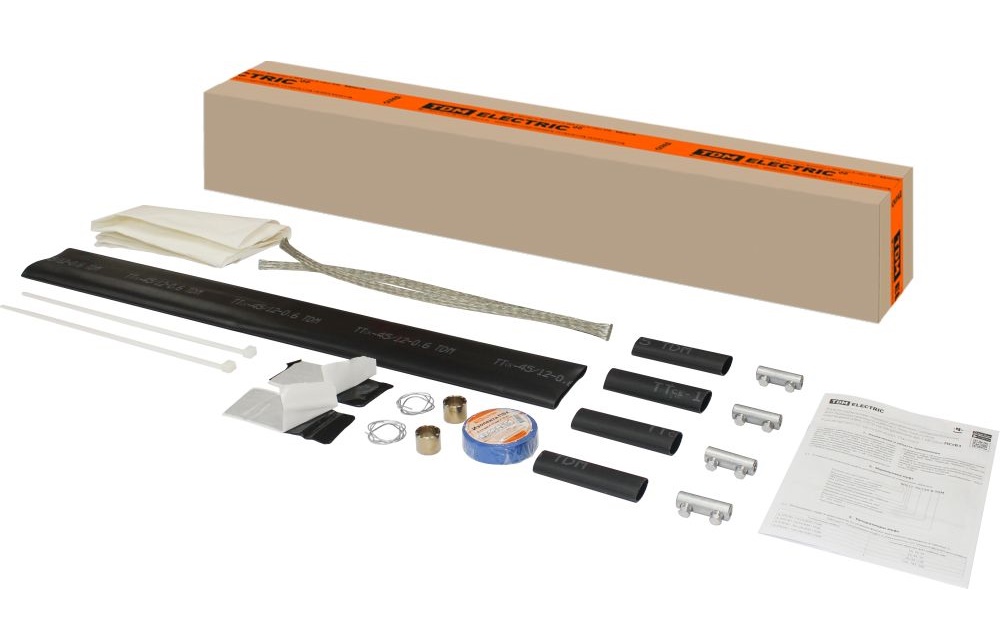

Состав комплекта

Термоусаживаемые трубки изоляции соединителей/гильз. Типоразмером от 19/5 до 45/12 мм;
Термоусаживаемая трубка-кожух. Типоразмером от 45/12 до 115/34 мм;
Соединители/гильзы кабельные с контактными болтами СБ. Типоразмером от 10/25 до 150/240 кв. мм;
Жила заземления;
Пружины роликовые постоянного давления;
Проволока оцинкованная вязальная;
Салфетка техническая;
Хомуты нейлоновые;
Герметик ГКВ;
Изолента ПВХ;
Рукав (пакет) ПВД монтажный;
Коробка упаковочная;
Инструкция по монтажу, комплектовочная ведомость, паспорт.

Преимущества

Простота монтажа.
Имеют высокие изоляционные свойства и герметичность.
Устойчивы к ультрафиолетовому излучению и воздействию климатических факторов.
Применяются с кабелями как с медными, так и с алюминиевыми жилами.
Термоплавкий клей, нанесенный на внутреннюю поверхность трубок, обеспечивает полную герметичность муфты после монтажа.
В комплекте узел напаянного заземления для быстрого и простого монтажа.
В комплекте кабельные соединители с контактными болтами.
Универсальность: возможен монтаж с гильзами под опрессовку.
Совместимы с кабелями с нулевой жилой пониженного сечения.
В комплект входит не засыхающий, водонепроницаемый герметик для герметизации термоусаживаемого кожуха при его усадке.

Структура условного обозначения

Упаковка

Индивидуальная – полиэтиленовый рукав (SQ0557-4005/4006/4007);
Транспортная – коробка из гофрокартона (индивидуальная для SQ0557-4008).

Тех. характеристики

Наименование

Артикул

Кол-во жил кабеля

Диапазон сечений жил кабеля, кв. мм

Муфта 4ПСтБ1-10/25-Б TDM

SQ0557-4005

4

от 10 до 25 мм2

Муфта 4ПСтБ1-25/50-Б TDM

SQ0557-4006

4

от 25 до 50 мм2

Муфта 4ПСтБ1-70/120-Б TDM

SQ0557-4007

4

от 70 до 120 мм2

Муфта 4ПСтБ1-150/240-Б TDM

SQ0557-4008

4

от 150 до 240 мм2

Муфта 5ПСтБ1-10/25-Б TDM

SQ0557-4009

5

от 10 до 25 мм2

Муфта 5ПСтБ1-25/50-Б TDM

SQ0557-4010

5

от 25 до 50 мм2

Муфта 5ПСтБ1-70/120-Б TDM

SQ0557-4011

5

от 70 до 120 мм2

Муфта 5ПСтБ1-150/240-Б TDM

SQ0557-4012

5

от 150 до 240 мм2
