Арматура для СИП - зажимы ответвительные

Описание и назначение

Арматура предназначена для крепления самонесущих изолированных проводов (СИП) на опорах и фасадах зданий, подключения потребителей (абонентов), подключения СИП к неизолированным линиям, а так же для ввода в трансформаторные подстанции и соединения с силовым кабелем.

Применение

Для соединения и подвески воздушных линий электропередач до 1 кВ.

Материалы

Полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям.
Металлический сплав, устойчивый к воздействию коррозии.

Преимущества

Простота монтажных работ, возможность подключения новых абонентов под напряжением, тем самым не отключая остальных потребителей от энергоснабжения и как следствие сокращение сроков ремонта и монтажа.
Улучшение общей эстетики в городских условиях.

Зажим герметичный ответвительный прокалывающий ЗГОП 16-95/1,5-10 (P6, P616, SLIW11.1, TTD 051) TDM SQ0412-0001

Корпус изготовлен из полиамида РА-66 +50% GF (GF - стекловолокно) (Многие дешевые прокалывающие зажимы изготавливают из полиамида РА 6, этот полиамид имеет большую гигроскопичность и со временем разрушается особенно при атмосферных перепадах температуры и влажности). Контактные пластины изготовлены из луженого медного сплава. Фиксирующий болт-повышенный класс прочности (8,8) Уплотняющая (герметизирующая) эластичная прокладка выполнена из морозостойкого материала TPEE+.

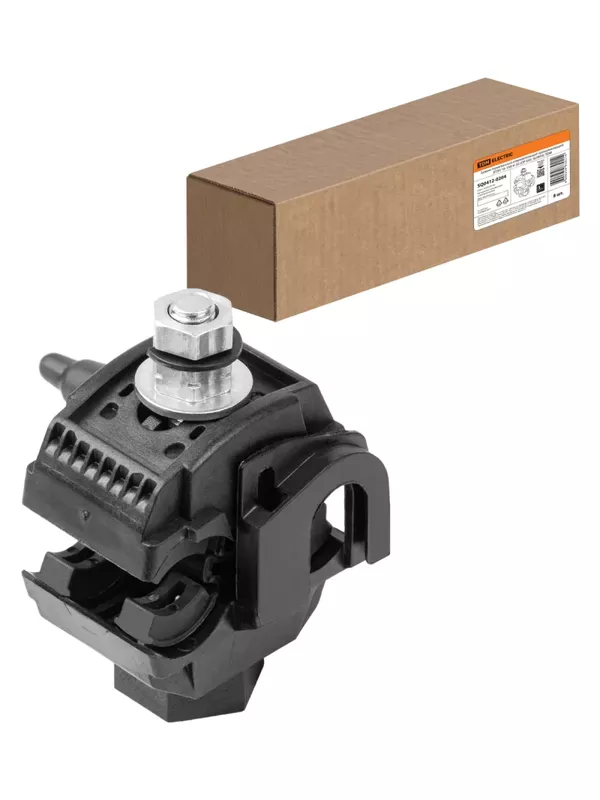

Зажим герметичный ответвительный прокалывающий ЗГОП 16-95/2,5-35 (P 645, SLIW 54, TTD 151) TDMSQ0412-0005

Корпус изготовлен из полиамида РА-66 +50% GF (GF - стекловолокно) (Многие дешевые прокалывающие зажимы изготавливают из полиамида РА 6, этот полиамид имеет большую гигроскопичность и со временем разрушается особенно при атмосферных перепадах температуры и влажности). Контактные пластины изготовлены из луженого алюминиевого сплава. Фиксирующий болт-повышенный класс прочности (8,8) Уплотняющая (герметизирующая) эластичная прокладка выполнена из морозостойкого материала TPEE+. Более широкий диапазон сечения магистрали.

Зажим герметичный ответвительный прокалывающий ЗГОП 16-150/16-95 (P 70, P95, P3X-95, SLIW17.1) TDMSQ0412-0003

Зажим ответв. влагозащ. прокалывающий с раздельной затяжкой болтов ЗОВРЗБ-1С 35-95/4-50 (Р71) TDMSQ0412-0006

Контактная часть изготовлена из алюминиевого сплава методом экструзии. Защитный кожух изготовлен из морозо - и ультрафилотеостойкого полимера TPR.

Зажим герметичный для ответвления от неизол. проводника ЗГОНП 16-95/1,5-10 (N616) TDMSQ0412-0008

Контактные пластины со стороны ВЛИ (голого провода) выполнены в виде плашек, что увеличивает площадь соприкосновения с голым проводом и равномерной распределением нагрузки на провод. У подобных аналогов пластины имеют меньшую площадь соприкосновения, из за этого происходить передавливание голого провода и частичное его повреждение. Данная проблема особенно проявляется при монтаже зажимов на старых линиях где голый провод в виду старения подвержен разрушению. Корпус изготовлен из полиамида РА-66 +50% GF (GF - стекловолокно) (Многие дешевые прокалывающие зажимы изготавливают из полиамида РА 6, этот полиамид имеет большую гигроскопичность и со временем разрушается особенно при атмосферных перепадах температуры и влажности). Контактные пластины изготовлены из луженого медного сплава (ЗГОНП 16-95/1,5-10) и луженого алюминиевого сплава (ЗГОНП 16-120/16-35). Фиксирующий болт-повышенный класс прочности (8,8) Уплотняющая (герметизирующая) эластичная прокладка выполнена из морозостойкого материала TPEE+.

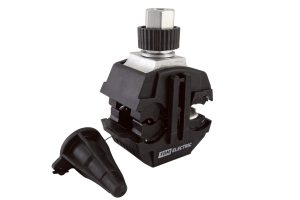

Зажим герметичный для ответвления от неизол. проводника ЗГОНП 16-120/16-35 (N640, RDP25/CN) TDMSQ0412-0009



Тех. характеристики

Диапазон рабочих температур, ⁰С

от -60 до +80

Температура монтажа, ⁰С

от -15 до +60
