Клеммы пружинные соединительные КСП

Описание и назначение

Клеммы КСП предназначены для присоединения и ответвления одножильных и многожильных медных проводников в электрических цепях переменного тока напряжением до 450 В.

Применение

Для подключения осветительного и вентиляционного оборудования..

Материалы

ПВХ, не поддерживающий горение.

Сталь электротехническая.

Преимущества

Быстрое и надежное соединение проводников без применения профессионального инструмента и специальных навыков.

От двух до пяти зажимов в одном корпусе.

Клеммы имеют маркировку («фаза», «ноль», «земля») на подвижной части зажима для удобства монтажа.

Максимальный ток: от 10 до 16 А.

Диапазон рабочих температур: от -60 до +40 0С.

Наличие клемм с монтажными ножками, с заземляющим контактом.

Наличие в корпусе клеммы отверстий для снятия показаний электрических параметров сети без отсоединения клемм.

Комплектация

Клеммы.

Для клемм с заземляющим контактом набор контактов в пакете с zip-lock замком.

Полиэтиленовый пакет со стикером.

Паспорт.

Тех. характеристики

Номенклатура Артикул Количество подключаемых проводников, шт. Монтажная ножка Заземление Максимальный ток, А

Клемма пружинная соединительная КСП-2P, 10 A TDM SQ0510-0102 2 - - 10

Клемма пружинная соединительная КСП-3P, 10 A TDM SQ0510-0103 3 - -

Клемма пружинная соединительная КСП2-L+N, 16 A TDM SQ0510-0105 2 - - 16

Клемма пружинная соединительная КСПн2-L+N, 16 A, с монтажной ножкой TDM SQ0510-0106 + -

Клемма пружинная соединительная КСП3-L+N+PE, 16 A TDM SQ0510-0107 3 - -

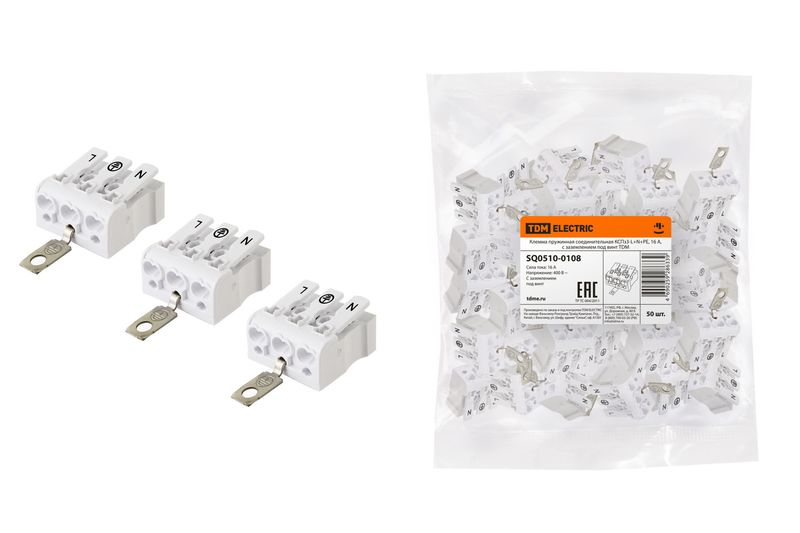

Клемма пружинная соединительная КСПз3-L+N+PE, 16 A, с заземлением под винт TDM SQ0510-0108 - +

Клемма пружинная соединительная КСПн3-L+N+PE, 16 A, с монтажной ножкой TDM SQ0510-0109 + -

Клемма пружинная соединительная КСПнз3-L+N+PE, 16 A, с монтажной ножкой и заземлением под винт TDM SQ0510-0110 + +

Клемма пружинная соединительная КСП4-2L+N+PE, 16 A TDM SQ0510-0111 4 - -

Клемма пружинная соединительная КСПз4-2L+N+PE, 16 A, с заземлением подвинт TDM SQ0510-0112 - +

Клемма пружинная соединительная КСПн4-2L+N+PE, 16 A, с монтажной ножкой TDM SQ0510-0113 + -

Клемма пружинная соединительная КСПнз4-2L+N+PE, 16 A, с монтажной ножкой и заземлением под винт TDM SQ0510-0114 + +

Клемма пружинная соединительная КСП5-3L+N+PE, 16 A TDM SQ0510-0115 5 - -

Клемма пружинная соединительная КСПз5-3L+N+PE, 16 A, с заземлением под винт TDM SQ0510-0116 - +

Клемма пружинная соединительная КСПн5-3L+N+PE, 16 A, с монтажной ножкой TDM SQ0510-0117 + -

Клемма пружинная соединительная КСПнз5-3L+N+PE, 16 A, с монтажной ножкой и заземлением под винт TDM SQ0510-0118 + +
