Светильники LED ДСО SYS 46 (линейные) TDM

Описание

Назначение

Светильники предназначены для внутреннего освещения офисных, торговых и складских помещений.

Конструкция и материалы

Корпус светильников изготовлен из стального проката, покрыт белой порошковой эмалью.

Рассеиватель из полистирола «призма мини».

В корпусе светильников установлены светодиодные линейки и драйвер.

Светильники поставляются в 2-х модификациях:

проходной светильник укомплектован магистральным проводом.

концевой.

Преимущества

Светильники можно использовать как для одиночного монтажа, так и для создания непрерывных световых линий. В ассортименте аксессуаров три вида соединителей, позволяющие создать различные геометрические формы световых линий: угловой, Т-образный, крестовой.

Способ установки – подвесной с помощью тросовых подвесов.

Высокий световой поток, энергоэффективность более 100 лм/Вт.

Высокий ресурс работы.

Простой и удобный монтаж.

Каждый светильник снабжен индивидуальным стикером с необходимой информацией и штрихкодом.

Монтаж линии

- В первый проходной светильник завести обесточенный провод в гофрированной трубе через отверстие в заглушке. Сдвинуть рассеиватель и панель со светодиодными линейками на 10 см. Подключить провод к клеммной колодке. Вернуть рассеиватель и светодиодную линейку на место.

- Проходные светильники соединяются между собой при помощи соединительного комплекта. На месте линейного стыка устанавливается декоративная скоба.

- Для подключения следующего светильника сдвинуть рассеиватель и панель со светодиодными линейками на 10 см. Магистральный провод предыдущего светильника подсоединить к клеммной колодке. Вернуть рассеиватель и светодиодную линейку на место. Последним в линии установить концевой светильник с глухой торцевой заглушкой.

- Подвесить собранную линию на месте монтажа при помощи тросовых подвесов.

Тех. характеристики

Наименование параметраЗначение

Напряжение питания, В 176-267

Мощность, Вт 34

Световой поток, Лм 3400

Габаритные размеры, мм 1480х72х32

Коэффициент можности, PF ≥0,9

Индекс цветопередачи Ra ≥80

Диапазон рабочих температур, °С от -15 до +40

Степень защиты IP20

Климатическое исполнение УХЛ4

Электромагнитная совместимость соотвествует

Класс защиты от поражения электрическим током I

Тип корпуса окрашенная сталь

Упаковка

Наименование Артикул Транспортная упаковка

Количество, шт. Вес, кг Габаритные размеры, мм

Ширина Высота Длина

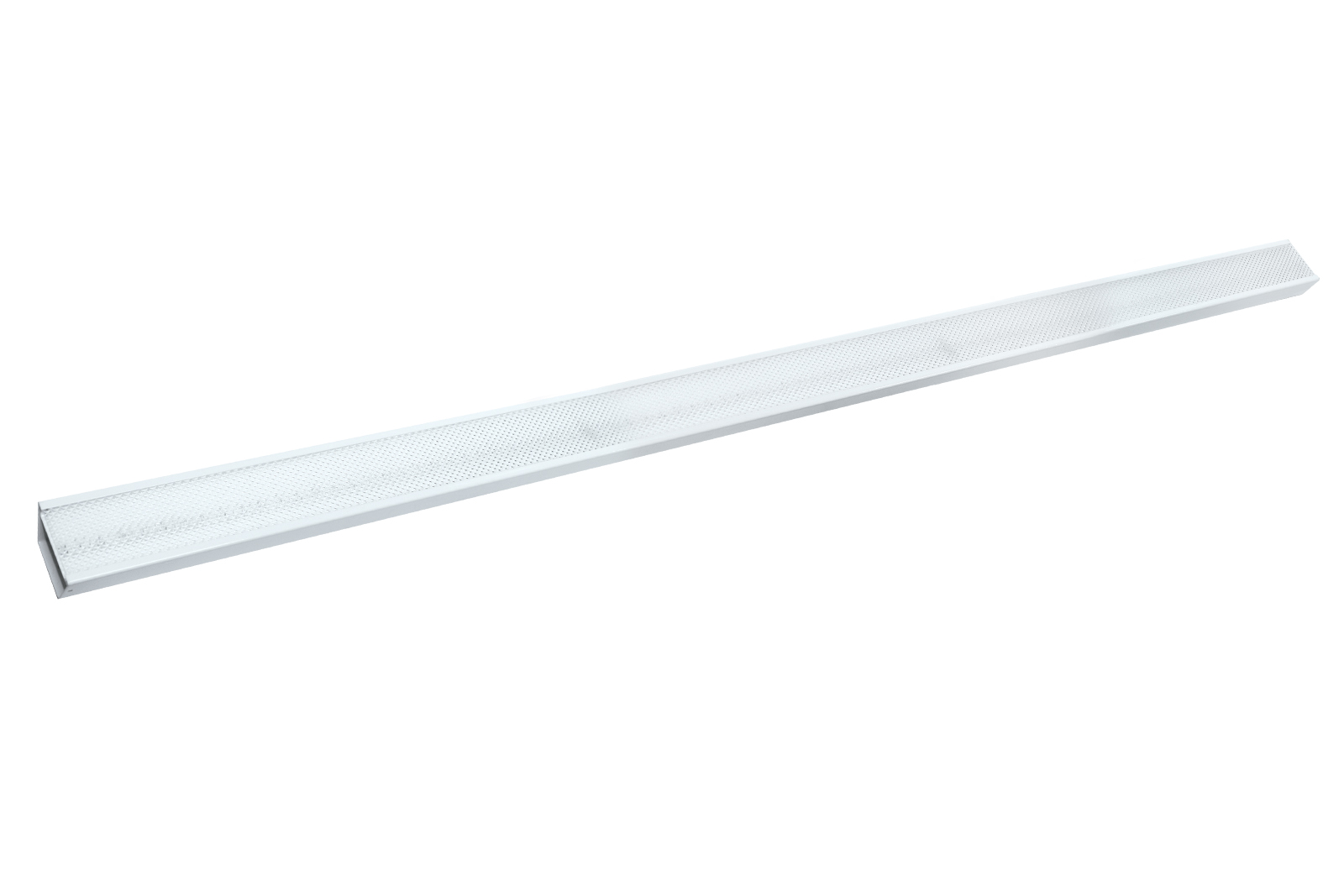

Светильник ДСО SYS 46-032-30-3 34 Вт 3400 лм 3000 К IP20 (концевой, призма) TDM SQ0329-5102 4 8,95 0,155 0,9 1,52

Светильник ДСО SYS 46-032-30-3 34 Вт 3400 лм 3000 К IP20 (проходной, призма) TDM SQ0329-5103 4

Светильник ДСО SYS 46-032-40-3 34 Вт 3400 лм 4000 К IP20 (концевой, призма) TDM SQ0329-5100 4

Светильник ДСО SYS 46-032-40-3 34 Вт 3400 лм 4000 К IP20 (проходной, призма) TDM SQ0329-5101 4

Светильник ДСО SYS 46-032-50-3 34 Вт 3400 лм 5000 К IP20 (концевой, призма) TDM SQ0329-5104 4

Светильник ДСО SYS 46-032-50-3 34 Вт 3400 лм 5000 К IP20 (проходной, призма) TDM SQ0329-5105 4

Скоба декоративная SYS 468 TDM SQ0329-5120 100 1,72 0,13 0,3 0,13

Заглушка торцевая глухая SYS 4651 TDM SQ0329-5121 100 2,92

Заглушка торцевая с отверстием SYS 4651 TDM SQ0329-5122 100 2,92

Соединитель крестовой SYS 463 TDM SQ0329-5123 6 1,65

Соединитель угловой SYS 464 TDM SQ0329-5124 6 1,53

Соединительный комплект SYS 467 TDM SQ0329-5125 100 4,52

Соединитель Т-образный SYS 4641 TDM SQ0329-5126 6 1,66

Подвес тросовый 1,5м (2 шт.) TDM SQ0329-0293 50 1,9
