Металлокорпуса - корпуса ШРС

Описание и назначение

Сборка вводно-распределительных устройств, обеспечивающих прием, распределение и учет электрической энергии напряжением 380/220 В трехфазного переменного тока частоты 50 Гц.

Применение

В производственных помещениях;

В объектах промышленности и инфраструктуры.

Материалы

Корпус — сертифицированная российская сталь (ГОСТ);

Покрытие корпуса — текстурированный полиэстеровый порошок.

Преимущества

Степень защиты IP31 / IP54;

Простота конструкции;

Высококачественное порошковое покрытие;

Удобство монтажа.

Условные обозначения

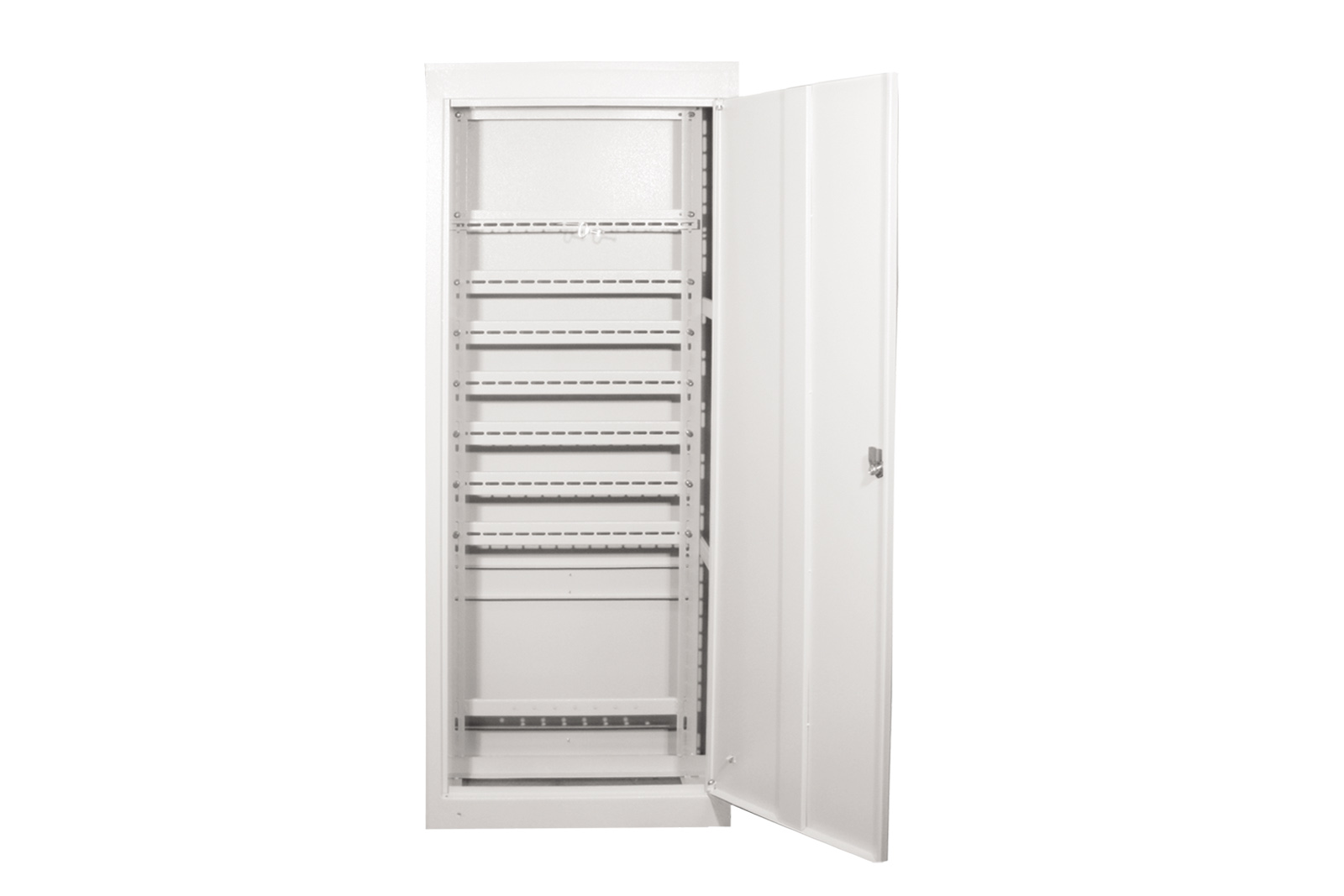

Корпус ШРС-1

Ш — шкаф;

Р — распределительный;

С — силовой;

1 — типоразмер.

Конструкция

Корпус с установленной дверью и боковыми панелями;

Съёмная задняя стенка;

Перенавешиваемая дверь;

Панель для ввода кабеля (для IP54);

Монтажные панели в комплекте:

Н=70мм перфорированная — 6 шт;

Н=50мм — 2 шт;

Планка заземления — 1 шт (для IP 31).

Цоколь 100мм (для IP54).

Тех. характеристики

Наименование параметра Значение

Вид установки - Напольный

Степень защиты - IP31 / IP54

Толщина металла - 1,0 — 1,5 мм

Цвет корпуса - RAL 7035

Номинальный ток - 630 А
Климатическое исполнение - УХЛ4 для IP31 / УХЛ2 для IP54

Габаритные размеры

IP31
ВРУ моноблочный

НаименованиеH, ммL, ммB, ммl, ммb, мм

ШРС-11602,5700300578195

ШРС-21602,5500300378195

ШРС-31702,5700400578295

ВРУ моноблочный1702,5800450678345

IP54

НаименованиеH, ммH1, ммL, ммL1, ммL2, ммb, ммb1, ммb2, мм

ШРС-11602,51340700620660318298240

ШРС-21602,51340500420460318298240

ШРС-31702,51440700620660418398340
