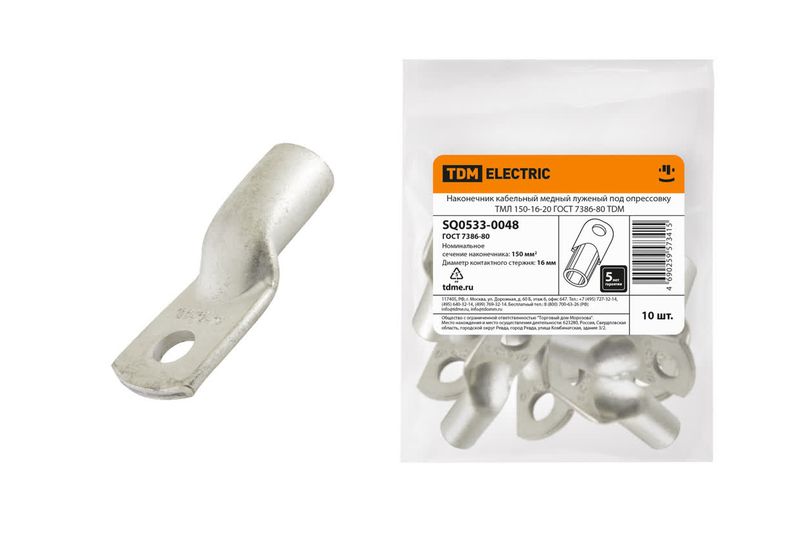

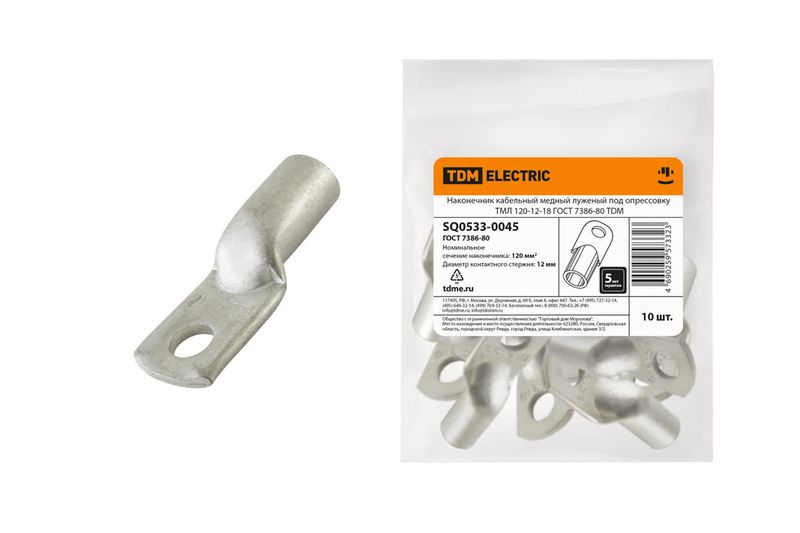

Наконечники ТМЛ ГОСТ 7386-80

Описание и назначение

Для оконцевания проводов и кабелей с медными жилами.

Применение

Для присоединении их к медным шинам и выводам электротехнических устройств.
Для кабелей напряжением до 35 кВ.

Материалы

Изготовляются из медной трубы марки М2.
Покрытие— электролитическое лужение.

Преимущества

Соответствуют ГОСТ 7386-80.

Структура условного обозначения
ТМЛ - 70 – 12 – 13

Т – «Труба» - полуфабрикат, из которого изготовлен наконечник
М – «Медь» - материал, из которого изготовлен наконечник
Л – «Луженый» - покрытие
70 – номинальное сечение наконечника, мм2
12 – диаметр контактного стержня, мм
13 – внутренний диаметр хвостовика, мм

Тех. характеристики

Наименование

Артикул

Сечение жилы, мм²

Диаметр контактного стержня, мм

Внутренний диаметр хвостовика (d1), мм

Размеры d L R B, не более

Наконечник ТМЛ 2,5-4-2,6 SQ0533-0015 2,5 4 2,6 5 28 4,3 8

Наконечник ТМЛ 2,5-5-2,6 SQ0533-0000 5 5,3 10

Наконечник ТМЛ 2,5-6-2,6 SQ0533-0016 6 6,4 12

Наконечник ТМЛ 4-4-3 SQ0533-0017 4 4 3 32 4,3 8

Наконечник ТМЛ 4-5-3 SQ0533-0001 5 5,3 10

Наконечник ТМЛ 4-6-3 SQ0533-0021 6 6,4 12

Наконечник ТМЛ 6-4-4 SQ0533-0018 6 4 4 6 4,3 9

Наконечник ТМЛ 6-5-4 SQ0533-0002 5 5,3 10

Наконечник ТМЛ 6-6-4 SQ0533-0022 6 6,4 12

Наконечник ТМЛ 10-5-5 SQ0533-0019 10 5 5 8 40 5,3 11

Наконечник ТМЛ 10-6-5 SQ0533-0003 6 6,4 14

Наконечник ТМЛ 10-8-5 SQ0533-0023 8 8,4 16

Наконечник ТМЛ 16-6-6 SQ0533-0004 16 6 6 9 6,4 14

Наконечник ТМЛ 16-8-6 SQ0533-0024 8 8,4 16

Наконечник ТМЛ 25-6-7 SQ0533-0020 25 6 7 10 45 6,4 15

Наконечник ТМЛ 25-8-7 SQ0533-0005 8 8,4 16

Наконечник ТМЛ 25-8-8 SQ0533-0006 8 11 50

Наконечник ТМЛ 25-10-8 SQ0533-0028 10 11 20

Наконечник ТМЛ 35-8-9 SQ0533-0025 35 8 9 12 60 8,4 18

Наконечник ТМЛ 35-10-9 SQ0533-0029 10 11 20

Наконечник ТМЛ 35-12-9 SQ0533-0030 12 13 22

Наконечник ТМЛ 35-8-10 SQ0533-0031 8 10 13 63 8,4 20

Наконечник ТМЛ 35-10-10 SQ0533-0007 10 11

Наконечник ТМЛ 35-12-10 SQ0533-0032 12 13

Наконечник ТМЛ 50-8-11 SQ0533-0026 50 8 11 14 8,4

Наконечник ТМЛ 50-10-11 SQ0533-0008 10 11 22

Наконечник ТМЛ 50-12-11 SQ0533-0033 12 13 24

Наконечник ТМЛ 70-10-13 SQ0533-0009 70 10 13 16 65 11 24

Наконечник ТМЛ 70-12-13 SQ0533-0034 12 13

Наконечник ТМЛ 95-10-15 SQ0533-0035 95 10 15 19 75 11 28

Наконечник ТМЛ 95-12-15 SQ0533-0010 12 13

Наконечник ТМЛ 120-12-17 SQ0533-0011 120 12 17 22 81 13 34

Наконечник ТМЛ 120-16-17 SQ0533-0036 16 17

Наконечник ТМЛ 150-12-19 SQ0533-0037 150 12 19 25 90 13 36

Наконечник ТМЛ 150-16-19 SQ0533-0012 16 17

Наконечник ТМЛ 185-16-21 SQ0533-0013 185 16 21 27 95 17 40

Наконечник ТМЛ 185-20-21 SQ0533-0038 20 21

Наконечник ТМЛ 240-16-24 SQ0533-0027 240 16 24 32 105 17 48

Наконечник ТМЛ 240-20-24 SQ0533-0014 20 21

Наконечник ТМЛ 300-16-27 SQ0533-0039 300 16 27 34 17 50
