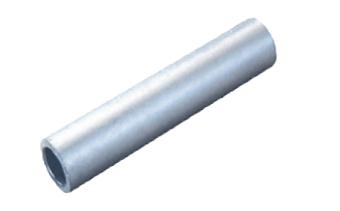

Гильзы ГА ГОСТ 23469.2-79

Описание и назначение

Для соединения проводов и кабеля с алюминиевыми жилами.

Применение

Для кабелей напряжением до 10кВ

Материалы

Изготавливаются из алюминиевой трубы марки АД1М.

Преимущества

Гильзы соответствуют ГОСТ 23469.2-79.

Тех. характеристики

Наименование Артикул Сечение жилы, мм² Размеры, мм L  d   d1

Гильза ГА 10-4,5 SQ0537-0000 10 53 8,5 4,5

Гильза ГА 16-5,4 SQ0537-0001 16 60 10 5,4

Гильза ГА 25-7 SQ0537-0002 25 63 12 7

Гильза ГА 35-8 SQ0537-0003 35 71 14 8

Гильза ГА 50-9 SQ0537-0004 50 16 9

Гильза ГА 70-12 SQ0537-0005 70 80 18 12

Гильза ГА 95-13 SQ0537-0006 95 85 20 13

Гильза ГА 120-14 SQ0537-0007 120 100 22 14

Гильза ГА 150-17 SQ0537-0008 150 24 17

Гильза ГА 185-19 SQ0537-0009 185 26 19

Гильза ГА 240-20 SQ0537-0010 240 110 28 20
