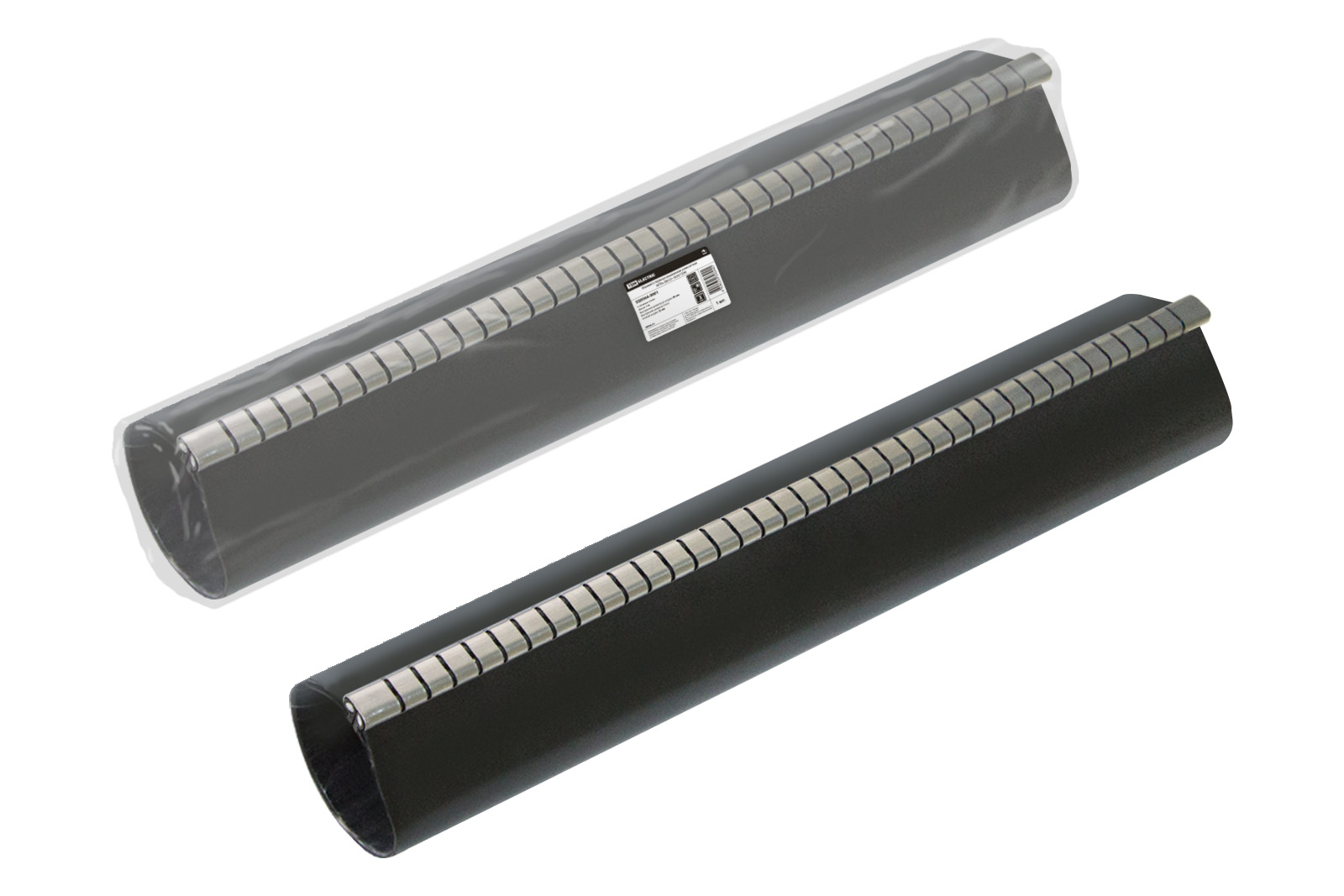

Манжеты термоусаживаемые МТРк

Описание и назначение

Для восстановления поврежденных оболочек кабеля и кожухов кабельных муфт.

Применение

Для ремонта повреждений изоляции кабеля и термоусаживаемых муфт.

Материал

Полиолефин, модифицированный потоком быстрых электронов.

Конструкция

На внутреннюю поверхность нанесен слой термоплавкого клея.

Имеют рельсовый профиль для надвижного металлического замка.

Преимущества

Быстрый и простой монтаж без демонтажа кабельной линии.

Высокие изоляционные свойства.

Устойчивость к ультрафиолетовому излучению и погодным условиям.

Прочность на растяжение и разрыв.

Устойчивость к воздействию агрессивной среды.

Коэффициент усадки от 3:1 до 4:1.

Наличие на внутренней поверхности трубок термоплавкого клея.

Удобная форма поставки нарезкой по 1 м.

Тех. характеристики

Параметр Значение

Диапазон рабочих температур, ˚С -55 ÷ +110

Электрическая прочность (IEC 243), кВ/мм ≥ 18

Предел прочности на разрыв (ASTM D2671), Mpa ≥ 13,5

Предельное удлинение (ASTM D2671), % ≥ 350

Предел текучести, Mpa ≥ 10

Предел прочности при растяжении (150˚С, 168 часов), % ≥ 200

Предельное удлинение после усадки (ASTM D2671), % 0 ÷ -10%

Минимальная температура усадки, ˚С 120

Объемное удельное сопротивление (IEC 93) Ом∙см ≥ 1013

Цвет черный

Габаритные размеры

Наименование Артикул Длина,м Внутренний диаметр до усадки, мм Внутренний диаметр после полной усадки, мм

Манжета термоусаживаемая ремонтная МТРк-80/25-1000 TDM
SQ0564-0001  1,0  80,0  25,0

Манжета термоусаживаемая ремонтная МТРк-100/30-1000 TDM
SQ0564-0002  100,0  30,0

Манжета термоусаживаемая ремонтная МТРк-135/35-1000 TDM
SQ0564-0003  135,0  35,0

Манжета термоусаживаемая ремонтная МТРк-185/55-1000 TDM
SQ0564-0004  185,0  55,0

Манжета термоусаживаемая ремонтная МТРк-200/60-1000 TDM
SQ0564-0005  200,0  60,0

Манжета термоусаживаемая ремонтная МТРк-52/15-1000 TDM
SQ0564-0006  52,0  15,0

Манжета термоусаживаемая ремонтная МТРк-75/22-1000 TDM
SQ0564-0007  75,0  22,0
