Муфты ПКВНтп без наконечников

Описание и назначение

Предназначены для оконцевания 4 или 5-ти жильных кабелей с пластмассовой изоляцией (ПВХ, СПЭ) на напряжение до 1 кВ.

Применение

для кабелей: (А)ВВГ, NYM, NYY, (А)ПвВГ.

Материал

Полиолефин, модифицированный потоком быстрых электронов.

Конструкция

Термоусаживаемая перчатка.

Термоусаживаемые трубки по количеству жил кабеля.

Термоусаживаемые трубки на наконечники по количеству жил кабеля.

Преимущества

Могут применяться с наконечниками из различных материалов закрепляемых как опрессовкой, так и с болтовыми наконечниками различных конструкций.

Имеют высокие изоляционные свойства.

Устойчивы к ультрафиолетовому излучению и воздействию климатических факторов.

Применяются с кабелями с медными и с алюминиевыми жилами в зависимости от выбранного типа наконечников.

Используется при монтаже муфт как внутренней, так и наружной установки.

Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и трубок, обеспечивает полную герметичность муфты после монтажа.

Совместимы с кабелями с нулевой жилой пониженного сечения.

Тех. характеристики

Наименование Артикул Характеристики

Рабочее напряжение, кВ Число жил в кабеле Диапазон сечение жил кабеля, кв. мм

Муфта 4ПКВНтп1-10/25-БН TDM SQ0556-1005 до 1 4 10/25

Муфта 4ПКВНтп1-25/50-БН TDM SQ0556-1006 25/50

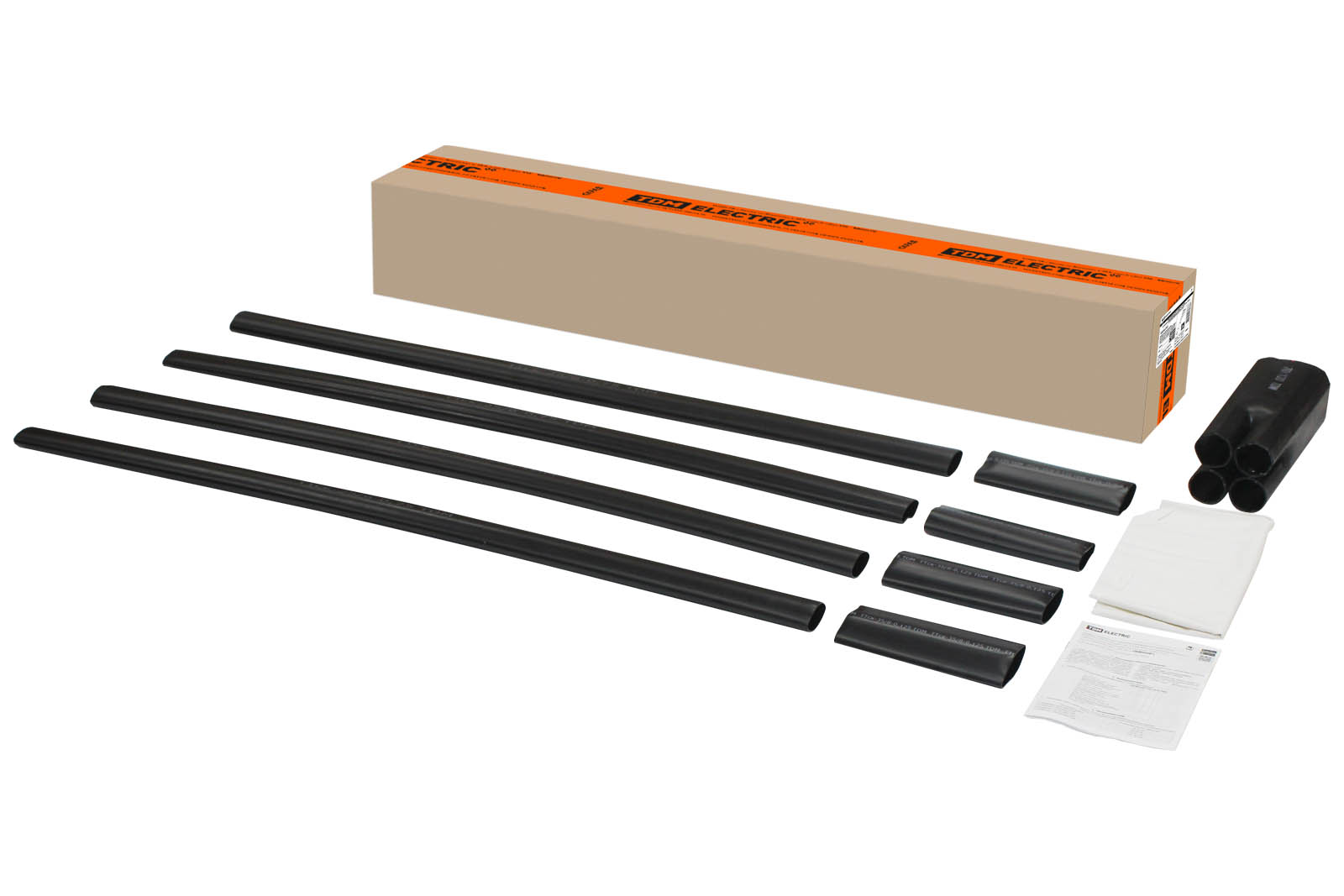

Муфта 4ПКВНтп1-70/120-БН TDM SQ0556-1007 70/120

Муфта 4ПКВНтп1-150/240-БН TDM SQ0556-1008 150/240

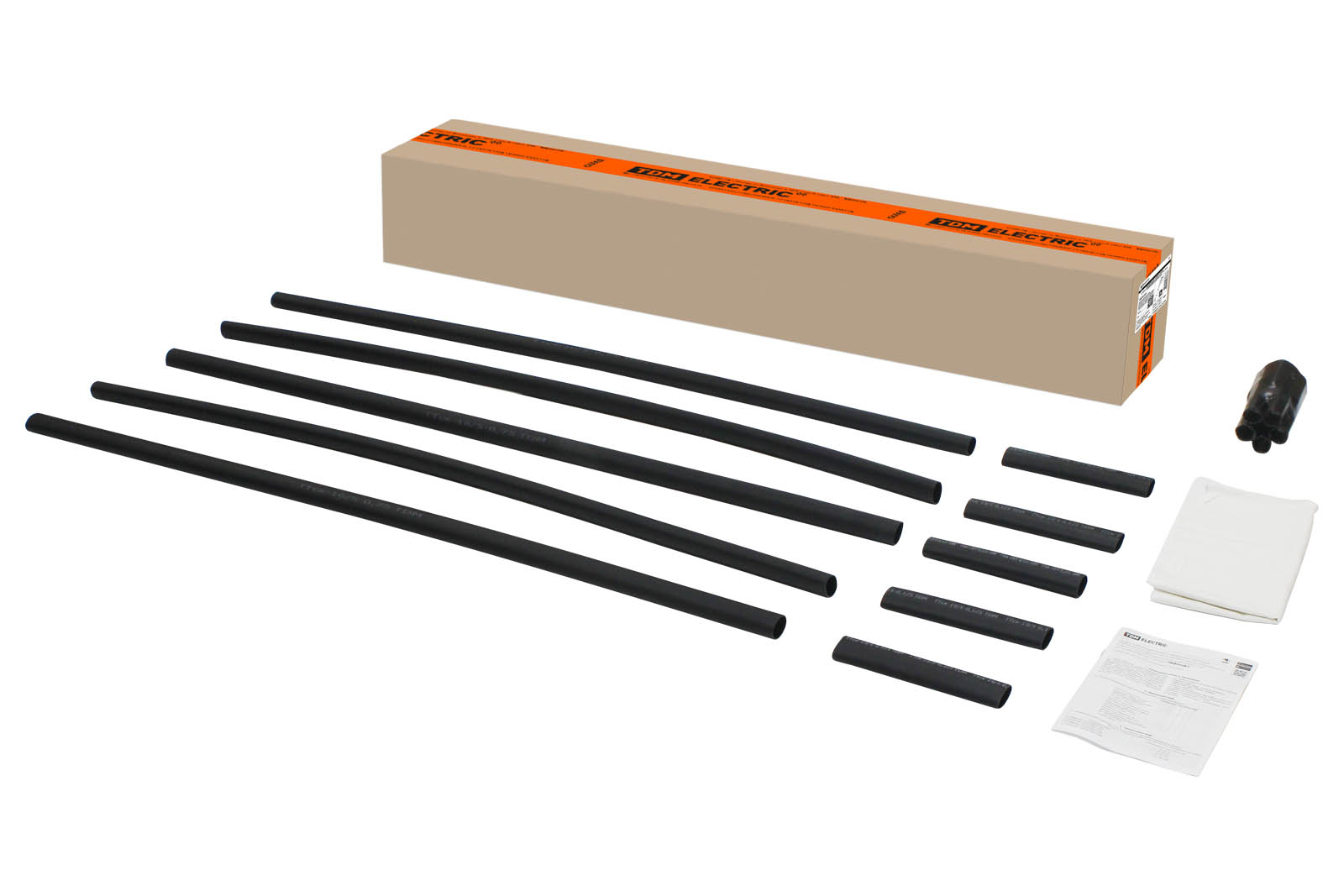

Муфта 5ПКВНтп1-10/25-БН TDM SQ0556-1009 5 10/25

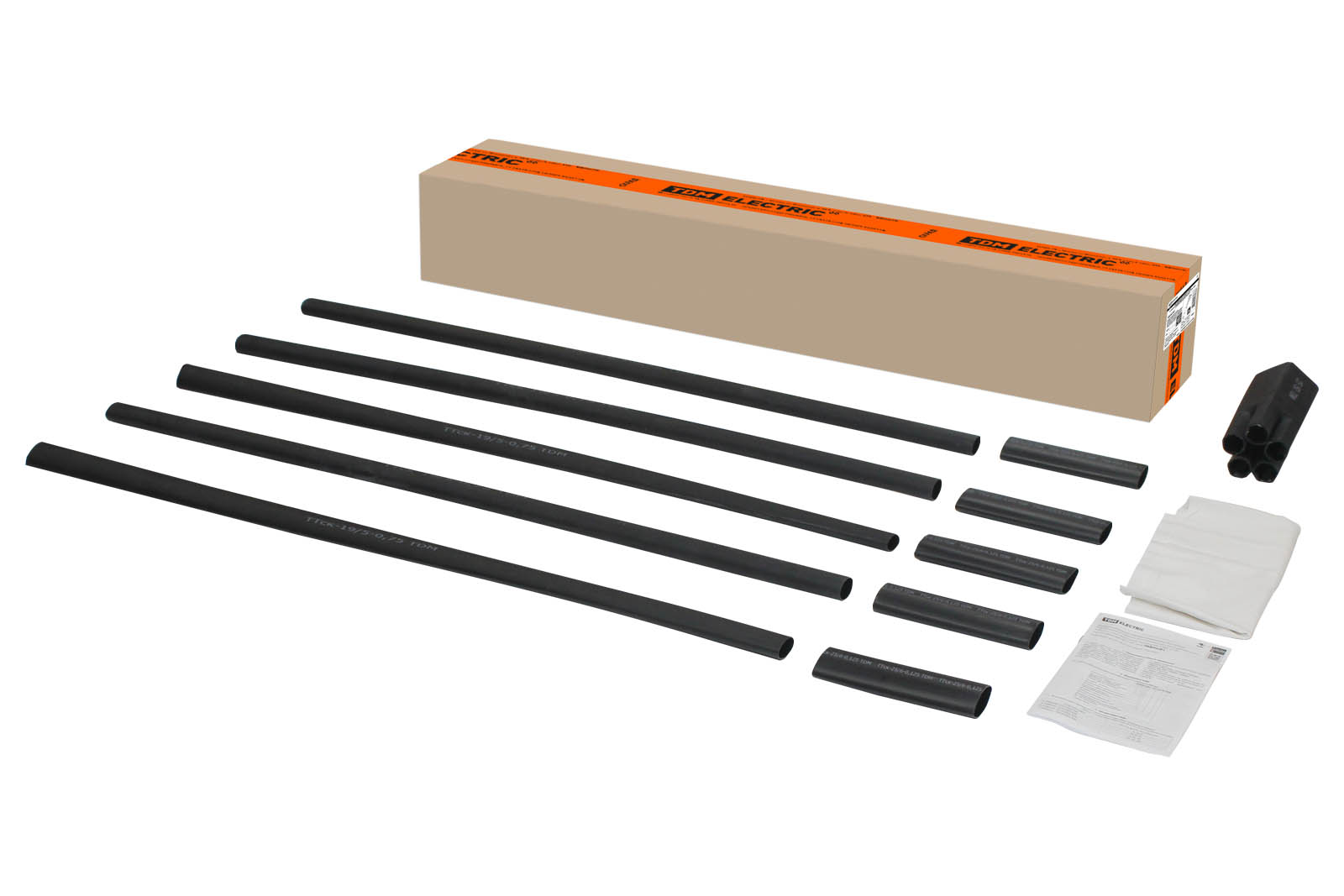

Муфта 5ПКВНтп1-25/50-БН TDM SQ0556-1010 25/50

Муфта 5ПКВНтп1-70/120-БН TDM SQ0556-1011 70/120

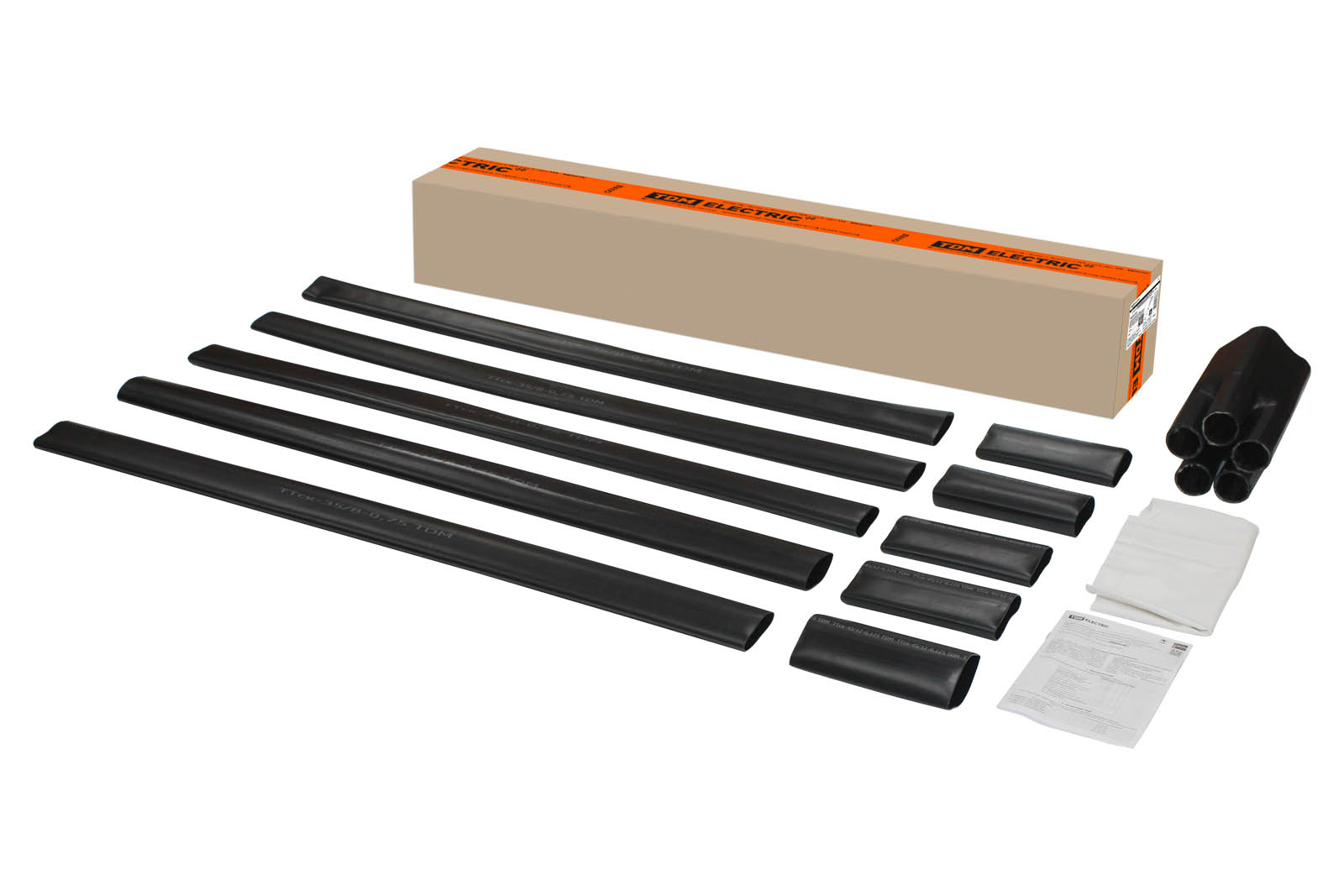

Муфта 5ПКВНтп1-150/240-БН TDM SQ0556-1012 150/240
