Муфты ПКВНтпБ с наконечниками

Описание и назначение

для оконцевания 4 или 5-ти жильных кабелей с пластмассовой изоляцией (ПВХ, СПЭ), бронированных или экранированных на напряжение до 1 кВ.

Применение

для кабелей: ВБбШв, ПвБбШв, ПвБбШп, АВБбШв, АПвБбШв, АПвБбШп и их аналогов.

Материал

Полиолефин, модифицированный потоком быстрых электронов.

Конструкция

Термоусаживаемая перчатка.

Термоусаживаемые трубки по количеству жил кабеля.

Термоусаживаемые трубки на наконечники по количеству жил кабеля.

Термоусаживаемая трубка на узел заземления.

Узел заземления (жила заземления с напрессованным наконечником, пружина роликовая постоянного давления, герметик).

Болтовые наконечники.

Преимущества

Имеют высокие изоляционные свойства.

Устойчивы к ультрафиолетовому излучению и воздействию климатических факторов.

Применяются с кабелями, как с медными, так и с алюминиевыми жилами.

Используется при монтаже муфт как внутренней, так и наружной установки.

Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и трубок, обеспечивает полную герметичность муфты после монтажа.

В комплект входит не паяный узел заземления.

В комплекте кабельные наконечники с контактными болтами.

Универсальность: возможен монтаж с наконечниками под опрессовку.

Подходит для бронированных и экранированных кабелей.

Совместимы с кабелями с нулевой жилой пониженного сечения.

Тех. характеристики

Наименование Артикул Рабочее напряжение, кВ Число жил в кабеле Диапазон сечение жил кабеля, кв. мм

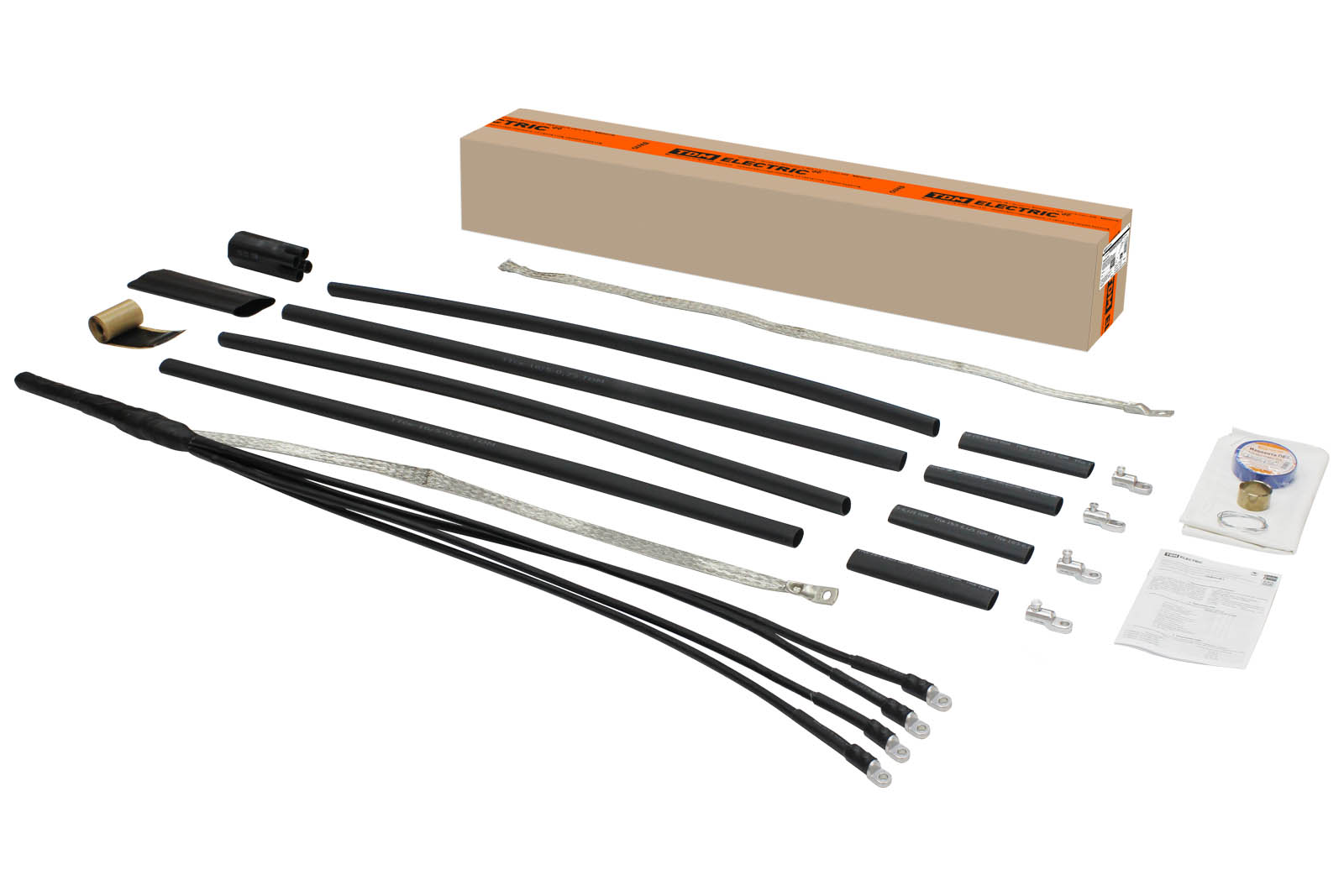

Муфта 4ПКВНтпБ1-10/25-Б TDM SQ0556-4005 до 1 4 10/25

Муфта 4ПКВНтпБ1-25/50-Б TDM SQ0556-4006 25/50

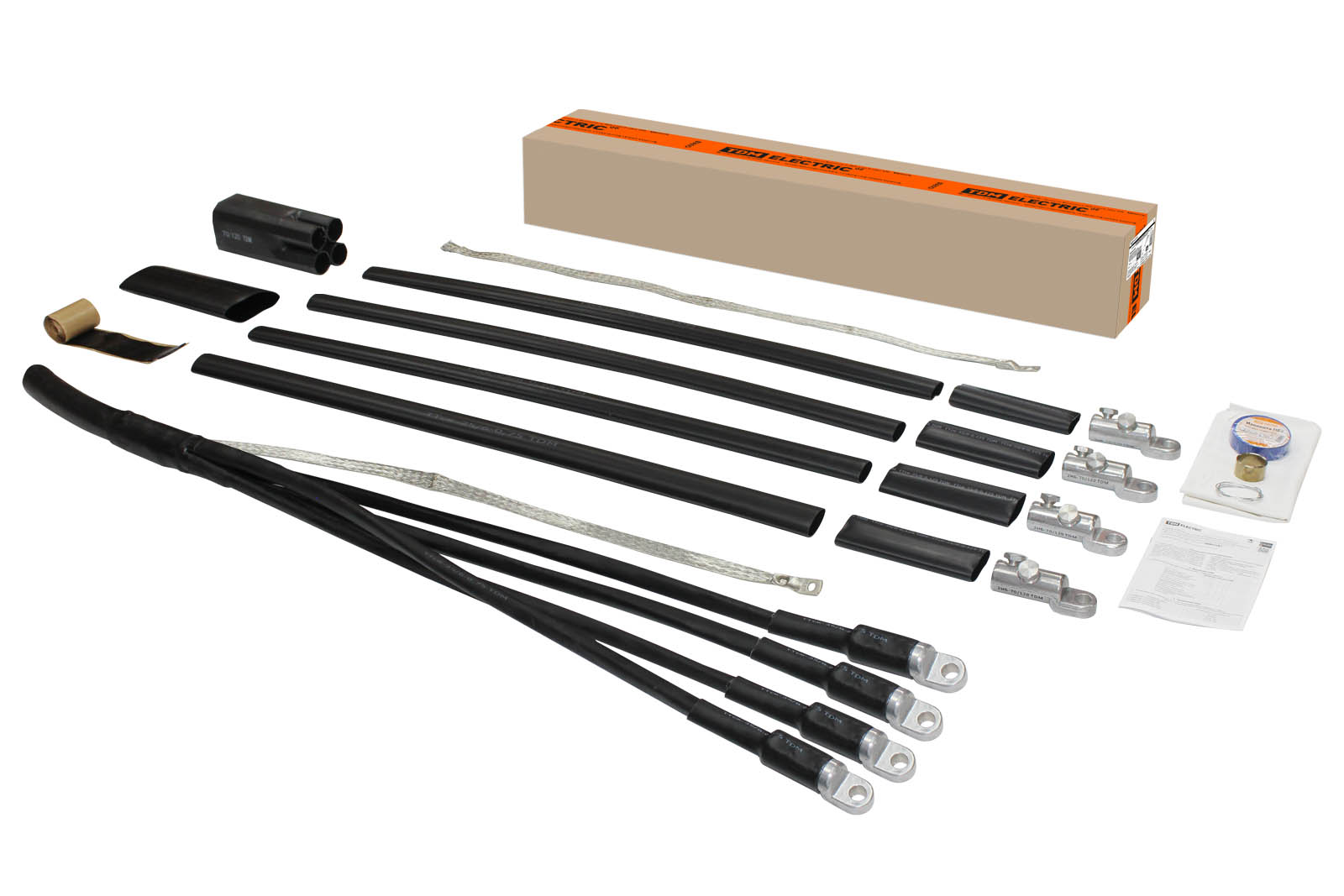

Муфта 4ПКВНтпБ1-70/120-Б TDM SQ0556-4007 70/120

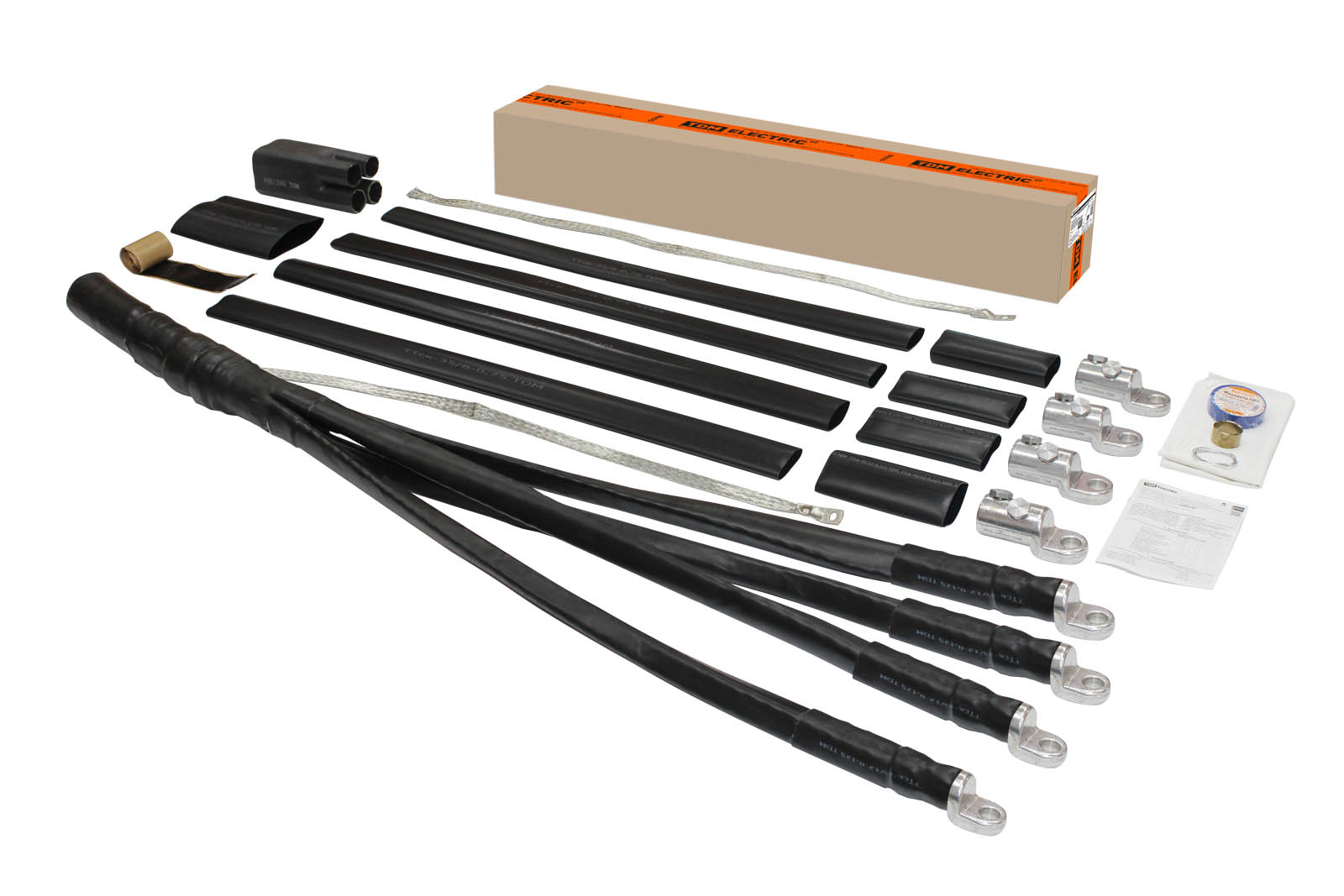

Муфта 4ПКВНтпБ1-150/240-Б TDM SQ0556-4008 150/240

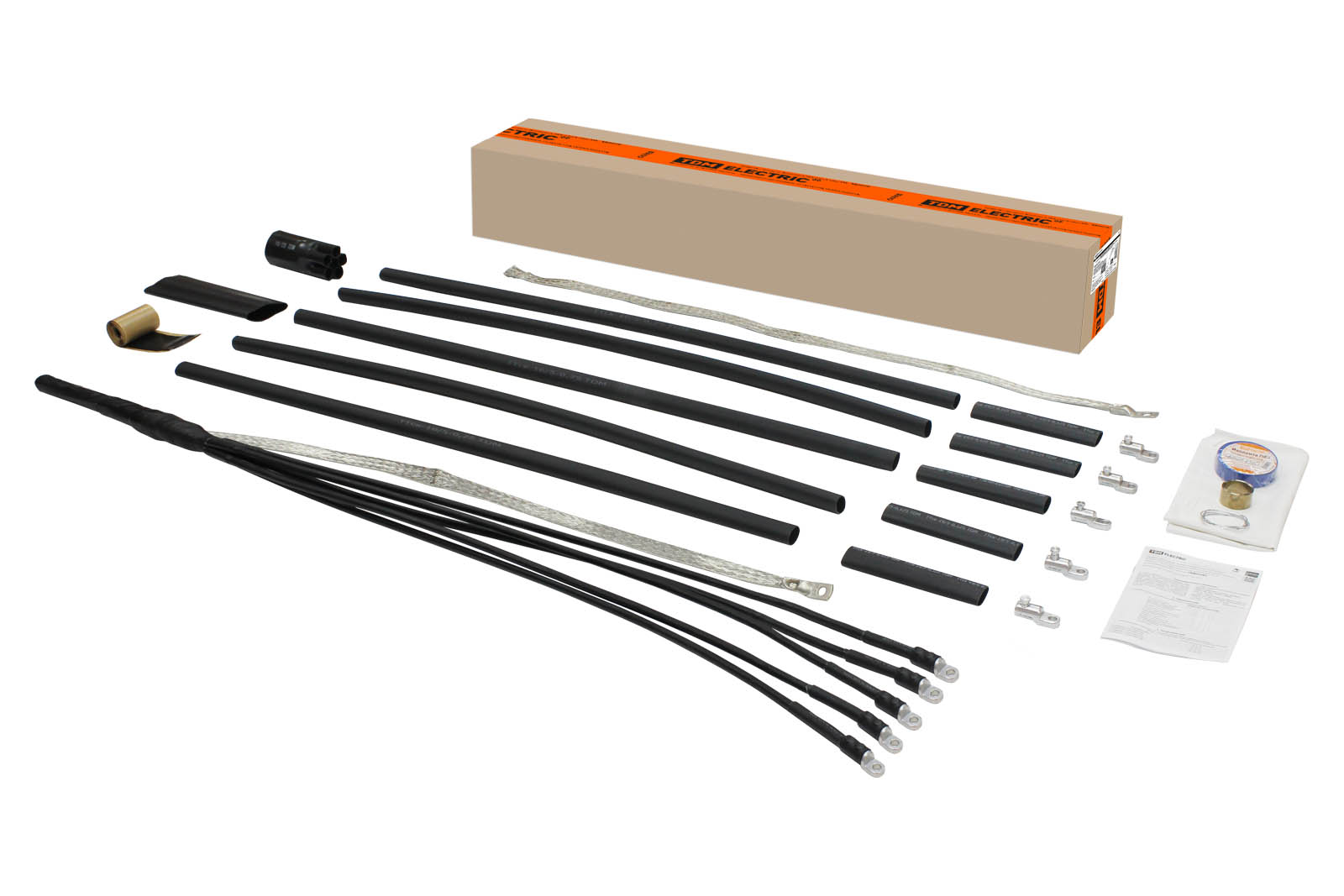

Муфта 5ПКВНтпБ1-10/25-Б TDM SQ0556-4009 5 10/25

Муфта 5ПКВНтпБ1-25/50-Б TDM SQ0556-4010 25/50

Муфта 5ПКВНтпБ1-70/120-Б TDM SQ0556-4011 70/120

Муфта 5ПКВНтпБ1-150/240-Б TDM SQ0556-4012 150/240
