Наконечники ТАМ

Описание

Назначение

Для оконцевания опрессовкой алюминиевых жил кабелей и проводов.

Применение

Для присоединения алюминиевых кабелей и проводов к медным шинам и выводам электротехнических устройств.
Для кабелей и проводов на напряжение до 35 кВ включительно.

Материал

Корпус наконечника – алюминий марки АД1М.
Контактная часть лопатки с крепежным отверстием – медь марки М1.
Медное покрытие нанесено методом газодинамического напыления.

Преимущества

Обеспечивают низкое переходное контактное сопротивление с целью исключения гальванического эффекта, возникающего при прямом контакте меди и алюминия в процессе монтажа.
Соответствуют ГОСТ 9581-80

Структура условного обозначения

Т – «труба»-полуфабрикат из которого изготовлен наконечник.
А – «алюминий»-материал из которого изготовлен наконечник.
М – «медь»- материал которым выполнено напыление на контактную площадку.

Упаковка

Групповая – полиэтиленовый пакет;
Транспортная – коробка из гофрокартона.

Тех. характеристики

Наименование

Артикул

Сечение жилы, мм²

Диаметр контактного стержня, мм

Размеры, мм

d1

d

L

D

B, не более

Наконечник ТАМ 16-8-5,4 TDM

SQ0573-0001

16

8

5,4

10

59

8,4

16,5

Наконечник ТАМ 25-8-7 TDM

SQ0573-0002

25

7

12

62

18

Наконечник ТАМ 35-10-8 TDM

SQ0573-0003

35

10

8

14

68

10,5

20

Наконечник ТАМ 50-10-9 TDM

SQ0573-0004

50

9

16

75

23

Наконечник ТАМ 70-10-12 TDM

SQ0573-0005

70

12

18

86

25

Наконечник ТАМ 95-12-13 TDM

SQ0573-0006

95

12

13

20

86

13

28

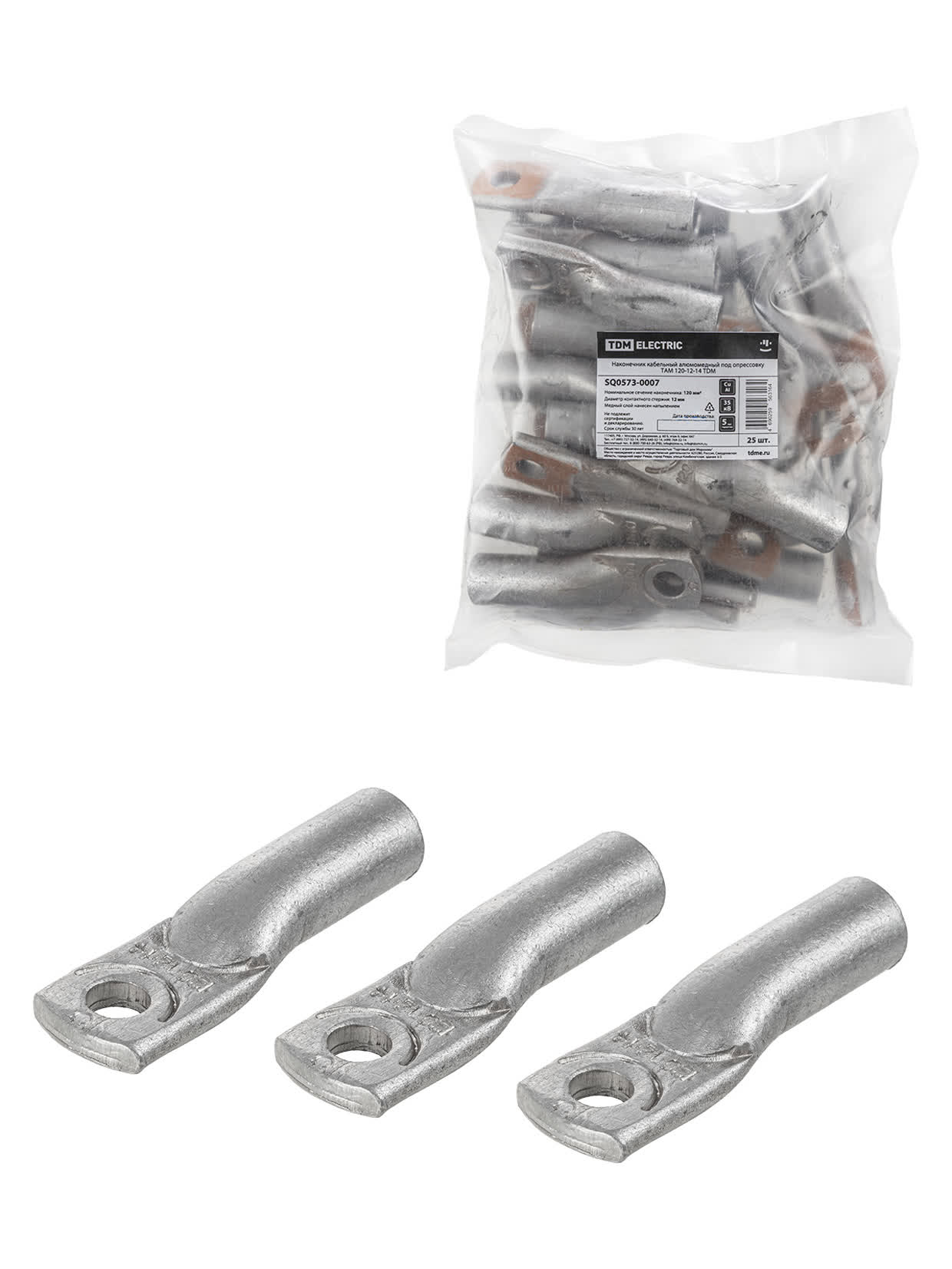

Наконечник ТАМ 120-12-14 TDM

SQ0573-0007

120

14

22

96

33

Наконечник ТАМ 150-12-17 TDM

SQ0573-0008

150

17

24

107

34

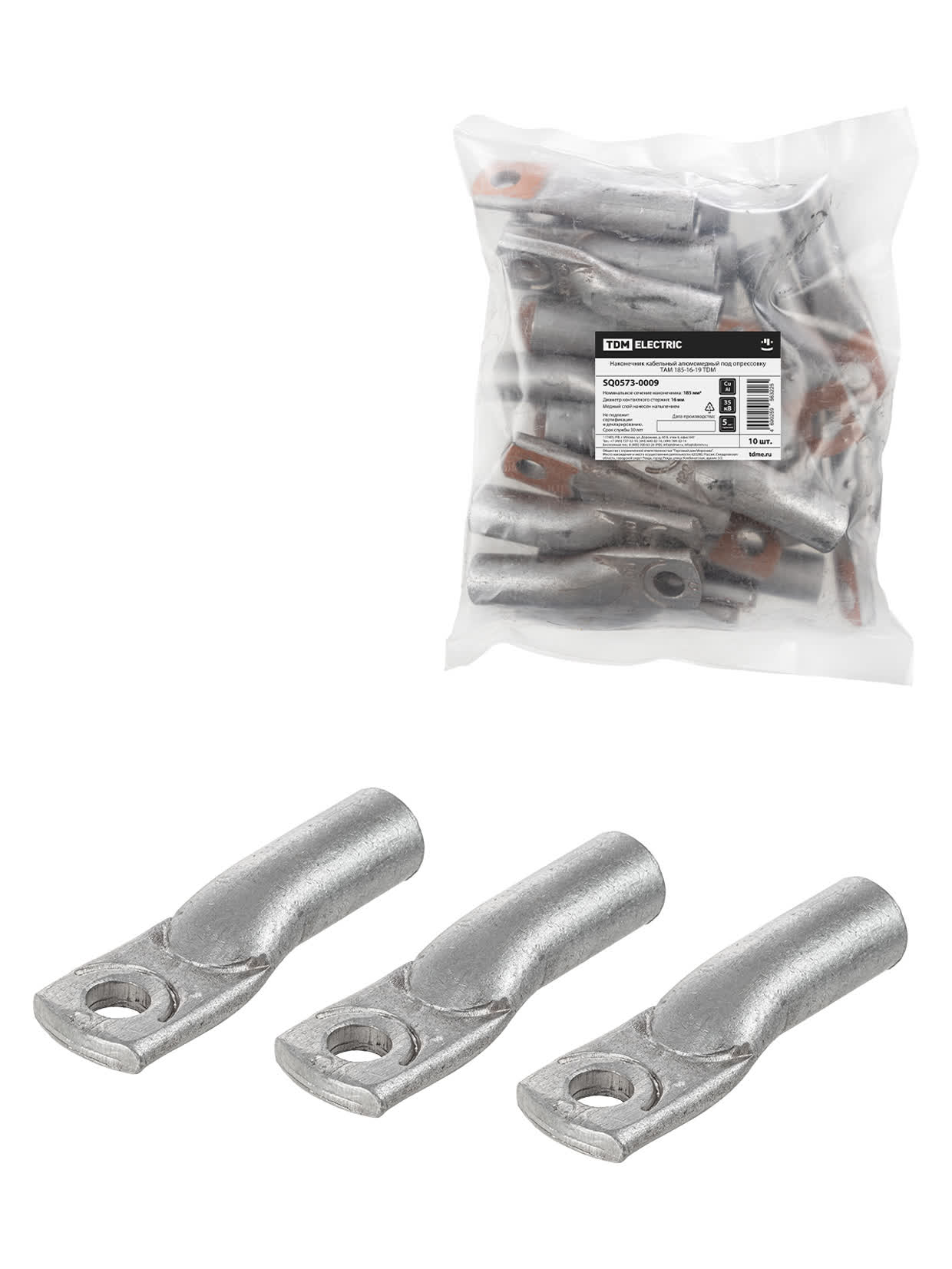

Наконечник ТАМ 185-16-19 TDM

SQ0573-0009

185

16

19

26

116

17

36

Наконечник ТАМ 240-20-20 TDM

SQ0573-0010

240

20

20

28

126

21

40
