Перчатки термоусаживаемые ПТк-1

Описание и назначение

Герметизация и изоляция «корня» разделки многожильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляцией.

Материал

Полиолефин, модифицированный потоком быстрых электронов.

Конструкция

На внутреннюю поверхность юбки и пальцев перчатки нанесен слой термоплавкого клея.

Преимущества

Высокие изоляционные свойства.

Механическая прочность.

Устойчивость к ультрафиолетовому излучению и погодным условиям.

Устойчивость к воздействию агрессивной среды.

Полная защита от попадания влаги внутрь кабеля.

Предотвращение стекания масла из кабеля с бумажной маслопропитанной изоляцией.

Наличие на внутренней поверхности юбки и пальцев перчатки термоплавкого клея.

Тех. характеристики

Наименование параметра Значение

Диапазон рабочих температур, ˚С от -55 до +110

Электрическая прочность (IEC 243), кВ/мм ≥ 15

Предел прочности на разрыв (ASTM D2671), Mpa ≥ 13,0

Предельное удлинение (ASTM D2671), % ≥ 300

Предел текучести, Mpa ≥ 10

Предел прочности при растяжении (150˚С, 168 часов), % ≥ 250

Минимальная температура усадки, ˚С 130

Объемное удельное сопротивление (IEC 93) Ом∙см ≥ 1013

Цвет черный

Упаковка

Наименование Артикул Групповая упаковка Транспортная упаковка

Количество, шт. Масса, кг Количество, шт. Масса, кг Габаритные размеры, мм

Длина Ширина Высота

Перчатка термоусаживаемая с клеевым слоем на напряжение 1 кВ 3ПТк-1-70/120 TDM SQ0549-0003 10 0,57 250 15,3 1270 360 390

Перчатка термоусаживаемая с клеевым слоем на напряжение 1 кВ 3ПТк-1-150/240 TDM SQ0549-0004 10 1,18 120 16,2 1270 360 390

Перчатка термоусаживаемая с клеевым слоем на напряжение 1 кВ 4ПТк-1-10/25 TDM SQ0549-0005 10 0,15 720 12,14 1270 360 390

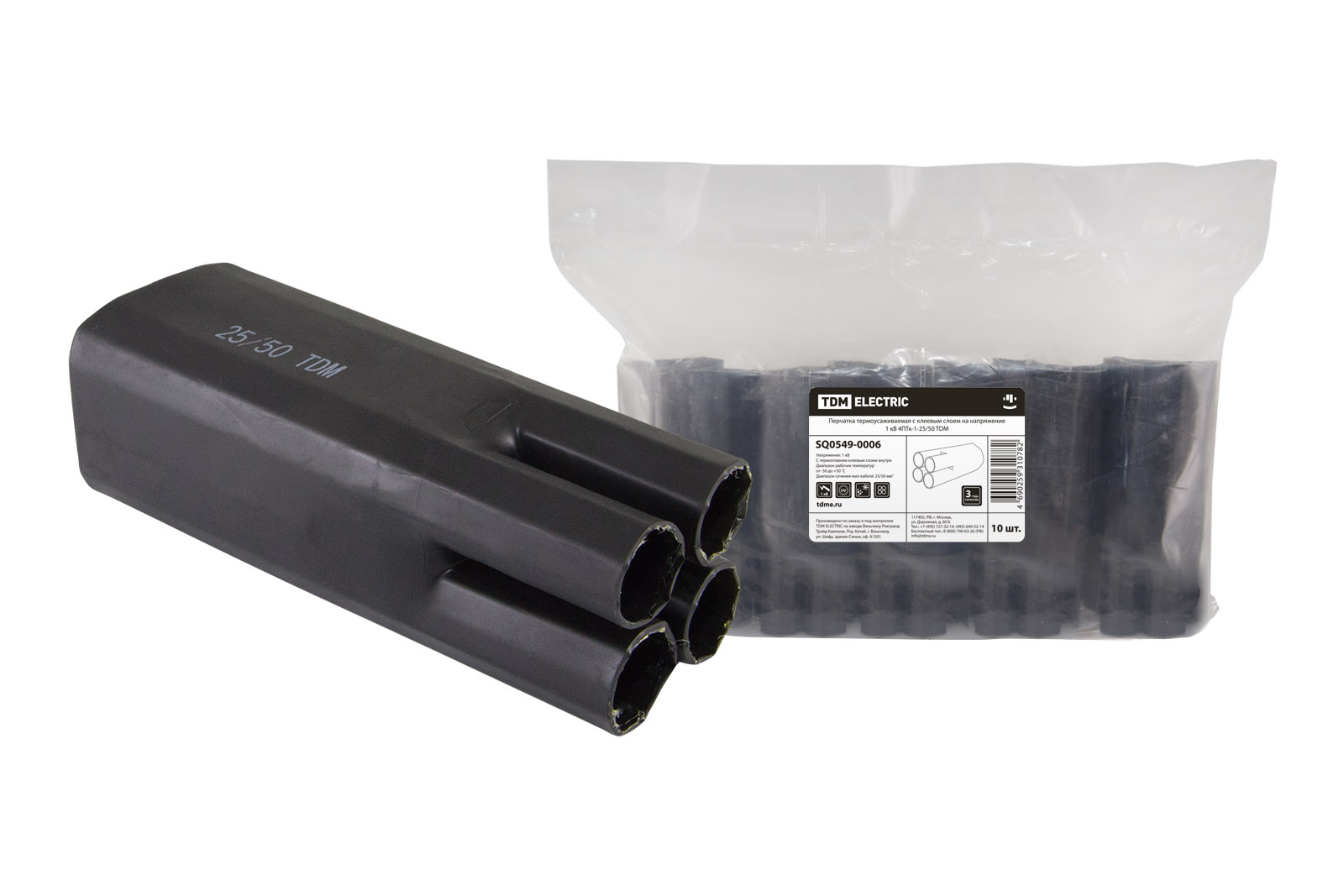

Перчатка термоусаживаемая с клеевым слоем на напряжение 1 кВ 4ПТк-1-25/50 TDM SQ0549-0006 10 0,38 350 14,33 1270 360 390

Перчатка термоусаживаемая с клеевым слоем на напряжение 1 кВ 4ПТк-1-70/120 TDM SQ0549-0007 10 0,89 120 11,68 810 360 390

Перчатка термоусаживаемая с клеевым слоем на напряжение 1 кВ 4ПТк-1-150/240 TDM SQ0549-0008 10 1,04 120 13,44 960 360 390

Перчатка термоусаживаемая с клеевым слоем на напряжение 1 кВ 5ПТк-1-10/25 TDM SQ0549-0009 10 0,19 400 8,68 810 360 390

Перчатка термоусаживаемая с клеевым слоем на напряжение 1 кВ 5ПТк-1-25/50 TDM SQ0549-0010 10 0,48 300 15,27 1270 360 390

Перчатка термоусаживаемая с клеевым слоем на напряжение 1 кВ 5ПТк-1-70/120 TDM SQ0549-0011 10 0,67 120 9,06 1270 360 390

Перчатка термоусаживаемая с клеевым слоем на напряжение 1 кВ 5ПТк-1-150/240 TDM SQ0549-0012 10 1,01 60 6,61 960 360 390
