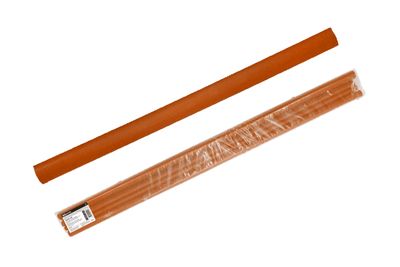

Трубки термоусаживаемые, клеевые ТТкНГ(3:1) коричневые

Описание и назначение

Для обеспечения электрической изоляции, герметизации и защиты от коррозии контактных соединений в электроэнергетике и телекоммуникациях.

Применение

для восстановления и ремонта изоляции поврежденных проводов и кабелей;
для защиты оборудования от неблагоприятных условий среды, высоких температур, химически агрессивных агентов;
для защиты оборудования и трубопроводов от коррозии и герметизации соединений;
в составе термоусаживаемых кабельных муфт (в качестве электроизоляции, механической защиты).

Материал

Полиолефин, модифицированный потоком быстрых электронов, не поддерживающий горение.
Клеевой слой – этилен винилацетат.

Преимущества

цвет – коричневый;
коэффициент усадки 3:1;
материал не поддерживает горение;
по всей внутренней поверхности трубок нанесен слой термоплавкого клея методом соэкструзии;
при усадке клеевой подслой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений;
удобная форма поставки нарезкой по 1 м.

Упаковка

групповая – полиэтиленовый пакет;
транспортная – коробка из гофрокартона.

Тех. характеристики

Наименование параметра Значение

Предел прочности на разрыв (ASTM D2671), Mpa  - ≥10,4

Предельное удлинение (ASTM D2671), %  -  ≥300

Предел текучести, Mpa  -  ≥8

Предел прочности при растяжении (150˚С, 168 часов), %  -  ≥150

Предельное удлинение после усадки (ASTM D2671), %  -  0 ÷ -10%

Удельный вес (ASTM D763) г/см3  -  1,05 ± 0,05

Электрическая прочность (IEC 243), кВ/мм  -  ≥ 20

Объемное удельное сопротивление (IEC 93) Ом∙см  -  ≥ 1014

Цвет  -  Коричневый

Минимальная температура усадки, ˚С  -  120

Рабочая температура, ˚С  -  -55 ÷ +110

Наличие клеевого слоя на внутренней поверхности  -  Да

Габаритные размеры

Наименование  Артикул  Длина,м  Внутренний диаметр до усадки, мм  Внутренний диаметр после полной усадки, мм  Толщина стенки после полной усадки, мм

Трубка термоусаживаемая не поддерживающая горения, с клеевым слоем, коричневая, длиной 1,0 м
ТТкНГ(3:1)-1,6/0,5-Крч TDM  SQ0548-1901   1,0   1,6   0,2   0,7

Трубка термоусаживаемая не поддерживающая горения, с клеевым слоем, коричневая, длиной 1,0 м
ТТкНГ(3:1)-2,4/0,8-Крч TDM  SQ0548-1902  2,4  0,8  0,8

Трубка термоусаживаемая не поддерживающая горения, с клеевым слоем, коричневая, длиной 1,0 м
ТТкНГ(3:1)-3,2/1,0-Крч TDM  SQ0548-1903  3,2  1,0  0,9

Трубка термоусаживаемая не поддерживающая горения, с клеевым слоем, коричневая, длиной 1,0 м
ТТкНГ(3:1)-4,8/1,5-Крч TDM  SQ0548-1904  4,8  1,5  1,0

Трубка термоусаживаемая не поддерживающая горения, с клеевым слоем, коричневая, длиной 1,0 м
ТТкНГ(3:1)-6,4/2,0-Крч TDM  SQ0548-1905  6,4  2,0  1,1

Трубка термоусаживаемая не поддерживающая горения, с клеевым слоем, коричневая, длиной 1,0 м
ТТкНГ(3:1)-7,9/2,65-Крч TDM  SQ0548-1906  7,9  2,65

Трубка термоусаживаемая не поддерживающая горения, с клеевым слоем, коричневая, длиной 1,0 м
ТТкНГ(3:1)-9,5/3,0-Крч TDM  SQ0548-1907  9,5  3,0  1,2

Трубка термоусаживаемая не поддерживающая горения, с клеевым слоем, коричневая, длиной 1,0 м
ТТкНГ(3:1)-12,7/4,3-Крч TDM  SQ0548-1908  12,7  4,3  1,5

Трубка термоусаживаемая не поддерживающая горения, с клеевым слоем, коричневая, длиной 1,0 м
ТТкНГ(3:1)-15/5-Крч TDM  SQ0548-1909  15,0  5,0  1,7

Трубка термоусаживаемая не поддерживающая горения, с клеевым слоем, коричневая, длиной 1,0 м
ТТкНГ(3:1)-19,1/6,4-Крч TDM  SQ0548-1910  19,1  6,4  1,9

Трубка термоусаживаемая не поддерживающая горения, с клеевым слоем, коричневая, длиной 1,0 м
ТТкНГ(3:1)-25,4/8,5-Крч TDM  SQ0548-1911  25,4  8,5  2,2

Трубка термоусаживаемая не поддерживающая горения, с клеевым слоем, коричневая, длиной 1,0 м
ТТкНГ(3:1)-30/10-Крч TDM  SQ0548-1912  30,0  10,0

Трубка термоусаживаемая не поддерживающая горения, с клеевым слоем, коричневая, длиной 1,0 м
ТТкНГ(3:1)-39/13-Крч TDM  SQ0548-1913  39,0  13,0  2,3

Трубка термоусаживаемая не поддерживающая горения, с клеевым слоем, коричневая, длиной 1,0 м
ТТкНГ(3:1)-50,8/19-Крч TDM  SQ0548-1914  50,8  19,0

Трубка термоусаживаемая не поддерживающая горения, с клеевым слоем, коричневая, длиной 1,0 м
ТТкНГ(3:1)-64/21-Крч TDM  SQ0548-1915  64,0  21,0  2,4

Трубка термоусаживаемая не поддерживающая горения, с клеевым слоем, коричневая, длиной 1,0 м
ТТкНГ(3:1)-75/25-Крч TDM  SQ0548-1916  75,0  25,0
