Трубки термоусаживаемые ТТсНГ-HF

Описание и назначение

Для обеспечения электрической изоляции, герметизации и защиты от коррозии контактных соединений в электроэнергетике и телекоммуникациях.

Для предотвращения распространения горения при пожаре.

Применение

для восстановления и ремонта изоляции поврежденных проводов и кабелей;

для защиты оборудования от неблагоприятных условий среды, высоких температур, химически агрессивных агентов и огня;

для защиты оборудования и трубопроводов от коррозии и герметизации соединений;

в составе термоусаживаемых кабельных муфт (в качестве электроизоляции, механической защиты).

Материал

Полиолефин, модифицированный потоком быстрых электронов, не распространяющий горение, с высоким содержанием антипирена.

Антипирен – гидроксид магния.

Конструкция

Поставляются без клеевого слоя нанесенного на внутреннюю поверхность.

Преимущества

Высокая огнестойкость;

Высокие изоляционные свойства;

Устойчивость к ультрафиолетовому излучению и погодным условиям;

Стойкость к абразивному истиранию;

Прочность на растяжение и разрыв;

Устойчивость к воздействию агрессивной среды;

Коэффициент усадки 4:1;

Удобная форма поставки нарезкой по 1 м.

Упаковка

групповая – полиэтиленовый пакет;

транспортная – коробка из гофрокартона.

Тех. характеристики

Наименование параметра Значение

Предел прочности на разрыв (ASTM D2671), Mpa ≥13,5

Предельное удлинение (ASTM D2671), % ≥350

Предел текучести, Mpa ≥10

Предел прочности при растяжении (150˚С, 168 часов), % ≥200

Предельное удлинение после усадки (ASTM D2671), % 0 ÷ -10%

Удельный вес (ASTM D763) г/см3 1,05 ± 0,05

Электрическая прочность (IEC 243), кВ/мм ≥ 20

Объемное удельное сопротивление (IEC 93) Ом∙см ≥ 1012

Цвет Оранжевый

Минимальная температура усадки, ˚С 120

Рабочая температура, ˚С -55 ÷ +110

Содержание галогенов Отсутствуют

Кислородный индекс ≥ 28

Упаковка

Наименование Артикул Групповая упаковка Транспортная упаковка

Количество, шт. Вес, кг Количество, шт. Вес, кг Габаритные размеры, мм

Длина Ширина Высота

Трубка термоусаживаемая со средней толщиной стенок, не распространяющая горение, безгалогенная, длиной 1,0 м ТТсНГ-HF-8/2 TDM SQ0548-0701 10 0,31 450 15,3 1,07 0,28 0,28

Трубка термоусаживаемая со средней толщиной стенок, не распространяющая горение, безгалогенная, длиной 1,0 м ТТсНГ-HF-12/3 TDM SQ0548-0702 10 0,44 250 12,6 1,07 0,28 0,28

Трубка термоусаживаемая со средней толщиной стенок, не распространяющая горение, безгалогенная, длиной 1,0 м ТТсНГ-HF-19/5 TDM SQ0548-0703 10 0,77 200 16,9 1,07 0,38 0,28

Трубка термоусаживаемая со средней толщиной стенок, не распространяющая горение, безгалогенная, длиной 1,0 м ТТсНГ-HF-25/6 TDM SQ0548-0704 10 0,88 180 17,3 1,07 0,38 0,38

Трубка термоусаживаемая со средней толщиной стенок, не распространяющая горение, безгалогенная, длиной 1,0 м ТТсНГ-HF-35/8 TDM SQ0548-0705 10 1,16 140 17,7 1,07 0,38 0,38

Трубка термоусаживаемая со средней толщиной стенок, не распространяющая горение, безгалогенная, длиной 1,0 м ТТсНГ-HF-45/12 TDM SQ0548-0706 5 0,71 125 19,3 1,07 0,38 0,38

Трубка термоусаживаемая со средней толщиной стенок, не распространяющая горение, безгалогенная, длиной 1,0 м ТТсНГ-HF-55/16 TDM SQ0548-0707 5 1,01 80 17,7 1,07 0,38 0,38

Трубка термоусаживаемая со средней толщиной стенок, не распространяющая горение, безгалогенная, длиной 1,0 м ТТсНГ-HF-65/19 TDM SQ0548-0708 5 1,31 75 21,2 1,07 0,38 0,38

Трубка термоусаживаемая со средней толщиной стенок, не распространяющая горение, безгалогенная, длиной 1,0 м ТТсНГ-HF-75/22 TDM SQ0548-0709 5 1,58 60 20,4 1,07 0,38 0,38

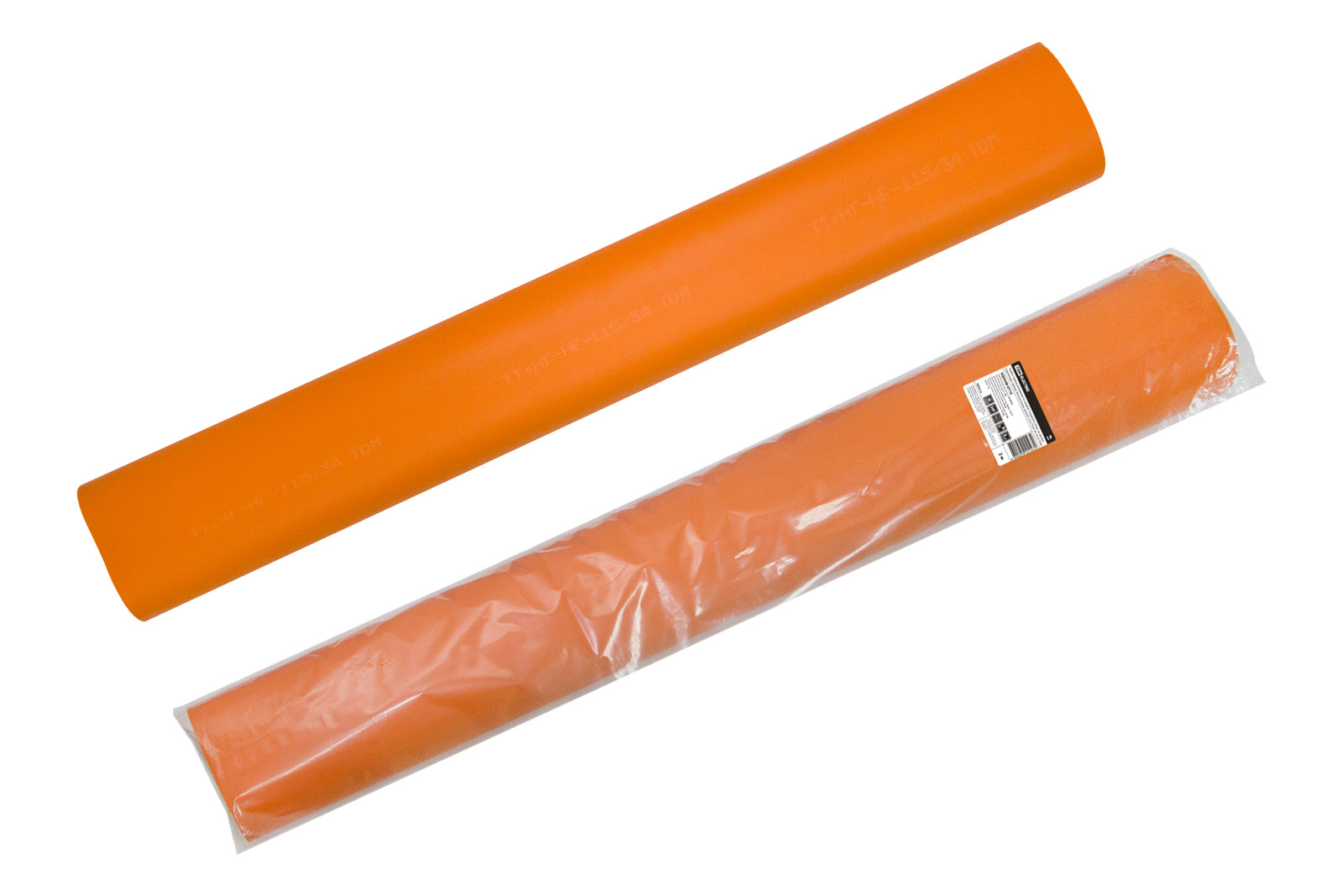

Трубка термоусаживаемая со средней толщиной стенок, не распространяющая горение, безгалогенная, длиной 1,0 м ТТсНГ-HF-95/25 TDM SQ0548-0710 2 0,76 46 19 1,07 0,38 0,38

Трубка термоусаживаемая со средней толщиной стенок, не распространяющая горение, безгалогенная, длиной 1,0 м ТТсНГ-HF-115/34 TDM SQ0548-0711 2 1,03 36 20 1,07 0,38 0,38

Трубка термоусаживаемая со средней толщиной стенок, не распространяющая горение, безгалогенная, длиной 1,0 м ТТсНГ-HF-130/36 TDM SQ0548-0712 2 1,60 26 22,3 1,07 0,38 0,38

Трубка термоусаживаемая со средней толщиной стенок, не распространяющая горение, безгалогенная, длиной 1,0 м ТТсНГ-HF-140/42 TDM SQ0548-0713 2 1,67 20 18,2 1,07 0,38 0,38
