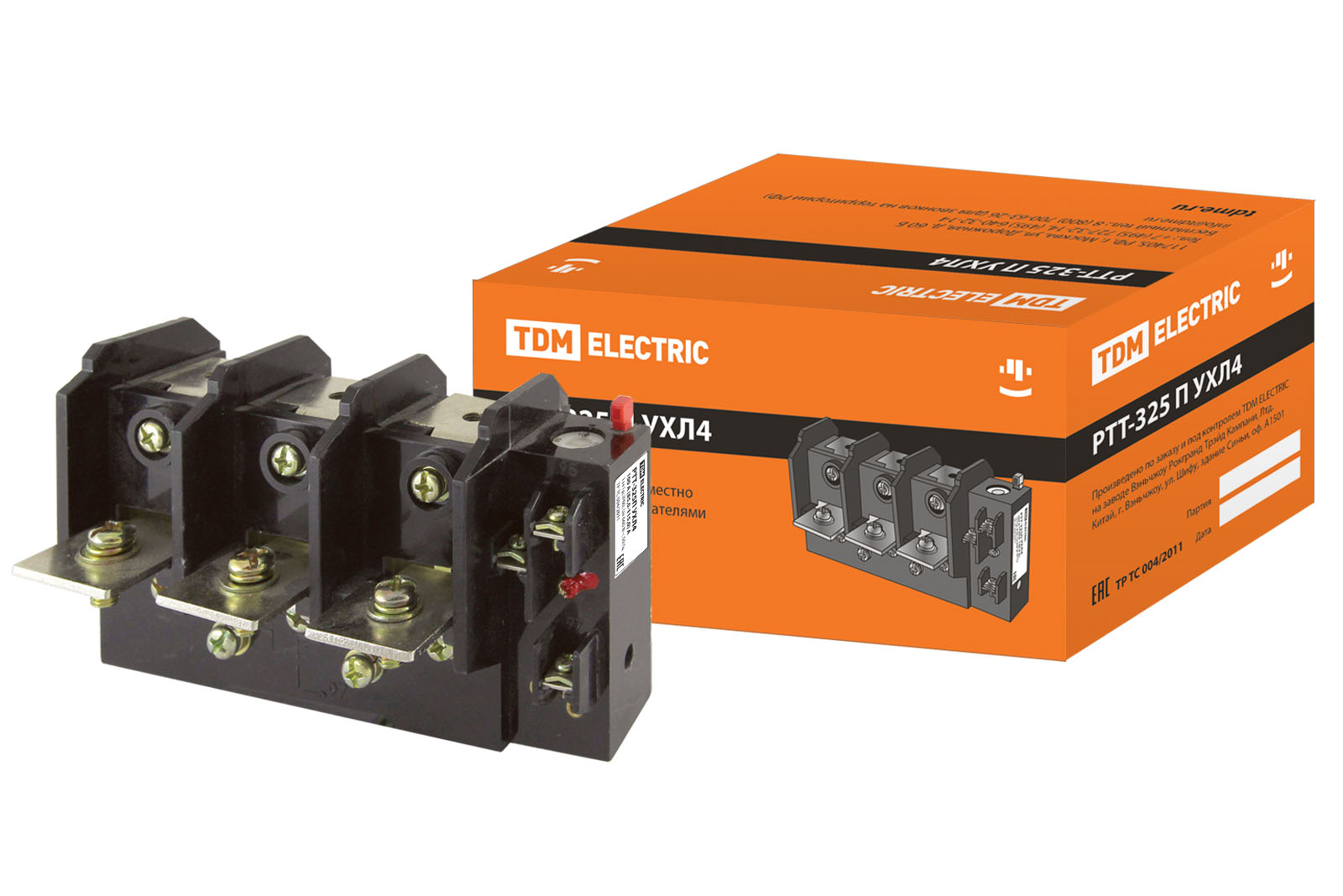

Электротепловые токовые реле РТТ-3

Описание и назначение

Для защиты электродвигателей от перегрузки, асимметрии и обрыва фаз, заклинивания ротора.

Применение

В качестве комплектующих изделий в схемах управления электроприводами в цепях переменного тока напряжением до 660 В частотой 50 Гц.

Совместно с магнитными пускателями ПМ12 на номинальные токи 100 и 160 А.

Тех. характеристики

Наименование параметра Значение параметра

Относительная влажность воздуха Не более 90% при+20°С и не более 50% при +40°С

Время срабатывания при токе нагрузки 1,2In,мин, не более 20

Термическая стойкость реле при 18x In, с 1

Установленная безотказная наработка, ч 30000

Число срабатываний при всех положениях регулятора тока несрабатывания Не менее 3000

Тип контакта вторичной цепи Переключающий

Рабочее положение реле – вертикальное крышкой вверх Отклонение до 15°

Допускаемая высота над уровнем моря, м До 2000

Диапазон рабочих температур, °С От -30 до +45

Тип реле Номинальный ток, А Номинальный ток несрабатывания на средней части шкалы, А Диапазон регулирования тока несрабатывания, А Мощность, потребляемая одним полюсом реле, Вт Сечение присоединяемых проводов, мм²

Медь Алюминий

РТТ325 50 42,5-57,5 4,5 16 25

63 53,5-72,3 25 35

100 80 68,0-92,0 5,5 35 50

100 85,0-115,0 6,7 50 70

РТТ326 100 85,0-115,0 6,7 50 70

125 106,0-143,0 7,8 70 95

160 160 136,0-180,0 11,8 95 -

Упаковка

Артикул Транспортная упаковка

Количество, шт. Вес, кг Габаритные размеры, мм

Длина Ширина Высота

SQ0741-0001 20 13,8 460 320 230

SQ0741-0002 20 13,8 460 320 230

SQ0741-0003 20 13,8 460 320 230

SQ0741-0004 20 13,8 460 320 230

SQ0741-0005 20 14,5 460 320 230

SQ0741-0006 20 14,5 460 320 230

SQ0741-0007 20 14,5 460 320 230
