Ограничители мощности серии ОМ

Описание и назначение

Предназначены для постоянного контроля потребляемой мощности и отключения нагрузки при превышении установленного лимита мощности в однофазных, трехфазных электрических сетях переменного тока.

Применение

Равномерное распределение потребляемой мощности между арендаторами для контроля общей выделенной мощности.

Контроль за используемой потребителем электрической мощностью при введении лимитов потребления электроэнергии.

Защита изношенных сетей от недопустимых перегрузок, связанных с подключением мощных нагрузок.

Контроль несанкционированных подключений к электрической сети потребителя.

Материалы

Корпус ограничителя выполнен из не поддерживающего горение пластика.

Конструкция и принцип работы

Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки встроенными трансформаторами тока. Сигналы, пропорциональные напряжению сети и току, преобразуются в цифровой код, и далее производится расчет действующего значения потребляемой мощности отдельно по каждой фазе.

При превышении установленного лимита потребляемой мощности ограничитель отключает нагрузку на установленное время. Нагрузка должна подключаться к сети с использованием контактора.

Повторное включение нагрузки производится автоматически через установленное время.

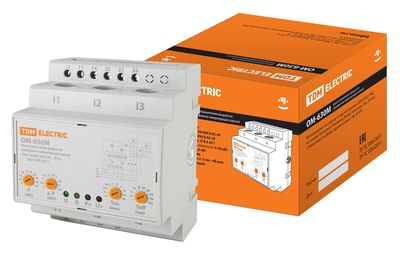

Ограничитель ОМ-630М работает по логике суммарного варианта расчета потребляемой мощности: нагрузка отключается при условии достижения в сумме по 3-м фазам величины мощности, установленной на лицевой панели. При этом нагрузка может быть как симметричной, так и не симметричной.

Преимущества

Контроль потребления мощности на вводе в сеть потребителя.

Способность подключать нагрузку при обрыве нулевого проводника.

Способность защищать нагрузку от повышения (более 260 В) и понижения (менее 160 В) напряжения сети.

Защита от перегрузки и короткого замыкания (при превышении током заданного значения в 6 раз нагрузка отключается в течение 0,1 секунды).

Для ОМ-630М сохранение работоспособности при питании от 1-й фазы.

Ограничитель имеет 2 исполнительных реле, первое управляет контактором, а второе можно использовать для сигнализации (звуковой, световой или подачи сигнала на пульта управления) срабатывания ограничителя.

Продукция имеет привлекательную цену: ниже большинства представленных на рынке аналогов.

Схема подключения к сети

Схема работы ограничителя

Тех. характеристики

Наименование параметра Значение

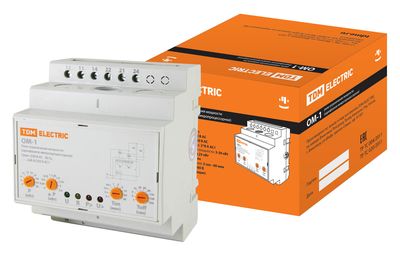

ОМ-1 ОМ-630М

Номинальное напряжение сети, В 230 АС 3х230/400 АС+N

Рабочее напряжение сети, В 50-450 АС 3х50-450 АС+N

Номинальная частота, Гц 50

Номинальный ток контактов реле, А 2х8 АС

Тип контактов 2р (переключающие)

Диапазон ограничения мощности, кВт 3-30 5-50

Дискретность изменения значения мощности, кВт 0,25 0,5

Защита по току перегрузки на фазу, А* 150 230

Погрешность измерения тока, % ≤3 ≤3 (до 200 А) ≤10 (от 200 до 230 А)

Задержка отключения, Toff, сек 1-240

Задержка повторного включения, Ton 2 сек – 60 мин

Верхний порог напряжения, В 260

Верхнее значение гистерезиса, В 254

Нижний порог напряжения, В 160

Нижний значение гистерезиса, В 166

Время срабатывания при верхнем пороге напряжения, сек 0,1

Время срабатывания при нижнем пороге напряжения, сек 5

Погрешность измерения напряжения в диапазоне 50-450 В, % ≤1

Диапазон рабочих температур, oС От -25 до +50

Степень защиты IP20

Потребляемая мощность, не более, Вт 3

Диаметр сквозных отверстий измерительных цепей, мм 10,5

Механическая износостойкость, циклов 10 000 000

Электрическая износостойкость, циклов 100 000

Способ монтажа DIN-рейка

* При токах свыше указанных значений ограничителя будут отключать нагрузку через время Toff
