Реле импульсные (бистабильные)

Описание и назначение

Для управления по двухпроводной сети осветительным и другим электрооборудованием из нескольких мест при помощи параллельно соединенных выключателей кнопочного типа

Применение

Применяется в схемах автоматики как комплектующее изделие

Материалы

Корпус переключателя выполнен из не поддерживающего горения пластика

Конструкция

Работают с выключателями кнопочного типа (без фиксации);

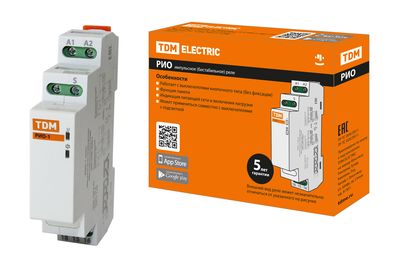

На лицевой панели реле имеется 2 индикатора: наличия сети (зеленый), подключения нагрузки (красный);

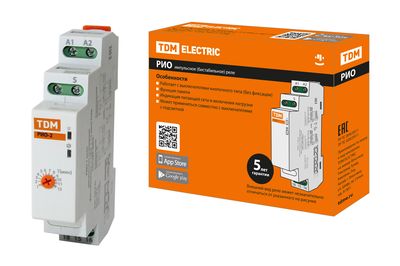

В РИО-2 на лицевой панели имеется таймер (1-12 минут), позволяющий отключить освещение через установленное время, до следующего нажатия на выключатель.

Реле имеют функцию памяти, т.е. восстанавливают свое состояние (контакт 15-18 разомкнут или замкнут) при восстановлении напряжения сети.

Двукратное нажатие кнопочного выключателя в течение 1 секунды отключает в РИО-2 работу по таймеру. При этом отсчет времени вестись не будет, и отключение реле произойдет только при повторном нажатии на кнопку.

Преимущества

Позволяют создавать схемы управления освещением из нескольких мест: в коридоре, на лестнице, во всем доме и др.

Использование реле позволяет упростить схему управления, уменьшить потери сети;

Использование реле дает экономию средств на проводах, по сравнению со схемами с проходными выключателями (нужен провод 2*0,35 кв. мм);

В схемах с реле в отличии от схемам с проходными выключателями возможно значительное увеличение числа выключателей при незначительном усложнении схемы.

Схемы подключения к сети

Схемы работы реле

Тех. характеристики

Наименование параметра Значение

Типоисполнение реле РИО-1 РИО-2

Номинальный ток контактов, А 10

Питающее напряжение, В АС 230

Номинальная частота, Гц 50

Наличие таймера, мин нет 1-12

Ток управляющего сигнала, не более, мА 1

Механическая износостойкость 1 000 000

Электрическая износостойкость 100 000

Диапазон рабочих температур, 0С От -5 до +40

Степень защиты IP20

Потребляемая мощность, не более, Вт 0,8

Способ монтажа DIN-рейка

Тип контакта 1р (переключающий)

Сечение подключаемых проводников, не более, мм2 1,5
