Рубильники РКН
-

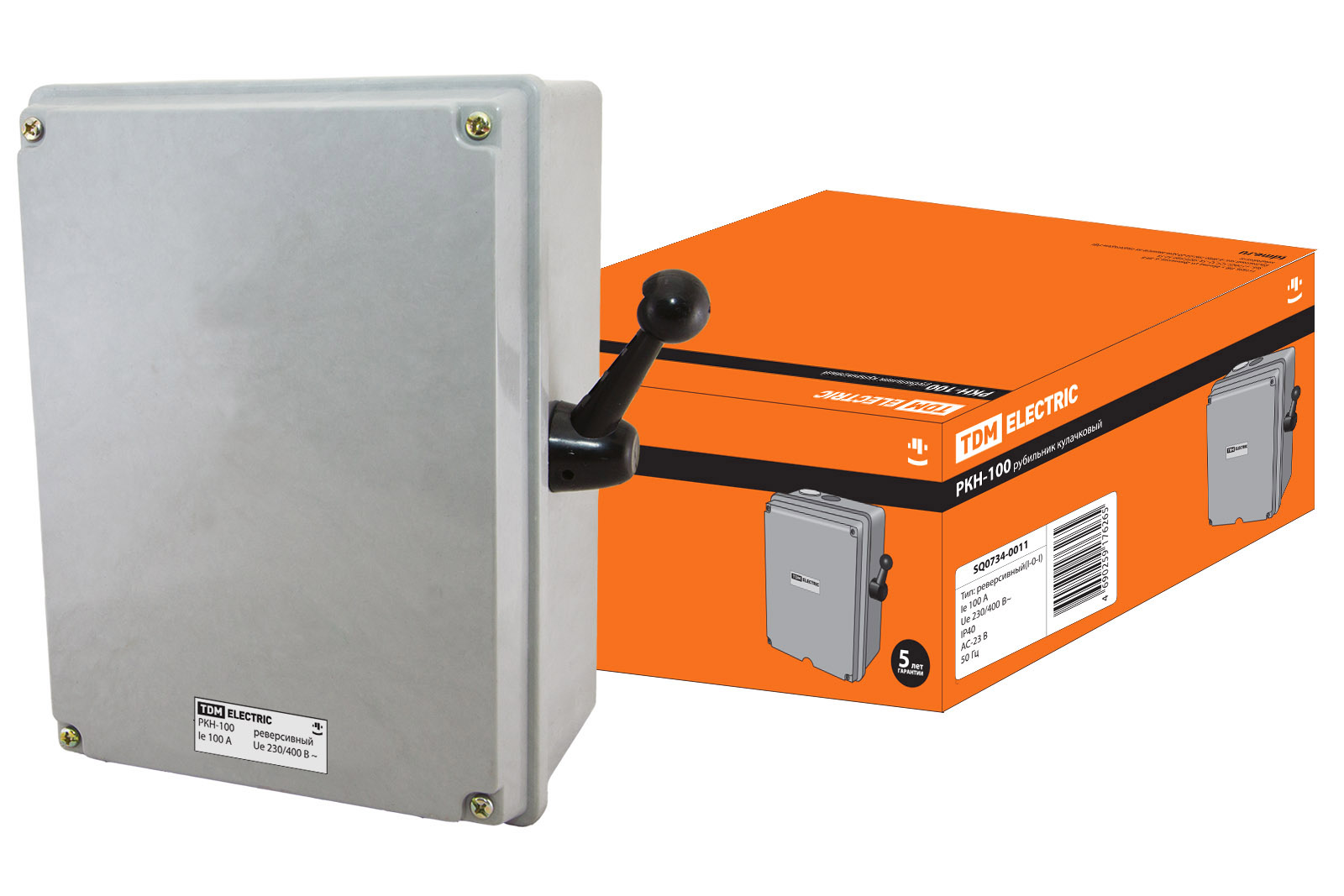

РКН-100 ( | — 0 — | ) 100А TDM SQ0734-0011
0,00Br Подробнее -

РКН-100 ( | — 0 — || ) 100А TDM SQ0734-0012
0,00Br Подробнее -

РКН-100 (0 — | ) 100А TDM SQ0734-0010
0,00Br Подробнее -

РКН-15 ( | — 0 — | ) 15А TDM SQ0734-0002
0,00Br Подробнее -

РКН-15 ( | — 0 — || ) 15А TDM SQ0734-0003
0,00Br Подробнее -

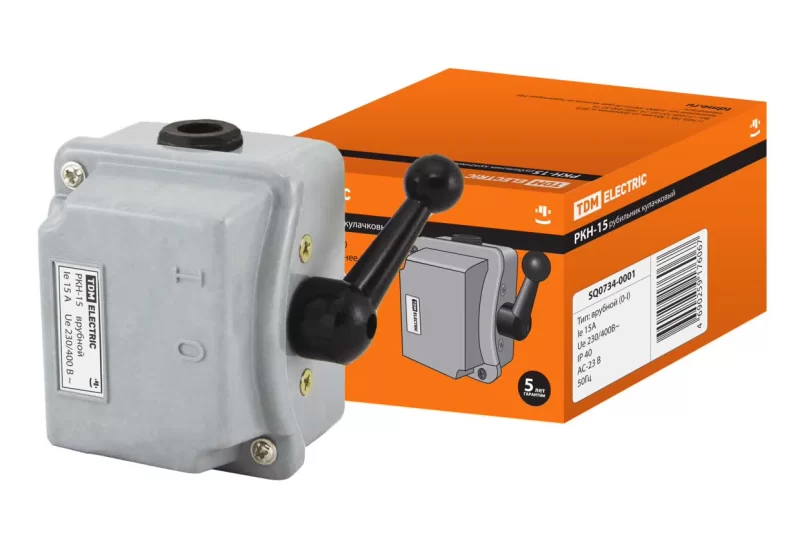

РКН-15 (0 — | ) 15А TDM SQ0734-0001
0,00Br Подробнее -

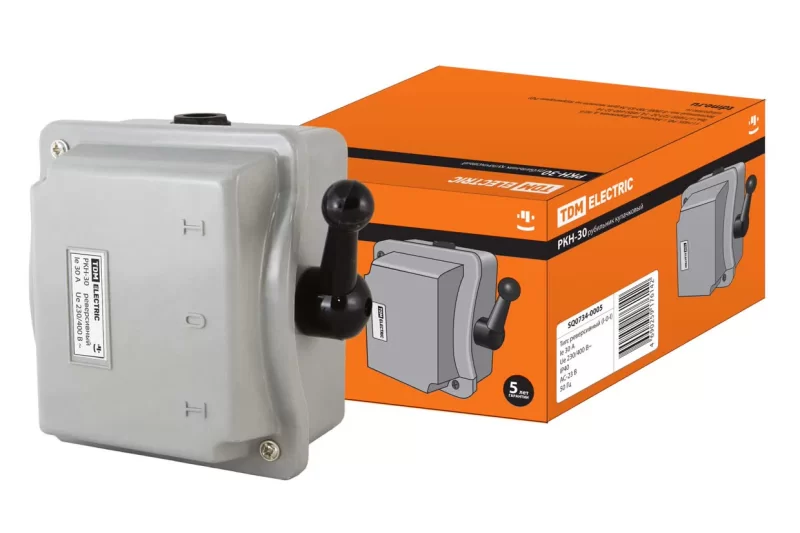

РКН-30 ( | — 0 — | ) 30А TDM SQ0734-0005
0,00Br Подробнее -

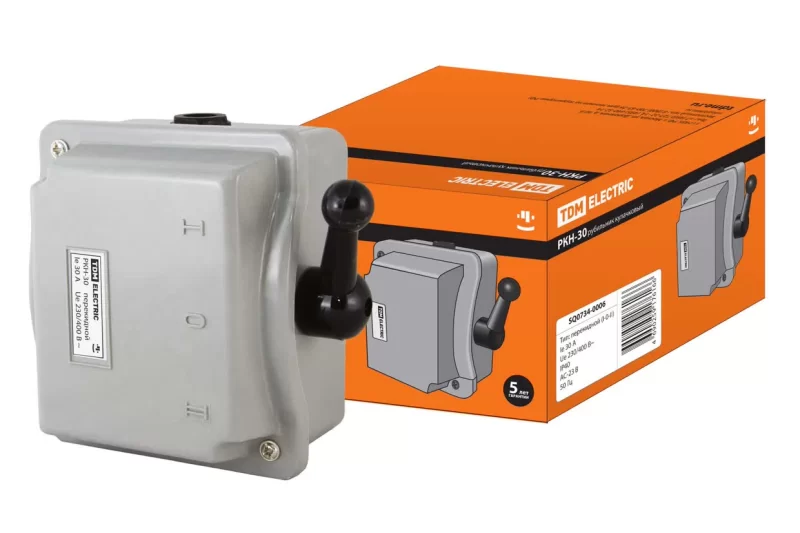

РКН-30 ( | — 0 — || ) 30А TDM SQ0734-0006
0,00Br Подробнее -

РКН-30 (0 — | ) 30А TDM SQ0734-0004
0,00Br Подробнее -

РКН-63 ( | — 0 — | ) 63А TDM SQ0734-0008
0,00Br Подробнее -

РКН-63 ( | — 0 — || ) 63А TDM SQ0734-0009
0,00Br Подробнее -

РКН-63 (0 — | ) 63А TDM SQ0734-0007
0,00Br Подробнее
Описание и назначение
Ручное включение и отключение цепей переменного тока, пуск, остановка и реверсирование трехфазных электронных двигателей.
Применение
Управление электроприводами и электрооборудованием различного промышленного и сельскохозяйственного назначения
Материалы
Пластмассовый защитный корпус изготовлен из полиамида методом прессования
Комплектация
Рубильник кулачковый
Рукоятка управления
Паспорт
Конструкция
Изготавливаются в трех исполнениях
Врубные
Перекидные
Реверсивные
Тех. характеристики
Наименование параметра Значение
Номинальное напряжение электрической сети, В230 и 400
Максимальное рабочее напряжение, В500
Степень защиты по ГОСТ 14254-96IP40
Диапазон рабочих температур, °Сот -40 до +55
Рабочее положение в пространстве от вертикали±90° в любую сторону
Климатическое исполнение и категория размещения по ГОСТ15150-69УХЛ4
Категория применения по ГОСТ Р 50030.3-99АС23В
Группа условий эксплуатации по ГОСТ17516-72М1
Степень загрязнения окружающей среды по ГОСТ 50030.1-20003
Срок службы, не менее, лет10
Типоисполнение рубильника РКН по току нагрузки, In, А и мощности Р, кВт Электрическая износостойкость, циклов Механическая износостойкость, циклов Допустимая частота коммутаций Схема коммутаций (положение рукоятки управления) Угол поворота рукоятки
15 А, (5,5)100 тыс.250 тыс.200 в час. вкл- выклI-00-60
30 А, (10)
15 А, (5,5)реверсI-0-I60-0-60
30 А, (10)
15 А, (5,5)перекиднойI-0-II60-0-60
30 А, (10)
63 А, (22)80 тыс.180 тыс.180 в час. вкл- выклI-00-60
100 А, (30)
63 А, (22)реверсI-0-I60-0-60
100 А, (30)
63 А, (22)перекиднойI-0-II60-0-60
100 А, (30)
Упаковка
Артикул Транспортная упаковка
Количество, шт. Вес, кг Габаритные размеры, мм
Длина Ширина Высота
SQ0734-00025016480215350
SQ0734-00035016480215350
SQ0734-00015015480215350
SQ0734-00053017430280410
SQ0734-00063017500340460
SQ0734-00043016430280410
SQ0734-00081816,5500340340
SQ0734-00091817,8500340340
SQ0734-00071815,8500340340
SQ0734-0011617430470450
SQ0734-0012617550320310
SQ0734-0010616530270450
