Устройства автоматического ввода резерва АВР

Описание и назначение

Обеспечение резервным питанием нагрузки, подключенной к системе электроснабжения, имеющей основной и резервный вводы. В АВР-ПН при пропадании питания по фазе «А» основной линии, происходит автоматическое переключение на резервную линию. В АВР-ПНД контроль питания происходит по фазам «A», «B», «C», при пропадании любой из фаз – происходит переключение на резервную линию.

Применение

Резервирование нагрузки на объектах первой категории (больницы, государственные органы, воинские части, учебные заведения).
Распределение энергии и коммутация оборудования на:

заводах и фабриках непрерывного цикла;
объектах гражданского жилищного строительства;
коммерческих объектах;
спортивных сооружениях;
административных зданиях;
щиты АВР.

Материалы

Контактная группа выполнена из высококачественной электротехнической меди покрытой оловом.
Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.

Конструкция

Контактные элементы выполнены из высококачественной меди с защитным покрытием из олова.
Корпус изготовлен из пластика, не поддерживающего горение.
Маркировка выполнена лазером в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.

Преимущества

Программирование параметров АВР-ПНД с панели управления.
Защита параметров АВР ПНД паролем.
Возможность установки приоритетного ввода.
Смонтированный механизм коммутации 2 в 1 для подключения нагрузки.
Возможность блокировки механизма переключения навесным замком.
Ручной и автоматический режимы работы.
Возможность блокировки режима работы ключом.
Возможность блокировки блока навесным замком.
Наличие контактов подключения системы сигнализации и пожаротушения.
Возможность подключения аккумулятора.

Комплектация

АВР-ПНД:

Коммуникационный кабель.
Адаптер.
Комплект крепежных элементов.
Руководство по эксплуатации. Паспорт.
Упаковка – коробка.

АВР-ПНД:

Г-образный ключ.
Комплект крепежных элементов.
Руководство по эксплуатации. Паспорт.
Упаковка – коробка.

Конструкция

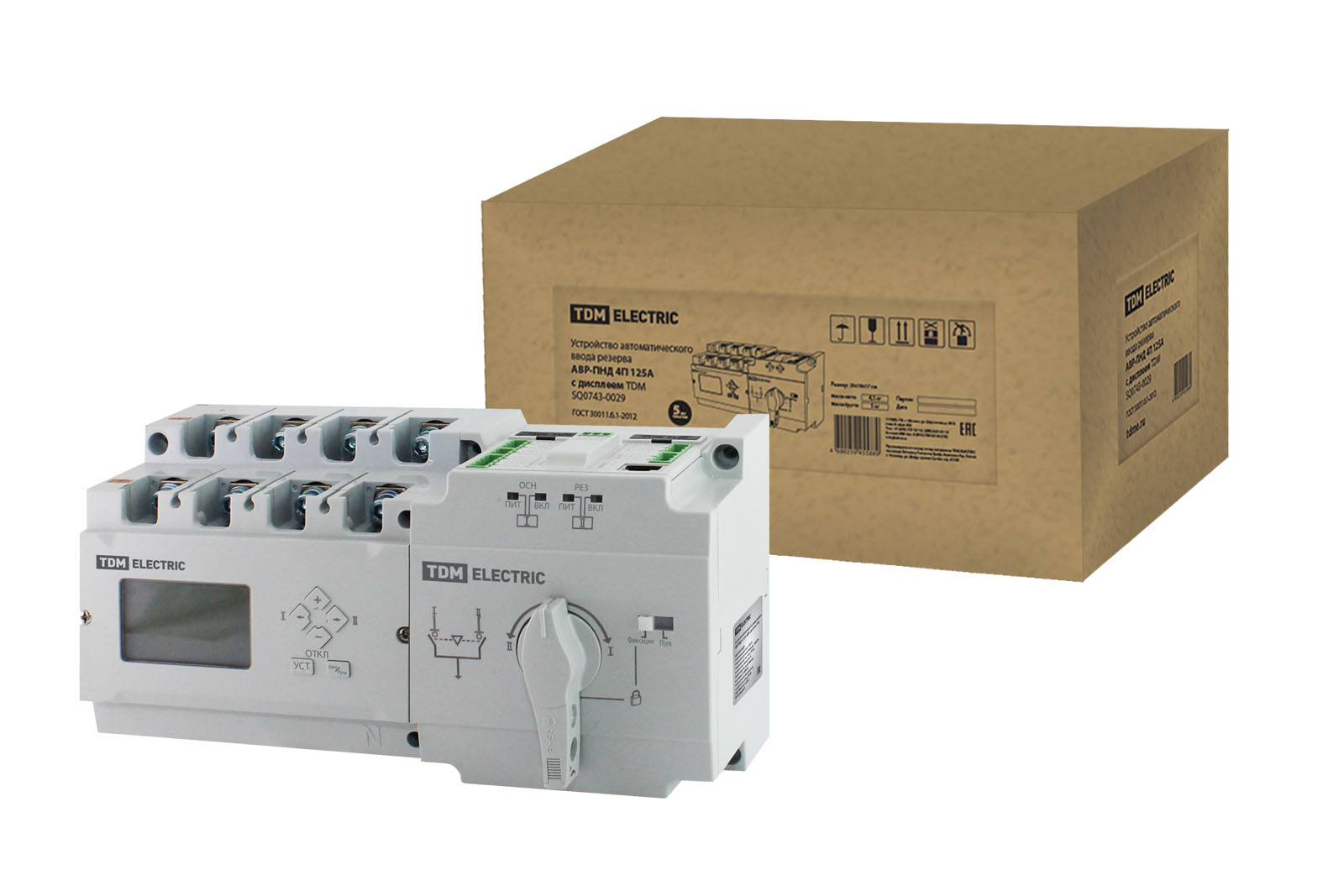

Устройство автоматического ввода резерва АВР-ПНД (переключатель нагрузки с дисплеем) выполнено в виде моноблока и состоит из переключателя (контактного блока) и блока управления с мотор-редуктором и выносного LCD монитора.

1. Контакты для подключения основной линии.
2. Контакты для подключения резервной линии.
3. Блок клемм для подключения управления АВР.
4. ЖК-дисплей с возможность установки на дверцу шкафа.
5. Клавиши управления АВР-ПНД.
6. Светодиодная индикация основной линии.
7. Светодиодная индикация резервной линии.
8. Переключатель управления.
9. Рукоятка для переключения и отключения АВР-ПНД, также есть возможность блокировки АВР-ПНД при помощи навесного замка (замок в комплект поставки не входит).
10. Предохранители.

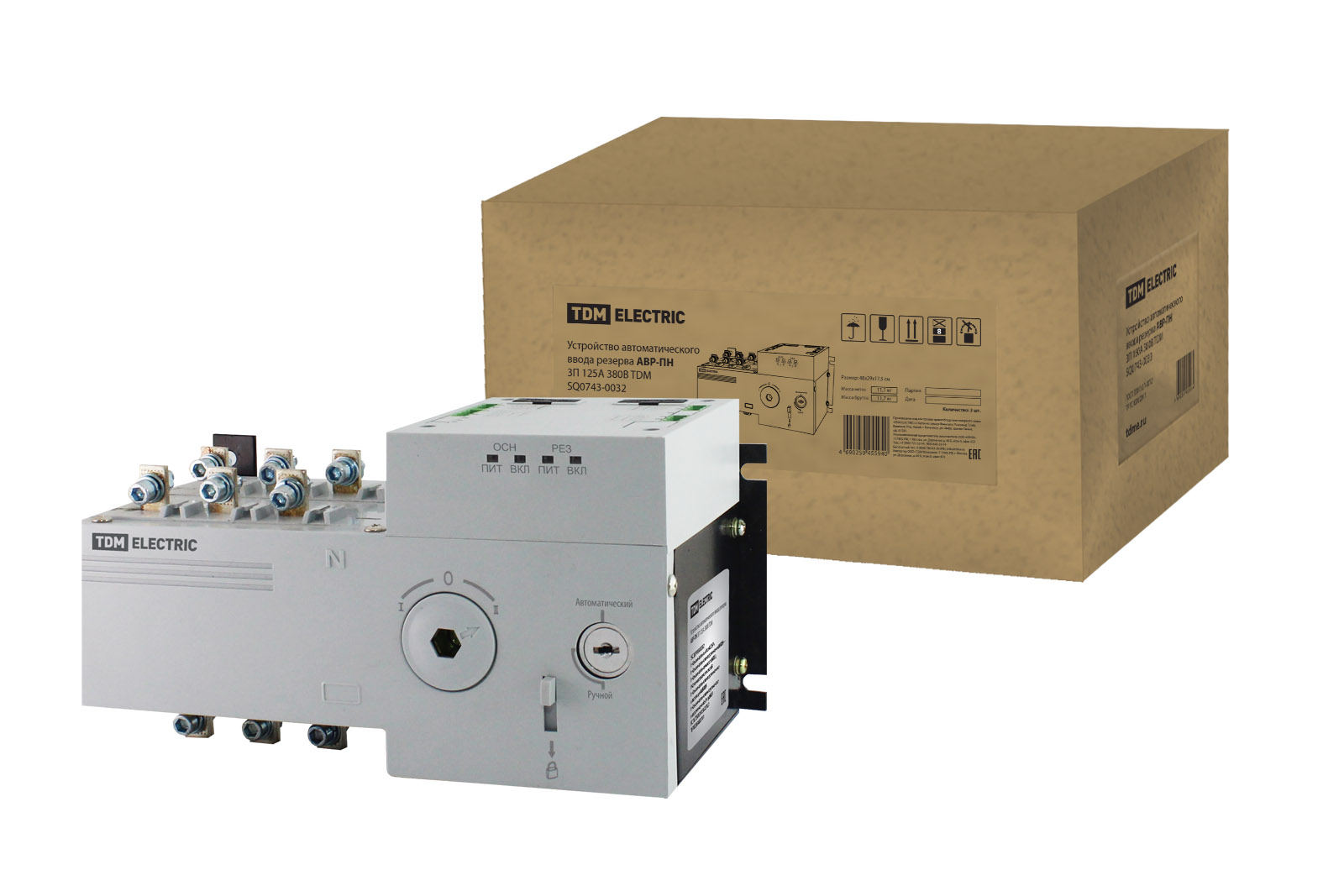

Устройства автоматического ввода резерва АВР-ПН (переключатель нагрузки) выполнено в виде моноблока и состоит из переключателя (контактного блока) и блока управления с мотор-редуктором.

1. Контакты для подключения основной линии.
2. Контакты для подключения резервной линии.
3. Блок клемм для управления АВР.
4. Замок блокировки АВР-ПН.
5. Светодиодная индикация функционирования основной линии.
6. Светодиодная индикация функционирования резервной линии.
7. Рабочий механизм ручного переключения. Переключение линий производится при помощи Г-образного ключа длиной 155 мм (поставляется в комплекте).
8. Механизм блокировки АВР-ПН при помощи навесного замка (замок в комплект поставки не входит).
9. Контакт для подключения заземления.
10. Предохранители.

Тех. характеристики

Наименование параметра Значение

Модель АВР АВР-ПН АВР-ПНД

Номинальный рабочий ток Ie, А 125 160 250 125 160 250

Номинальное напряжение переменного тока, В~ 380

Номинальная частота сети, Гц 50

Количество полюсов, шт 3 4

Номинальное импульсное выдерживаемое напряжение Uimp, кВт 8

Номинальный кратковременно выдерживаемый ток (R.M.S. значение Icw при Uе ≤ 1000 В, 1 с), кА 10 10 25 10 10 25

Номинальная наибольшая включающая способность (пиковое значение Icm при Uе ≤ 1000 В), кА 20 30 50 20 30 50

Категория применения АС-33В

Номинальное напряжение изоляции Ui, В 690

Номинальный ток короткого замыкания Ik, кА 120

Механическая износостойкость циклов, В-О 10 000 8000 4000 10 000 8000 4000

Управление мотором нет да

Съемная панель для крепления на дверцу шкафа нет да

Температура эксплуатации, °С от -5 до +40

Режим работы автоматический/ручной
