Фотореле

Описание и назначение

Для автоматического включения/отключения освещения в зависимости от уровня освещенности.

Применение

управление уличным освещением: подсветка дорог, автостоянок, остановочных пунктов, парков, садов, наружной рекламы, зданий и сооружений и др.
управление внутренним освещением: витрины, офисные центры, подъезды, производственные помещения и др.

Материалы

корпус реле выполнен из не поддерживающего горение пластика

Конструкция

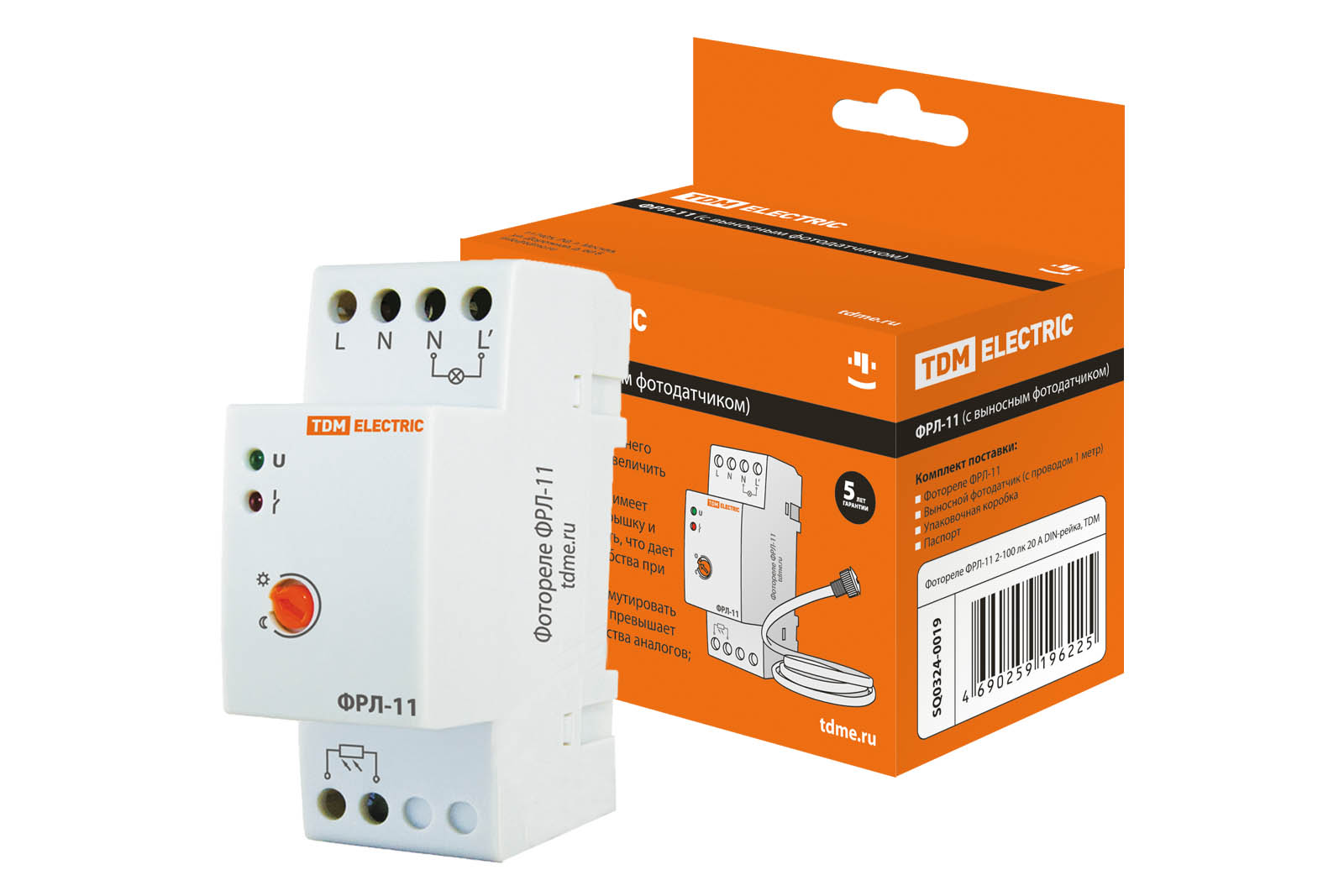

фотореле устанавливается в щитке на DIN-рейку 35 мм, внешний фотодатчик можно вынести на расстояние до 50 метров;
имеется возможность регулировки порога срабатывания от 2 до 100 лк.

Преимущества

вынесение фотодатчика от фотореле позволяет установить датчик в любом удобном месте, а само фотореле в щитке, чтобы собрать схему управления любой сложности;
внешний датчик имеет степень защиты IP65, что позволяет устанавливать его в любом удобном месте на улице;
фотореле может коммутировать нагрузку до 20А, что превышает показатели большинства аналогов;
имеет самую доступную цену на рынке по сравнению с имеющимися аналогами.

Тех. характеристики

Типоисполнение фотореле ФРЛ-01

Наименование параметра Значение

Номинальное напряжение, В 230
Номинальная частота, Гц 50
Номинальный ток нагрузки, А (при cos φ=120
Порог срабатывания в зависимости от уровня освещенности, Лк2-100 (регулируемый)
Собственная потребляемая мощность (в режиме работы/в режиме ожидания), Вт0,45/0,1
Степень защиты  IP65 (внешний датчик) IP20 (корпус фотореле)
Цвет  Белый
Диапазон рабочих температур  -250С +400С
Фотодатчик  Внешний
Максимальная длина провода до датчика, метров  50
Способ установки  DIN-рейка
Гарантийный срок  5 лет

Рекомендуемая суммарная мощность подключаемой нагрузки в зависимости от ее типа:

Ток контактов реле, А  Мощность нагрузки, Вт

Лампы накаливания  Галогенные лампы  Светодиодные лампы  Компактные люминесцентные лампы  Люминесцентные лампы
202500250025006251250

Cхема подключения
