Компактная светосигнальная арматура

Описание и назначение

Для коммутации электрических цепей управления переменного напряжения до 660 В и частотой 50/60 Гц, а также постоянного напряжения до 400 В.

Соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования».

Необходимые функции реализованы в одном прочном устройстве, что значительно упрощает монтаж.

Применение

В промышленности, на объектах инфраструктуры, в строительстве.

В системах КИПиА и РЗиА региональных электрических сетей.

В системах автоматики и электроснабжения подвижного состава железнодорожного транспорта.

Конструкция

Простая и быстрая установка, устойчивость к механическим

воздействиям.

Один блок выполняет все функции.

Фронтальная часть аналогична фронтальной части различных устройств светосигнальной аппаратуры.

Монтажная глубина не превышает 42 мм.

До двух электрически изолированных контактов.

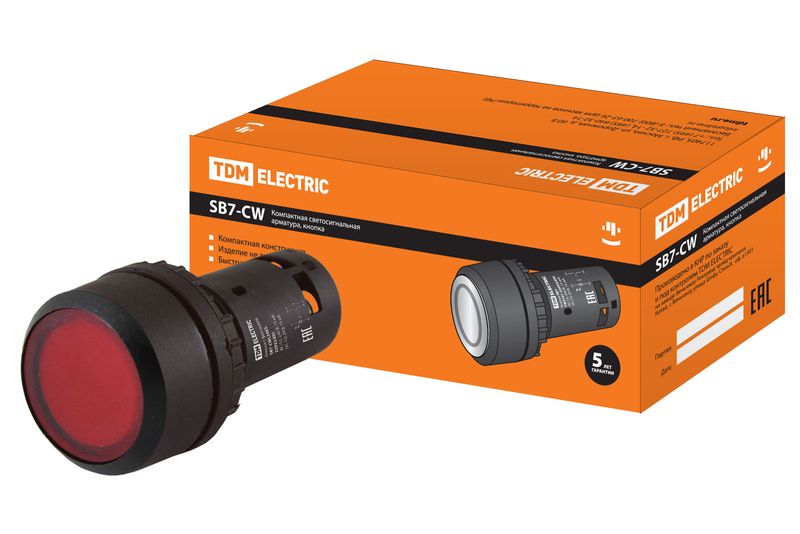

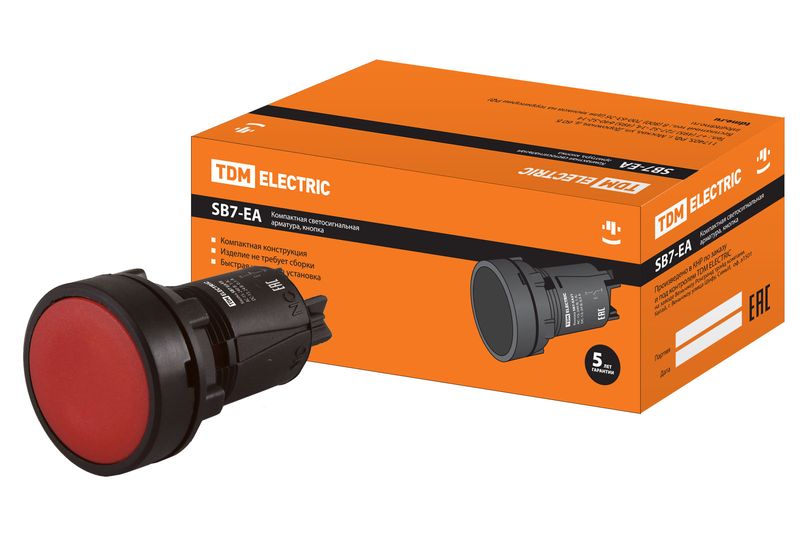

Кнопки с фиксацией и с пружинным возвратом (с подсветкой и без подсветки).

Кнопки аварийной остановки с грибовидной головкой ø40 мм, с фиксацией при срабатывании.

Возврат поворотом.

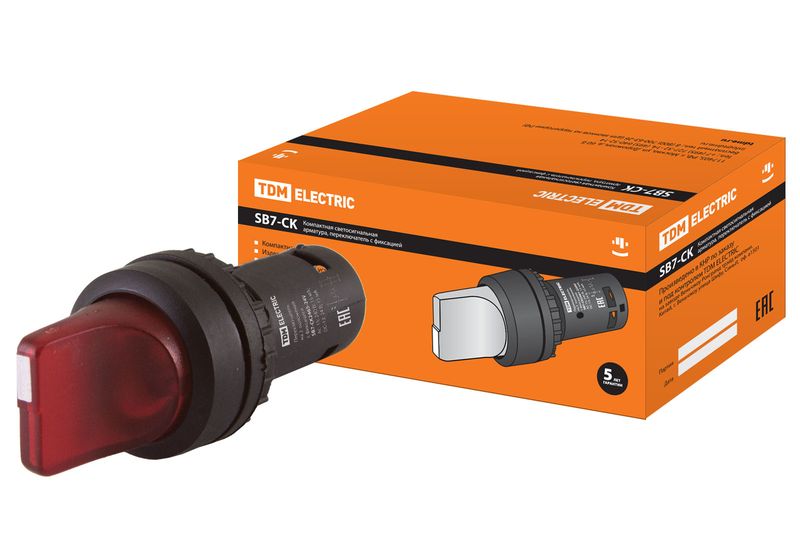

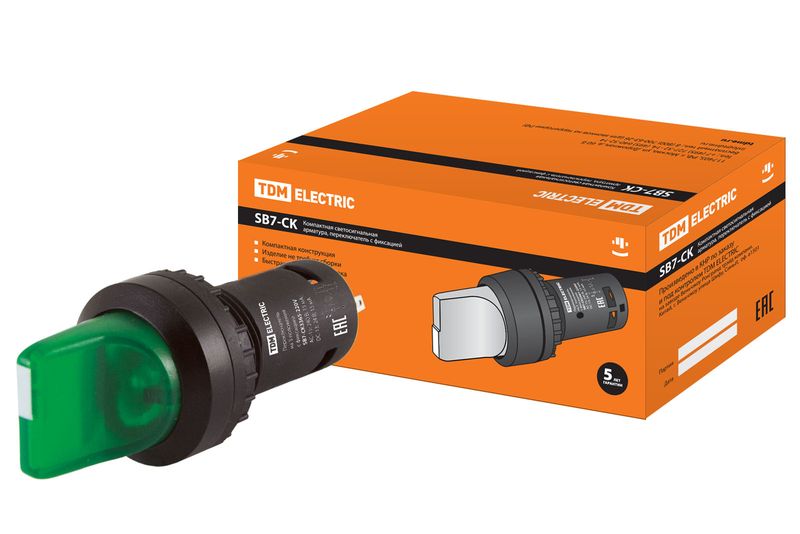

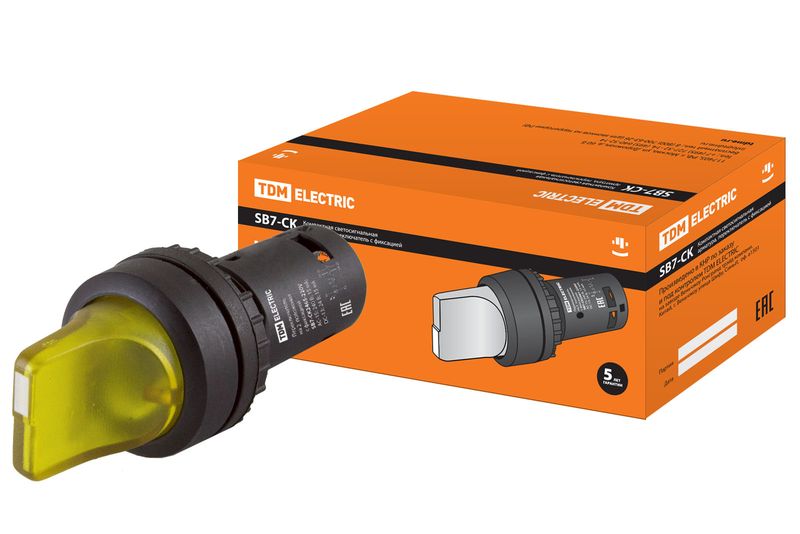

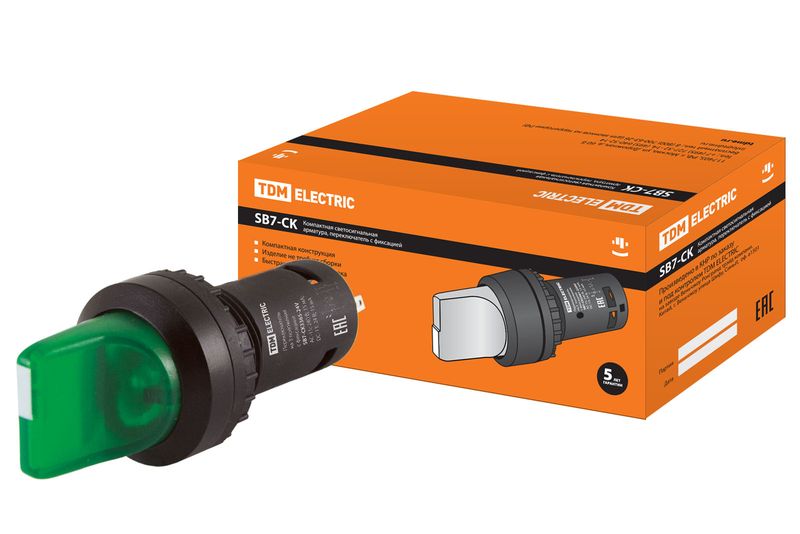

Переключатели (2- и 3-позиционные).

Грибовидные кнопки.

Пример монтажа

Тех. характеристики

Наименование параметра Значение

Номинальное напряжение изоляции, В 250

Устройства со светодиодом: номинальное напряжение, В 220/24

Устройства со светодиодом: номинальный ток, мА 15/15

Номинальный тепловой ток, А 5

Номинальный рабочий ток, Ie Категория применения AC 15 при 240 В - 1 A

Номинальный рабочий ток, Ie Категория применения DC 13 при 24 В – 0,3А

Механическая износостойкость, млн циклов обычные 0,7; с ключом 0,3

Электрическая износостойкость, млн циклов (3 600 циклов в час, коэффициент нагрузки 0,5) 0,6

Клеммы винтовые

Сечение подсоединяемого провода, мм² min 1 x 0,5

max 2 x 2,5

Момент затяжки, Нм 0,8

Степень защиты IP40

Рабочая температура окружающей среды, °С от -25 до +55

Температура хранения, °С от -40 до +70

Относительная влажность ≤85%
