Описание
Описание товара
Назначение
Для крепления токоведущих шин внутри силовых шкафов или сборок а также для неподвижной фиксации и изоляции частей,
находящихся под напряжением, от корпуса и панелей сборки.
Применение
Изоляторы шинные «Лесенка» используются при сборке НКУ различного назначения.
Материалы
Корпус изоляторов выполнен из диэлектрического пластика, армированного стекловолокном (BMC – Bulk – Mould Composite).
— В «тело» изоляторов армированы латунные гайки для крепления к металлоконструкциям корпуса и к шине.
Преимущества
Возможность крепления шин большой длины с одинаковым межфазным расстоянием без дополнительного выравнивания.
— Материал корпуса изолятора не подвержен старению, обладает удельной прочностью, сравнимой со сталью, не горюч и ударопрочен.
Упаковка

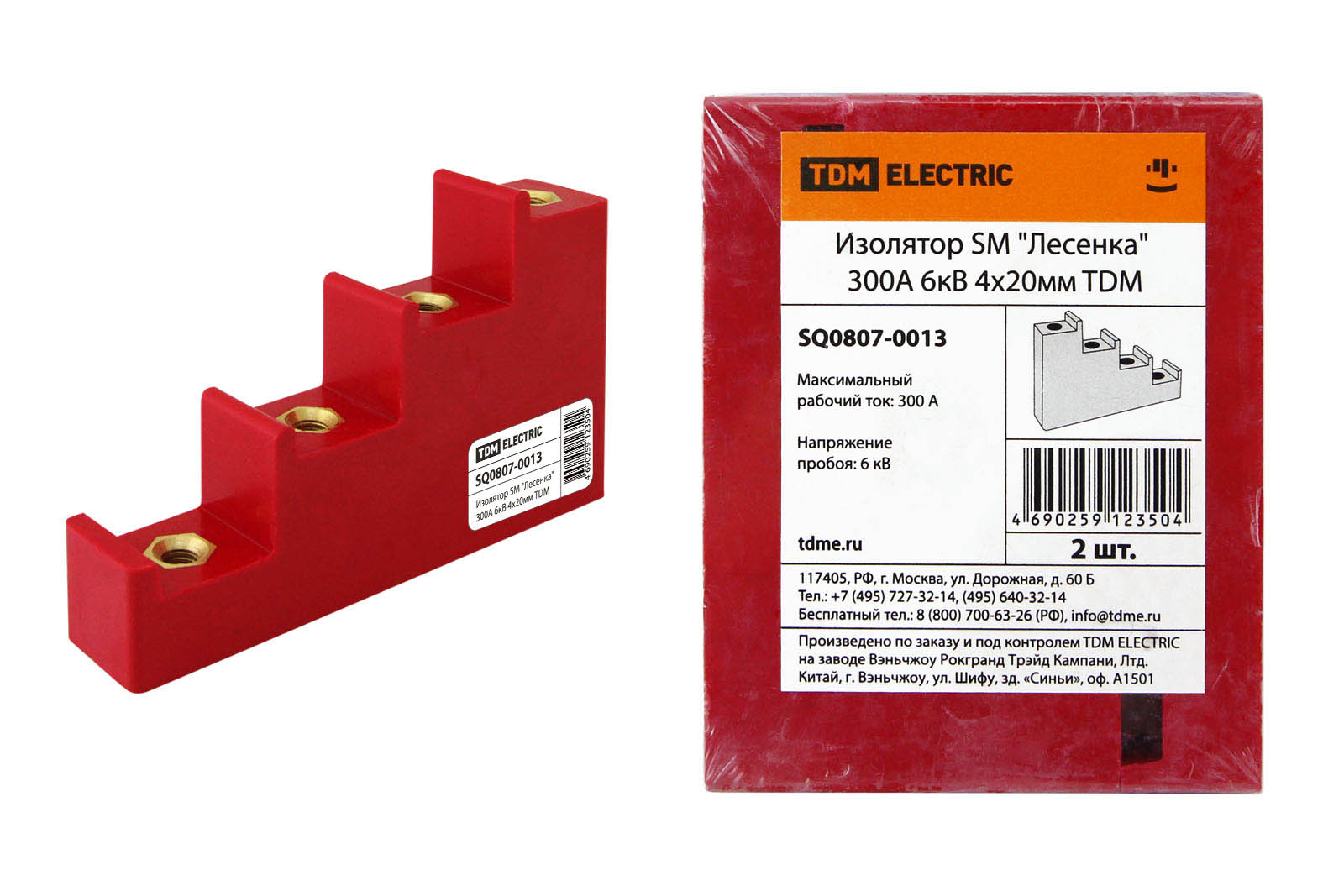

Изолятор SM «Лесенка» 300А 6кВ 4х20мм по 2 шт.
Изолятор SM «Лесенка» 450А 9кВ 4х30мм по 2 шт.
Изолятор SM «Лесенка» 600А 12кВ 4х40мм по 2 шт.
Изолятор SM «Лесенка» 700А 15кВ 4х30мм по 2 шт.
Изолятор SM «Лесенка» 900А 18кВ 4х40мм по 2 шт.
Конструкция — Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
Конструкция — Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
Конструкция — Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Технические характеристики
Оттенок цвета производителя — —
Код класса ETIM — EC001166
Бренд — TDM ELECTRIC
Серия — _
Вес Нетто — 0.18
