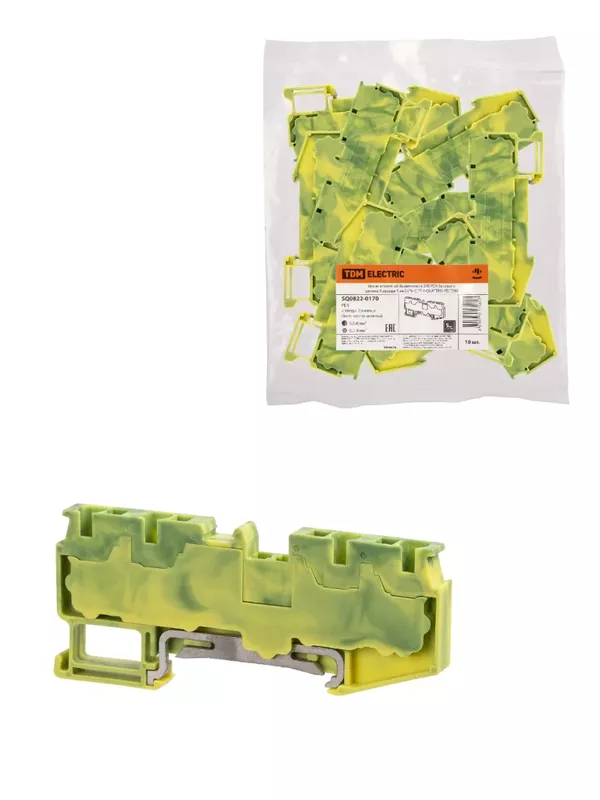

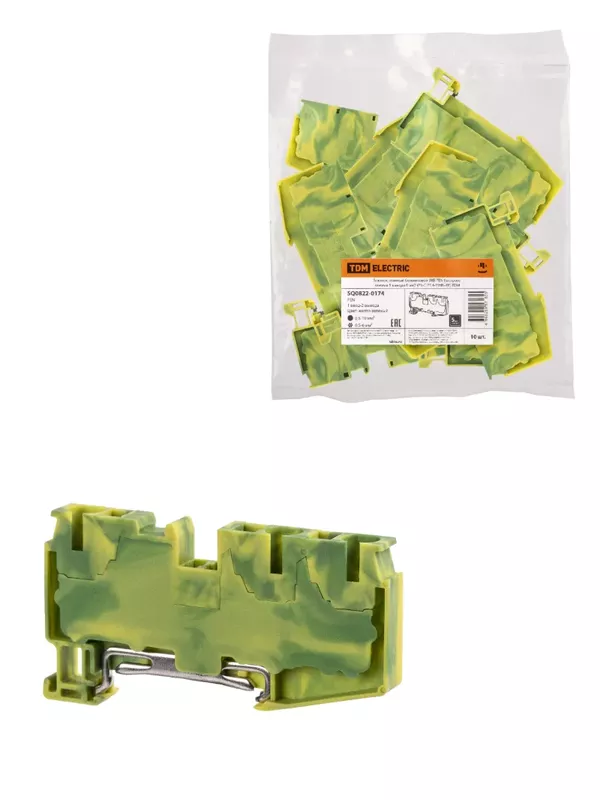

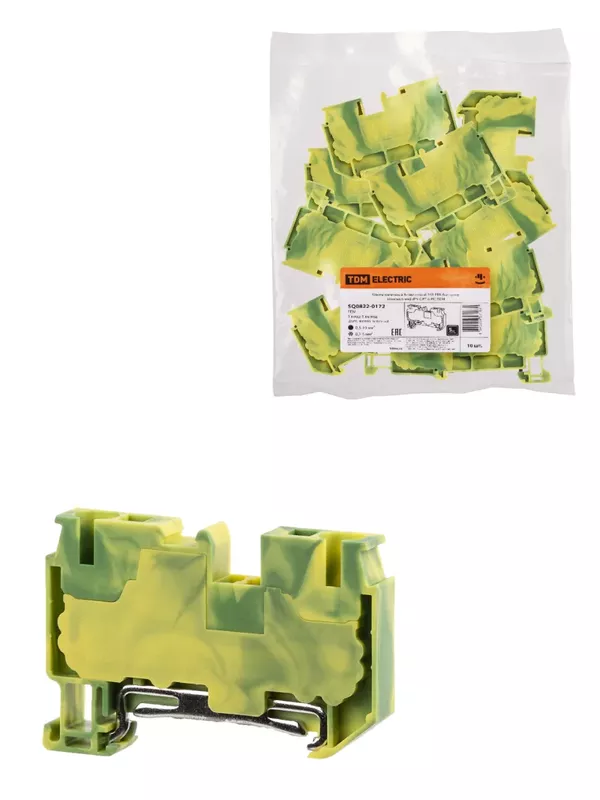

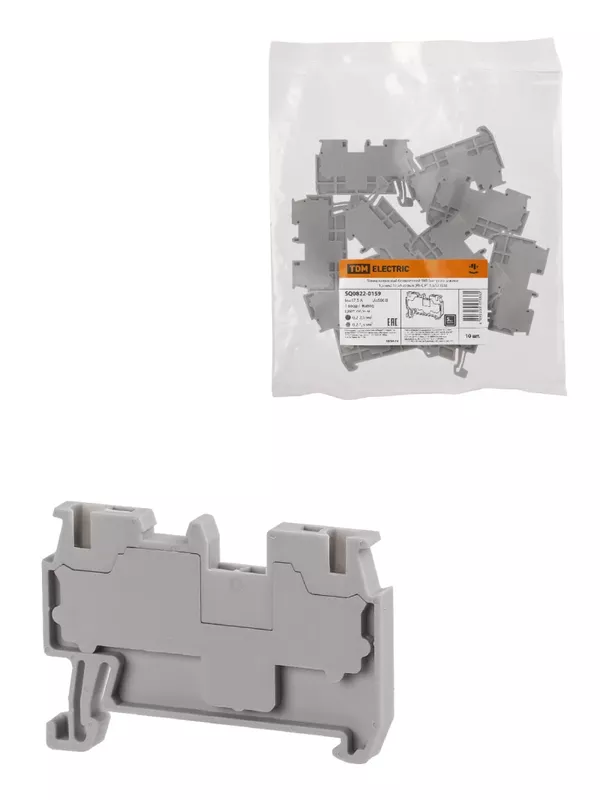

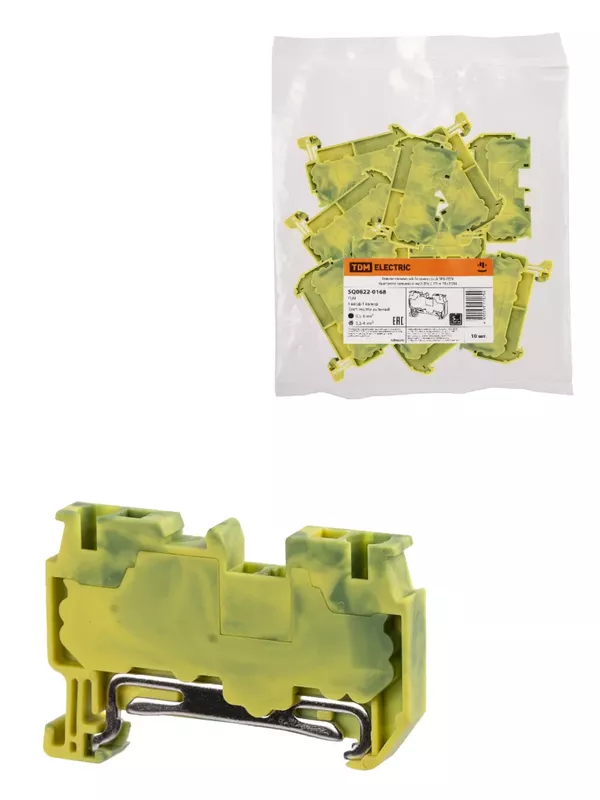

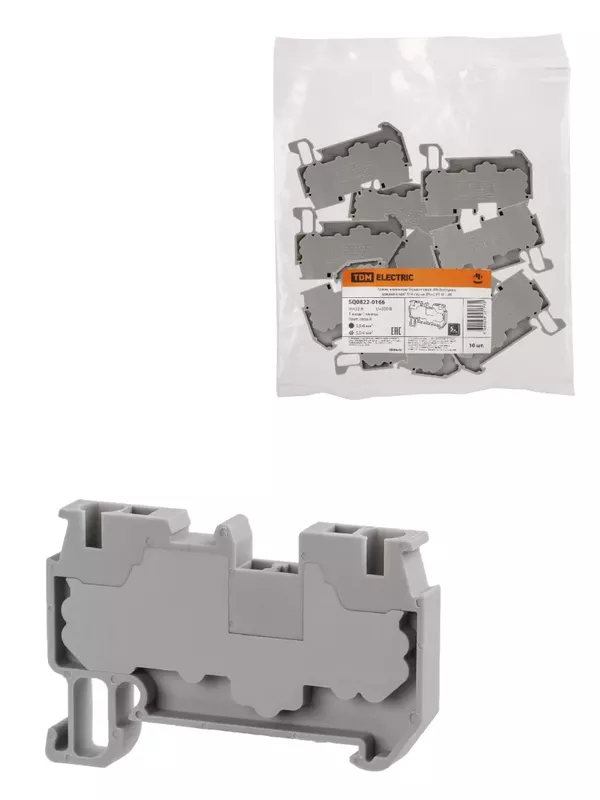

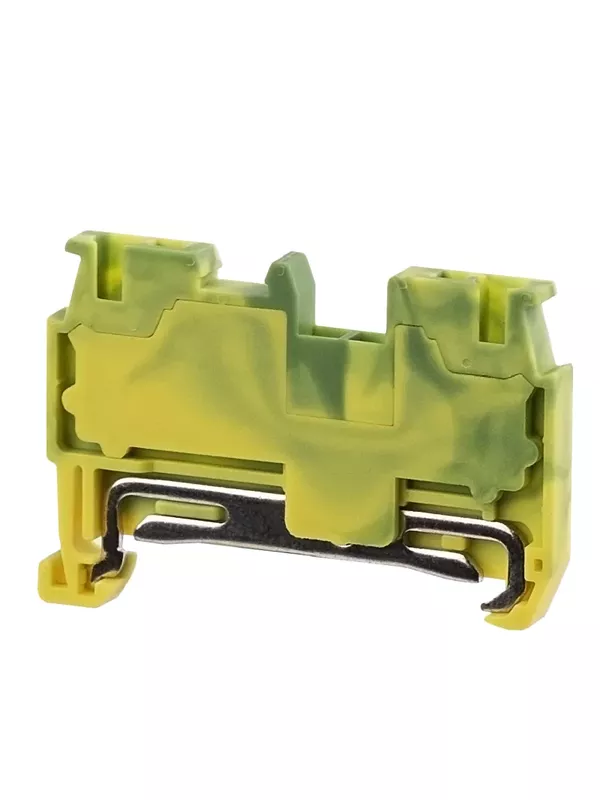

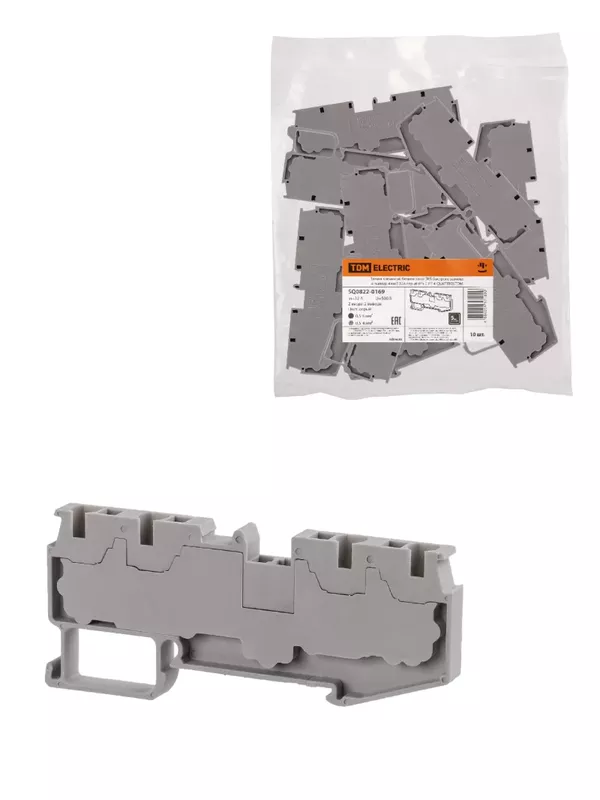

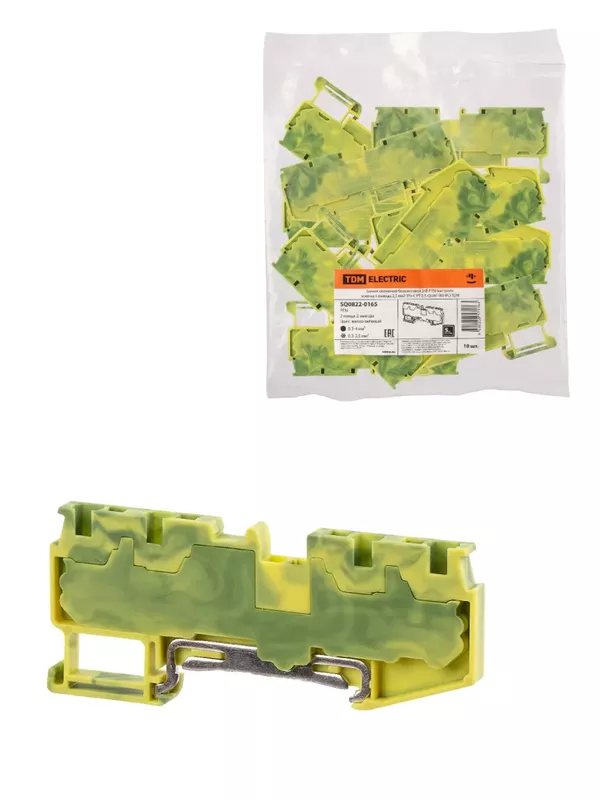

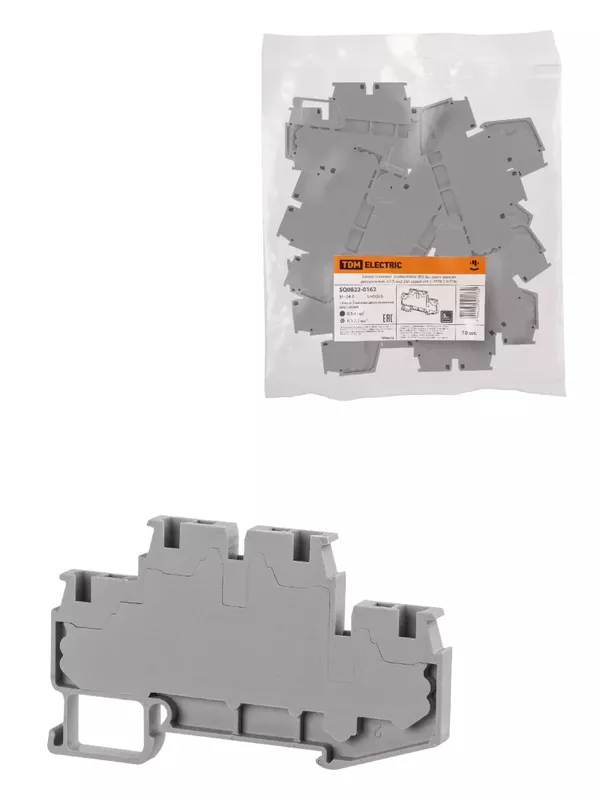

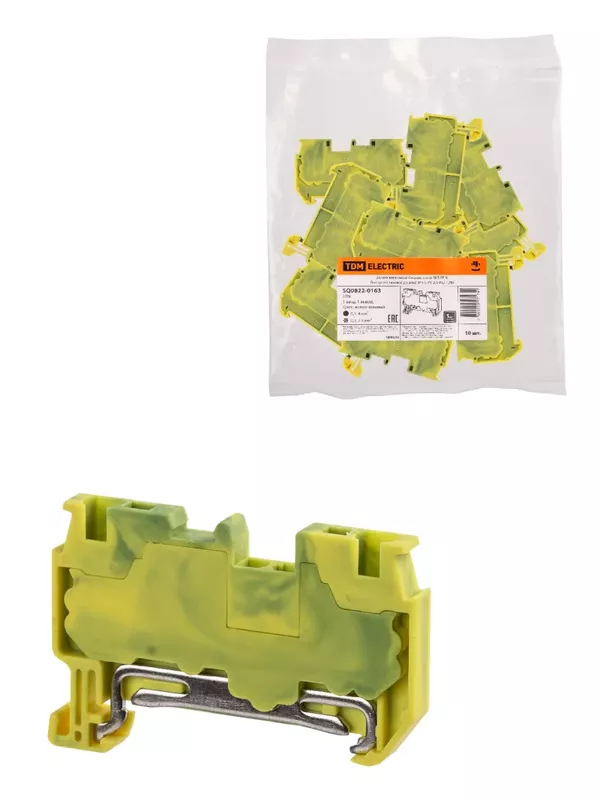

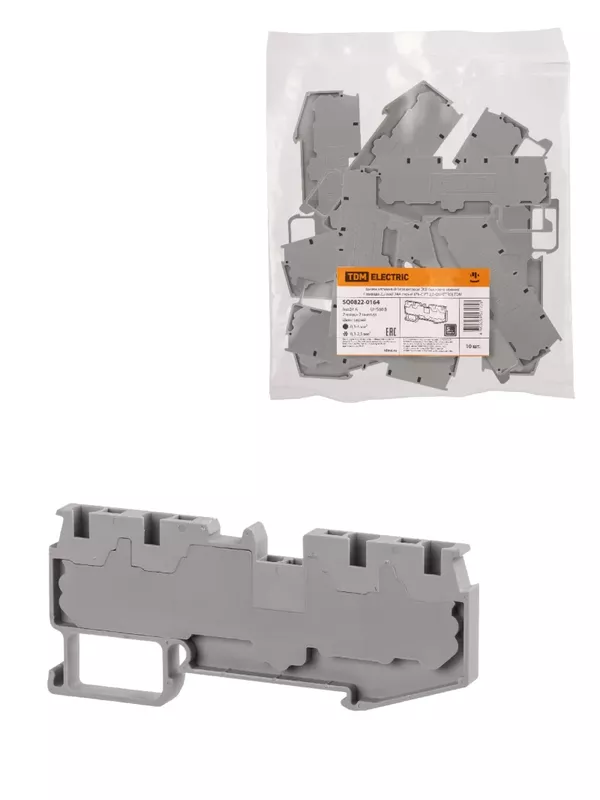

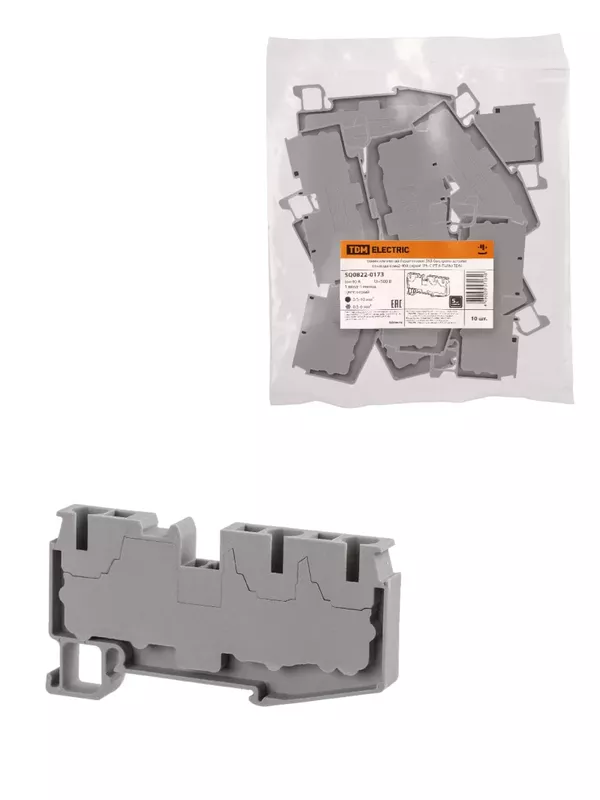

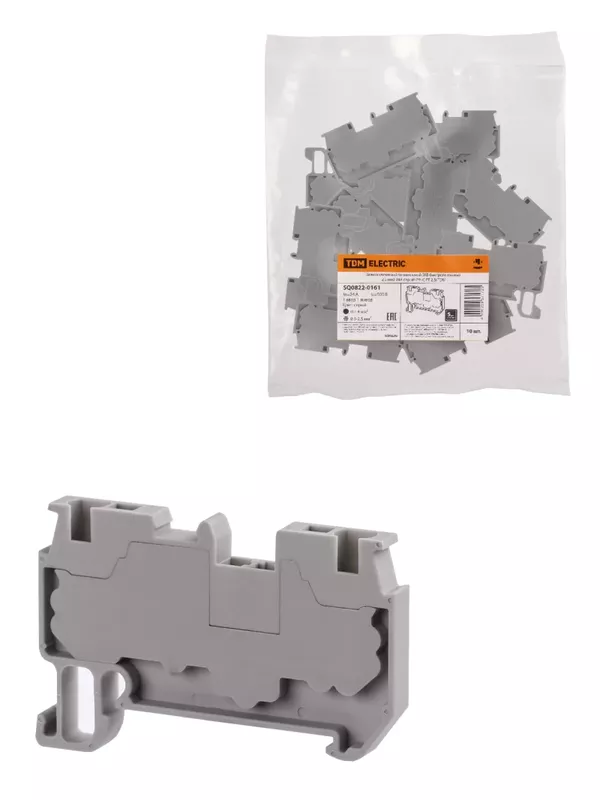

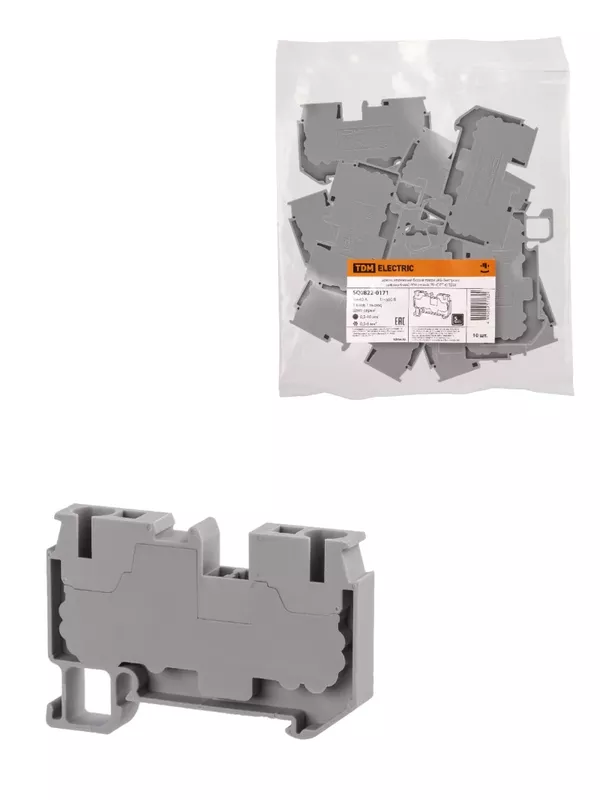

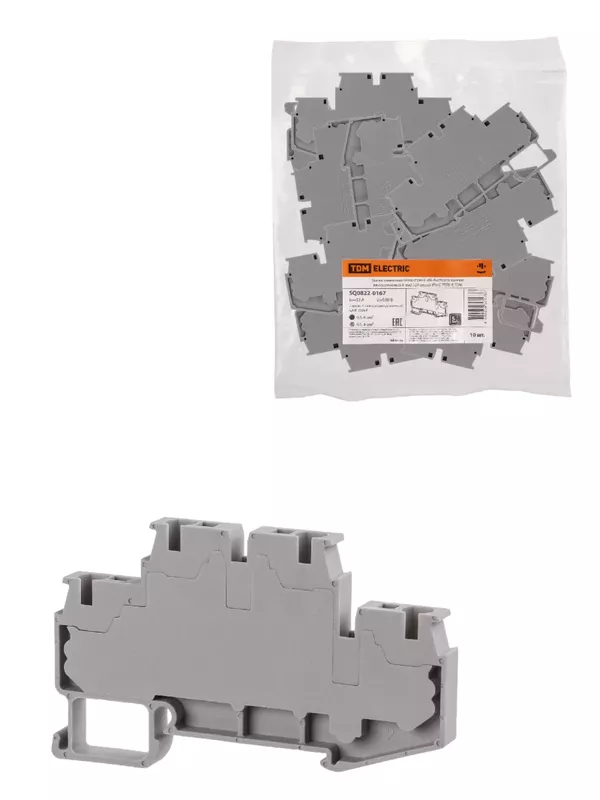

Зажимы клеммные безвинтовые ЗКБ

Описание и назначение

Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.

Применение

Шкафы, щиты, сборки.

В качестве комплектующих в технологическом оборудовании.

Материалы

Корпус выполнен из цветного негорючего полиамида (PA66).

Токоведущая пластина выполнена из латуни с гальваническим покрытием.

Прижимная пружина выполнена из стали, покрытой бихроматом никеля.

Преимущества

Позволяет экономить до 50% площади монтажа.

Надежная фиксация проводов любого типа пружинным зажимом из нержавеющей стали с автоматической регулировкой усилия прижима в зависимости от сечения проводника.

Пружинная конструкция позволяет использовать клеммы в условиях повышенной вибрации, а прочность конструкции не изменяется при любом режиме работы нагрузки.

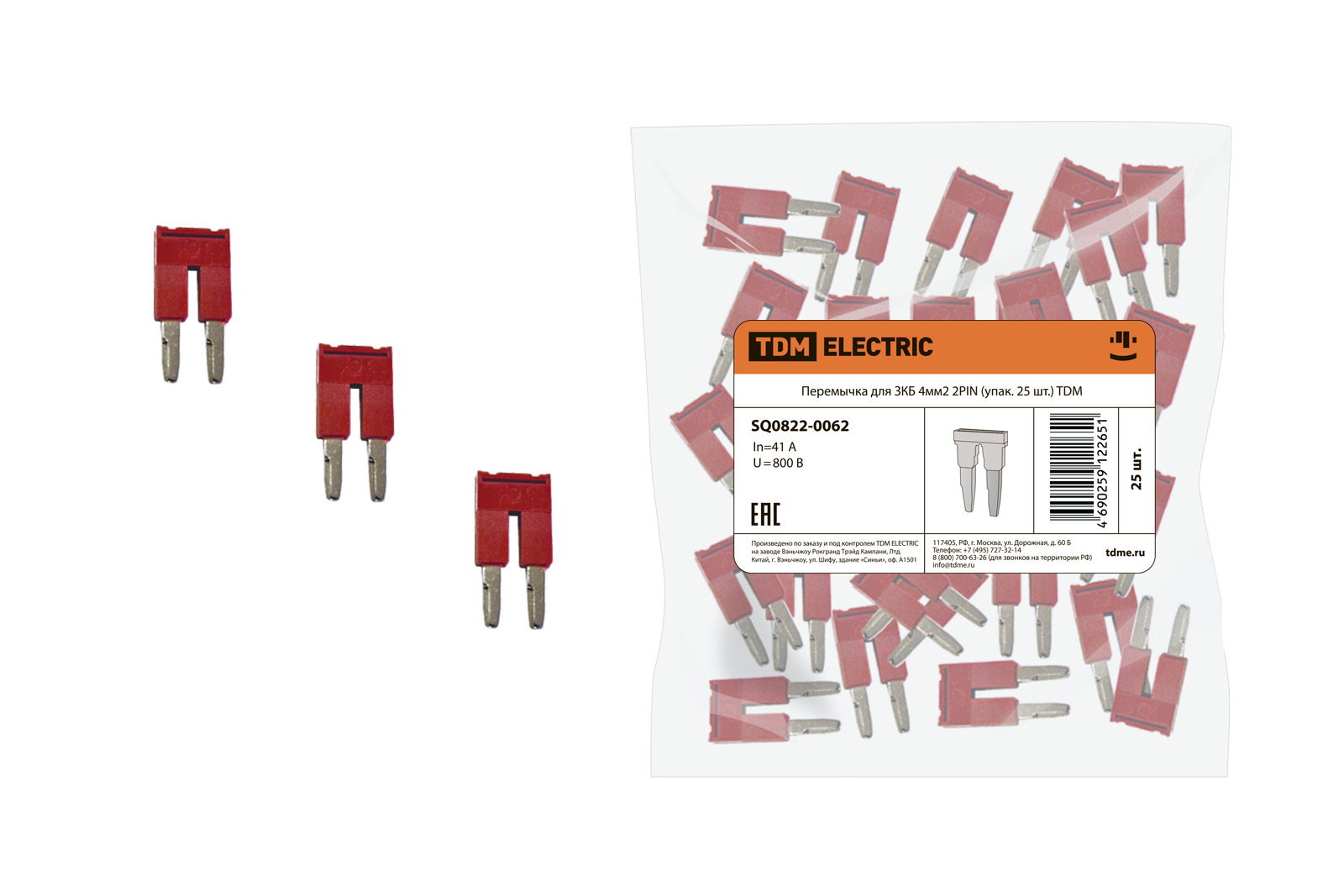

Возможность использования перемычек освобождает место для подключения кабеля и позволяет экономить место в шкафу.

Тех. характеристики

Наименование параметра Значение

Типоисполнение зажима ДЗКБ-1,5 ДЗКБ-2,5 ДЗКБ-4

Номинальное рабочее напряжение Ue не более, В 600

Номинальная частота, Гц 50

Номинальное напряжение переменного тока по изоляции Ui, не более, В 800

Номинальный рабочий ток le, А 17,5 31 40

Кратковременно выдерживаемый ток из расчета 120/1 мм2 поперечного сечения проводников при t<1c, А 220 340 480

Поперечное сечение присоединяемых проводников, мм2 одножильный 0,14–2,5 0,2–4 0,5–6

многожильный 0,14–1,5 0,2–2,5 0,5–4

Материал зажима/корпуса латунь/полиамид

Степень защиты по ГОСТ 14254 без боковой крышки IP00

с боковой крышкой IP20

Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛЗ

Способ монтажа установка на DIN-рейку шириной 35 мм

Диапазон рабочих температур, °С от -30 до +70
